Soundcraft Mini Stagebox 32 User/Installation Guide 051414

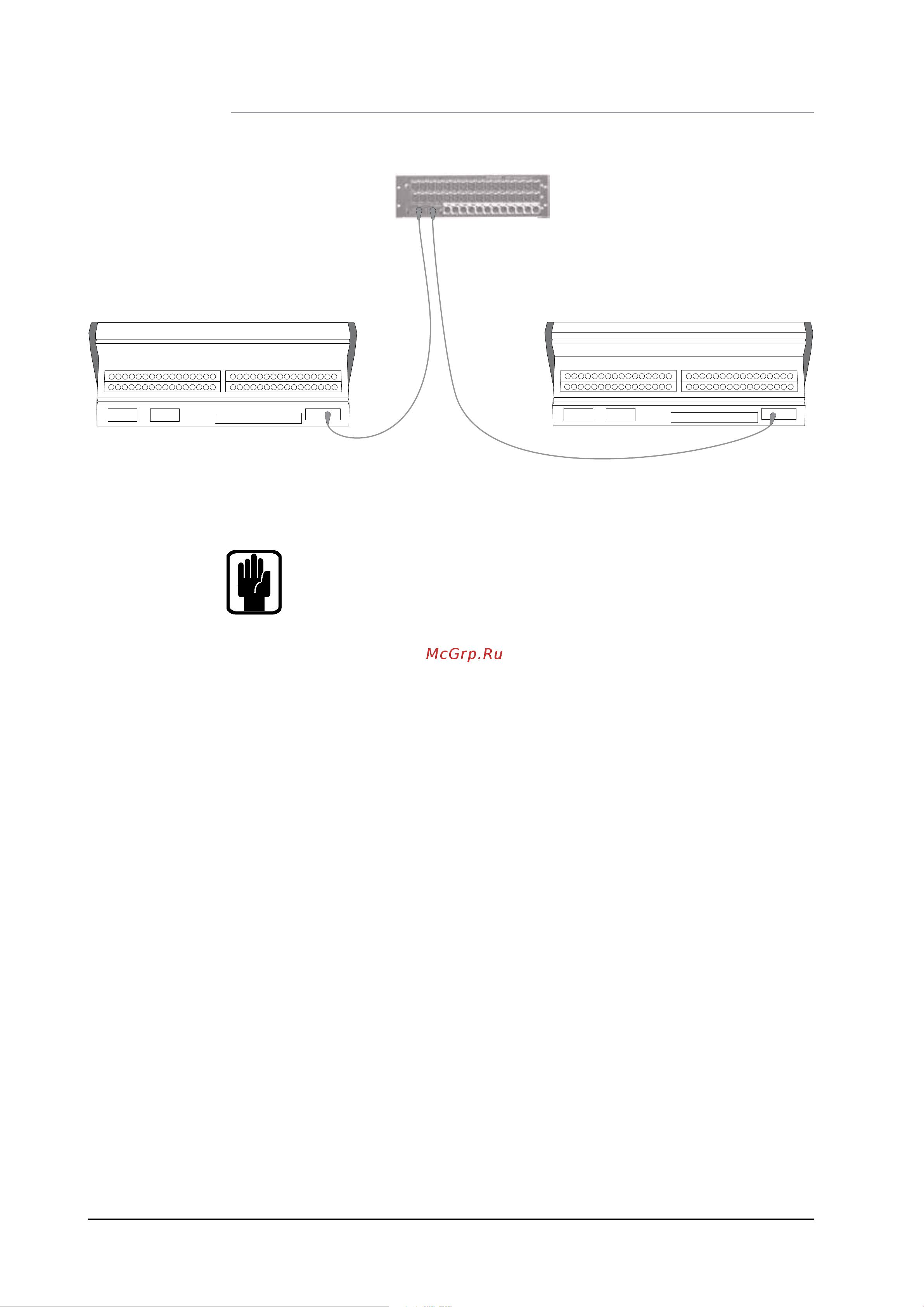

MINI STAGEBOX CONNECTING TO TWO CONSOLES
‘MAIN’ console ‘AUX’ console
MINI Stagebox
Note: On older variants of the MADI HD card, dual console setup with
Cat5 is dependent upon which console is powered-on and connected to
the MiniStagebox rst.
Dual Cat5 MADI card with "MAIN" switch set to ON
and "AUX" switch set to OFF.
This console will control preamp gain and will
be able to access the Mini Stagebox outputs.
RJ45 cables
