ELECTRO VOICE EVID 12.1 BK [10/18] Пошаговая инструкция по установке и подключению сабвуфера 12

Пошаговая инструкция по установке и подключению сабвуфера 12.1

Шаг 1: Установите кронштейн

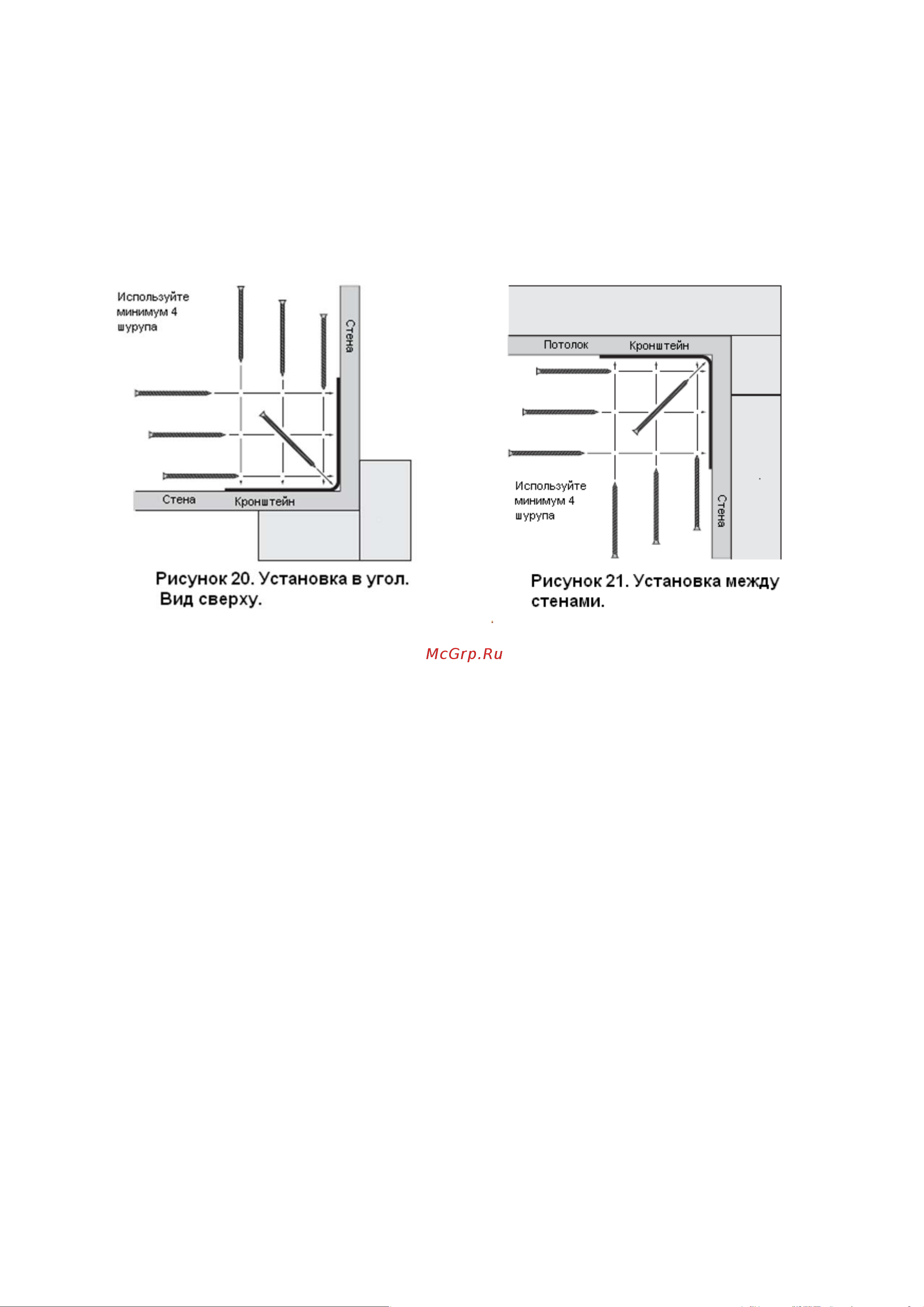

Монтажный кронштейн может быть установлен двумя способами (см. рисунки 20 и 21). При установке в угол

оставьте 3,8 см свободного пространства между кронштейном и потолком.

С помощью крепежных элементов прикрутите кронштейн к силовым элементам стены. Помните:

ответственность за то, что силовые элементы могут выдержать вес колонки лежит на установщике.

Шаг 2: Установите страховку

Соблюдая все правила, закрепите один конец страховки (используйте трос, не цепь) к точке расположенной

над колонкой, и

которая может выдержать нагрузку от падающей колонки. Особенно это важно в местах

скопления народа. Не крепите страховку к кронштейну! Страховка должна предотвратить падение колонки в

случае, если ослабло крепление кронштейна. Другой конец прикрепите к рым-болту, полностью вкрученному

в корпус.

Шаг 3: Подключите колонку

Усилитель и громкоговорители соединяются так, как показано на рисунке 22. Настоятельно рекомендуется

поддерживать колонку во время подключе

ния. Подсоедините все провода к панели входов, расположенной

на задней панели, соблюдая полярность. Отжимные клеммы могут принять кабель сечением до 2 мм

. При

использовании двух сателлитов, подключите их прямо к выходным контактам. Четыре сателлита могут быть

подключены двумя парами параллельно, или последовательно, как показано на рисунке 23.
