ELECTRO VOICE EVID 12.1 BK [7/18] Шаг 2 установите переключатель мощности только 4 т и 6 т

Шаг 2: Установите переключатель мощности (Только 4.2Т и 6.2Т)

Перед установкой колонки на кронштейн, установите

переключатель мощности в нужное положение. Он

расположен сзади колонки под панелью входов.

Переключателями мощности оснащены только EVID 4.2T и

EVID 6.2T, EVID 3.2T работает только в одном режиме (5 Вт

для 70 В, 10 Вт для 100 В).

Режимы работы EVID 4.2T: 30 Вт/15 Вт/7,5 Вт для 70 В и 100 В,

и 3,7 Вт только для 70 В, а также 8-омный режим.

Режимы работы EVID 6.2T: 60 Вт/30 Вт/15 Вт для 70 В и 100 В,

и 7,5 Вт только для 70 В, а также 8-омный режим.

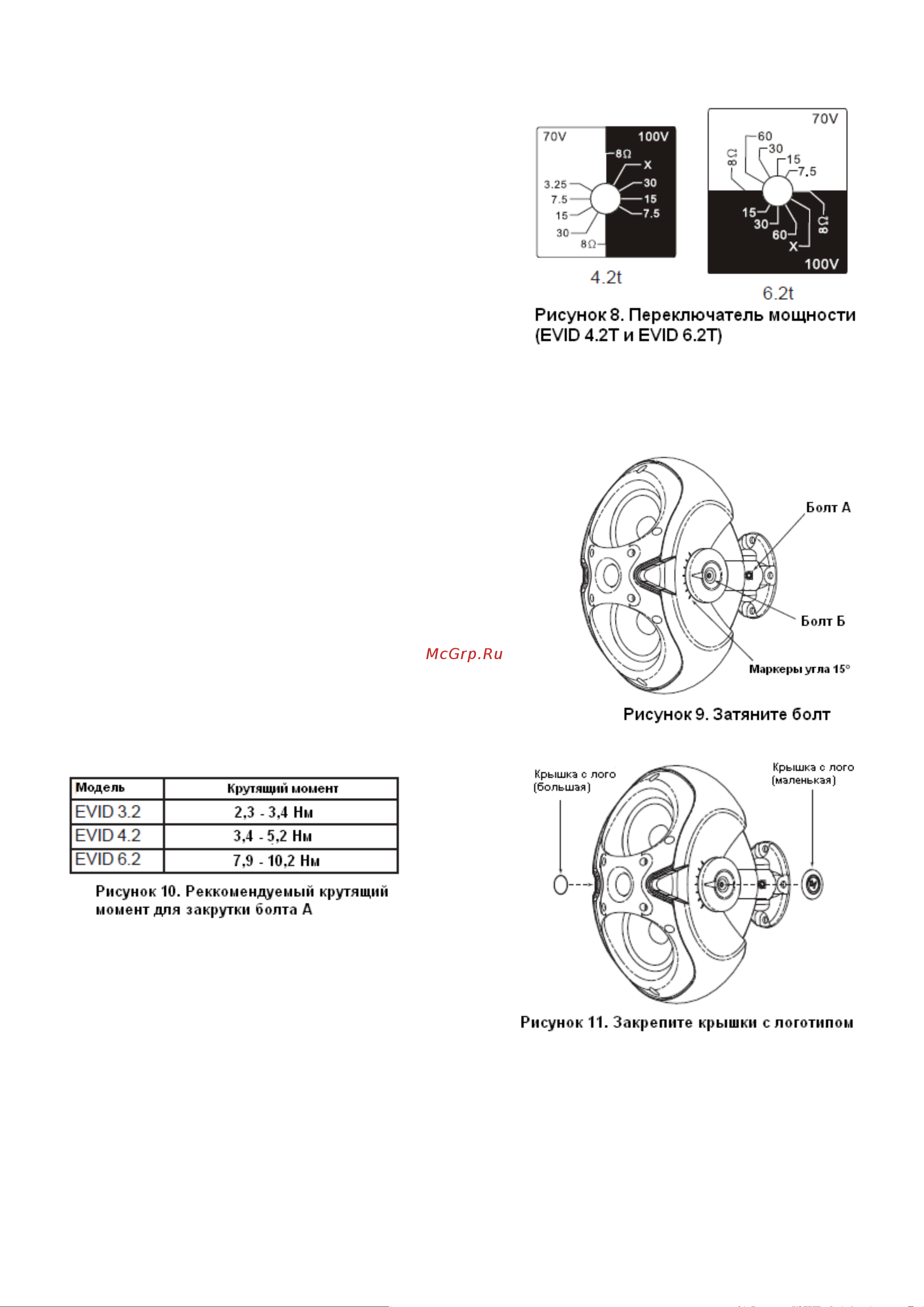

Переключатель мощности расположен на задней панели колонки. Там же находится графическая подсказка,

показывающая значение каждой позиции.

Шаг 3: Установите колонку на кронштейн SAM

Закрепите колонку на кронштейне с помощью болта В, как

показано на рисунке 9.

С помощью инструмента идущего в комплекте, затяните оба

болта, показанных на рисунке 9. Выберите нужный

горизонтальный угол и закрепите кронштейн, затянув болт А с

усилием, показанным на рисунке 10. Затем выберите нужный

вертикальный угол и закрепите колонку, затянув болт Б. В

качестве подсказки воспользуйтесь 15° маркерами. После этого

закрепите обе крышки с логотипами, как показано на рисунке 11.
