ELECTRO VOICE EVID 12.1 BK [6/18] Пошаговая инструкция по установке

Система SAM

отвечает четырем принципам: простота,

быстрота, всенаправленность и надежность. Три простых шага, и

все готово. Прикрепите кронштейн к стене или потолку;

прикрепите корпус EVID к кронштейну и затяните болт.

Кронштейн SAM обладает большей гибкостью, чем

шарообразные крепежи. Типовая шаровая конструкция

обладает ограниченным углом наклона, когда она направлена

строго прямо. Угол наклона будет и того меньше, если корпус

касается стены. Кронштейн SAM

позволяет осуществлять

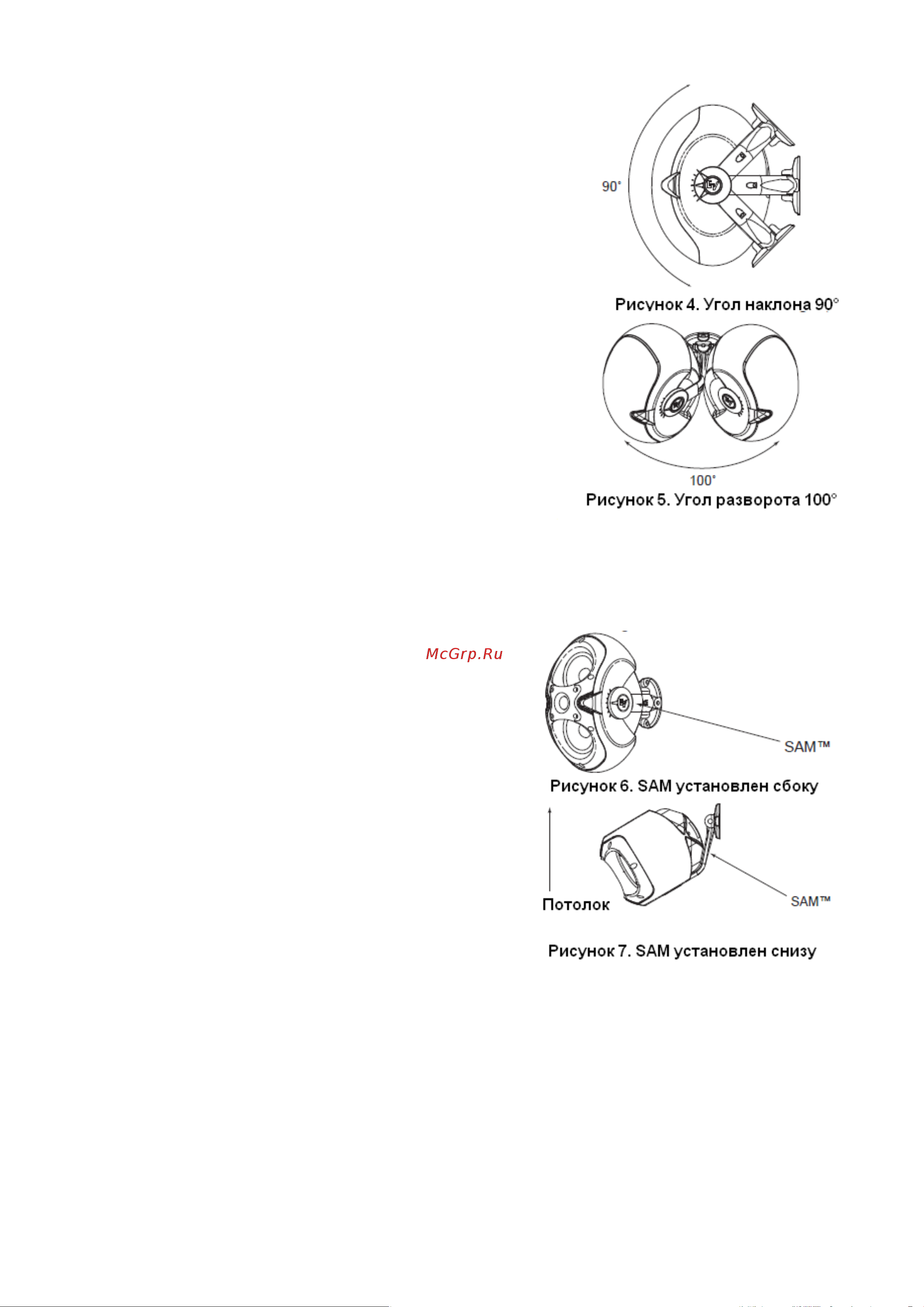

полное вращение, даже при полном отклонении. На рисунке 4

показан диапазон вращения кронштейна SAM (помните, что

форма кабинета EVID позволяет вращать его значительно

больше, чем треугольный или трапециевидный кабинет). На

рисунке 5 показан диапазон отклонения влево-вправо. Все три

модели имеют угол поперечного смещения 100°.

Пошаговая инструкция по установке

Шаг 1: Установите кронштейн SAM на стену

Кронштейн SAM может быть закреплен с двух сторон

колонки. Выберите ту сторонку, к которой будет закрепляться

кронштейн. Лучше всего закреплять со стороны

противоположной той, куда будет направлена колонка. Это

обеспечить максимально доступный угол горизонтального

смещения и более простой доступ к призонному болту

расположенному на кронштейне (см. рисунок 10, шаг 3).

Убедитесь, что поверхность, на которую устанавливается

колонка, может выдержать больше, чем весит колонка!

Если вы не уверены, проконсультируйтесь с экспертами.

Перед подключением колонки на шаге 4, прочтите шаги 2 и 3.

Для стандартной вертикальной инсталляции установите

кронштейн так, как показано на рисунке 6. В случае

горизонтальной конфигурации, закрепите кронштейна к

нижней стороне (как показано на рисунке 7) – это самый простой и безопасный путь, который позволяет

разместить колонку максимально близко к потолку.
