Шаг 4: Закрепите колонку на кронштейне

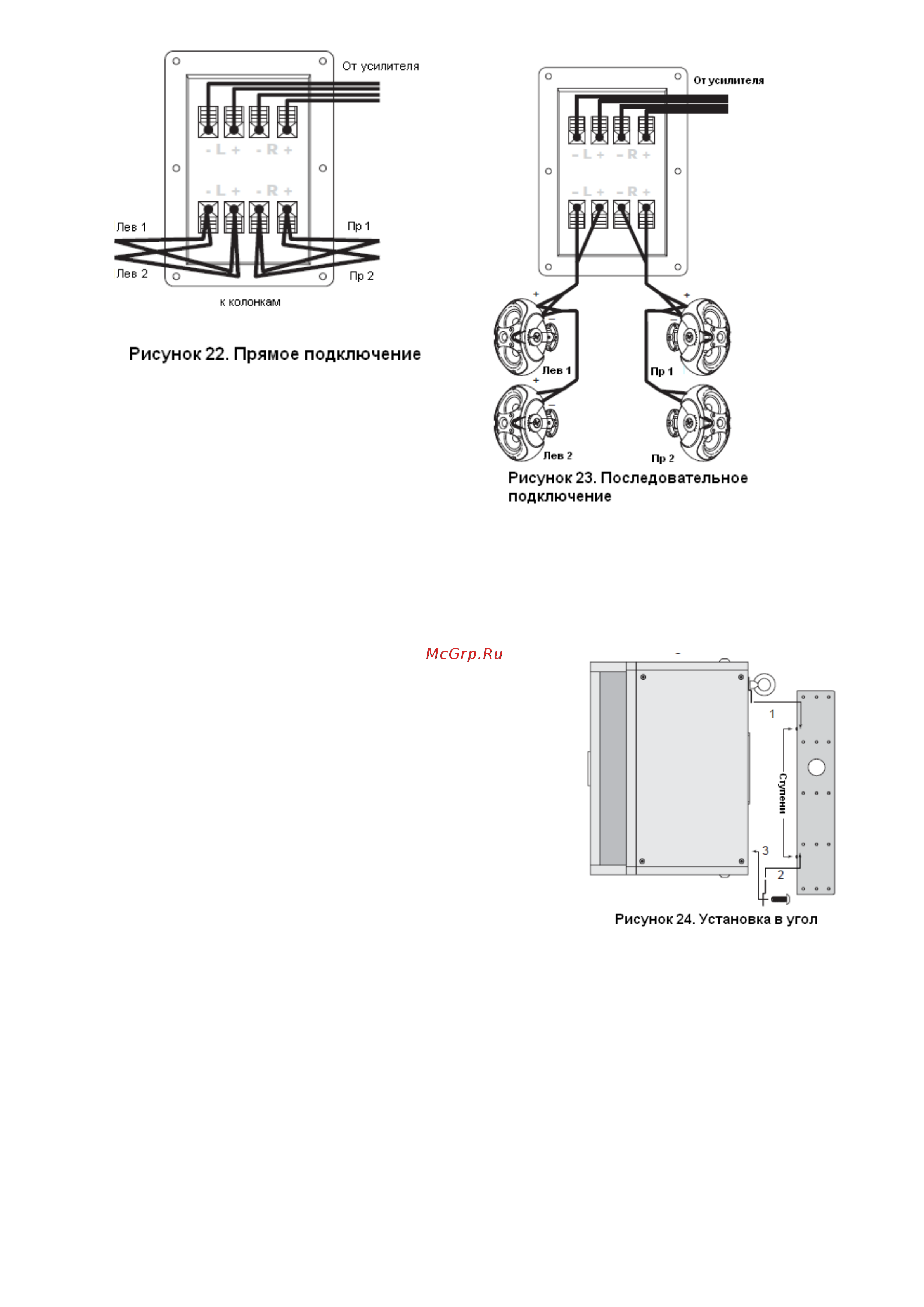

Удалите два крестовых шурупа, расположенных на задней стенке. С помощью рым-болта прикрепите

верхний зажим к колонке, как показано на рисунке 24. Убедитесь, что коммутация осуществлена правильно.

УСТАНОВКА В УГОЛ

Закрепите четыре резиновых ножки к краям передней панели, и

прикрепите страховку к рым-болту. Поднимайте кабинет к потолку

задней частью в угол, до тех пор, пока он не коснется ступени

кронштейна. Затем аккуратно опустите кабинет так, чтобы верхний

зажим насел на верхнюю ступень кронштейна (1). Вставьте один из

3/8-дюймовых шурупов в оставшийся зажим, и прикрутите его,

удерживая направленным вверх, к нижней монтажной точке

колонки (2,3). Выровняйте зажим и крепко затяните с помощью

крестообразной отвертки.

Даже если корпус держится на верхнем зажиме, всегда

устанавливайте нижний, чтобы обезопасить колонку от

отсоединения. Установите логотип EV.

УСТАНОВКА НА СТЕНУ

Установите четыре резиновых ножки по углам той стороны, которая будет направлена к стене и прикрепите

страховку к рым-болту. Просуньте шуруп через второй зажим и держите его в пределах досягаемости.

Поднимите колонку и насадите на ступеньку кронштейна. Подвигайте корпус из стороны в сторону, чтобы

зацепить зажим за ступеньку кронштейна (1) и, удерживая его, вставьте шуруп в оставшееся монтажное

отверстие так, чтобы зажим закрепился на оставшейся ступеньке (2,3). Затяните шуруп пальцам и выровняйте

зажим. Корпус можно отпустить. С помощью крестовой отвертки, затяните шуруп. Аккуратно поверните

логотип на четверть оборота и нажмите по центру. Смотрите рисунок 25.
