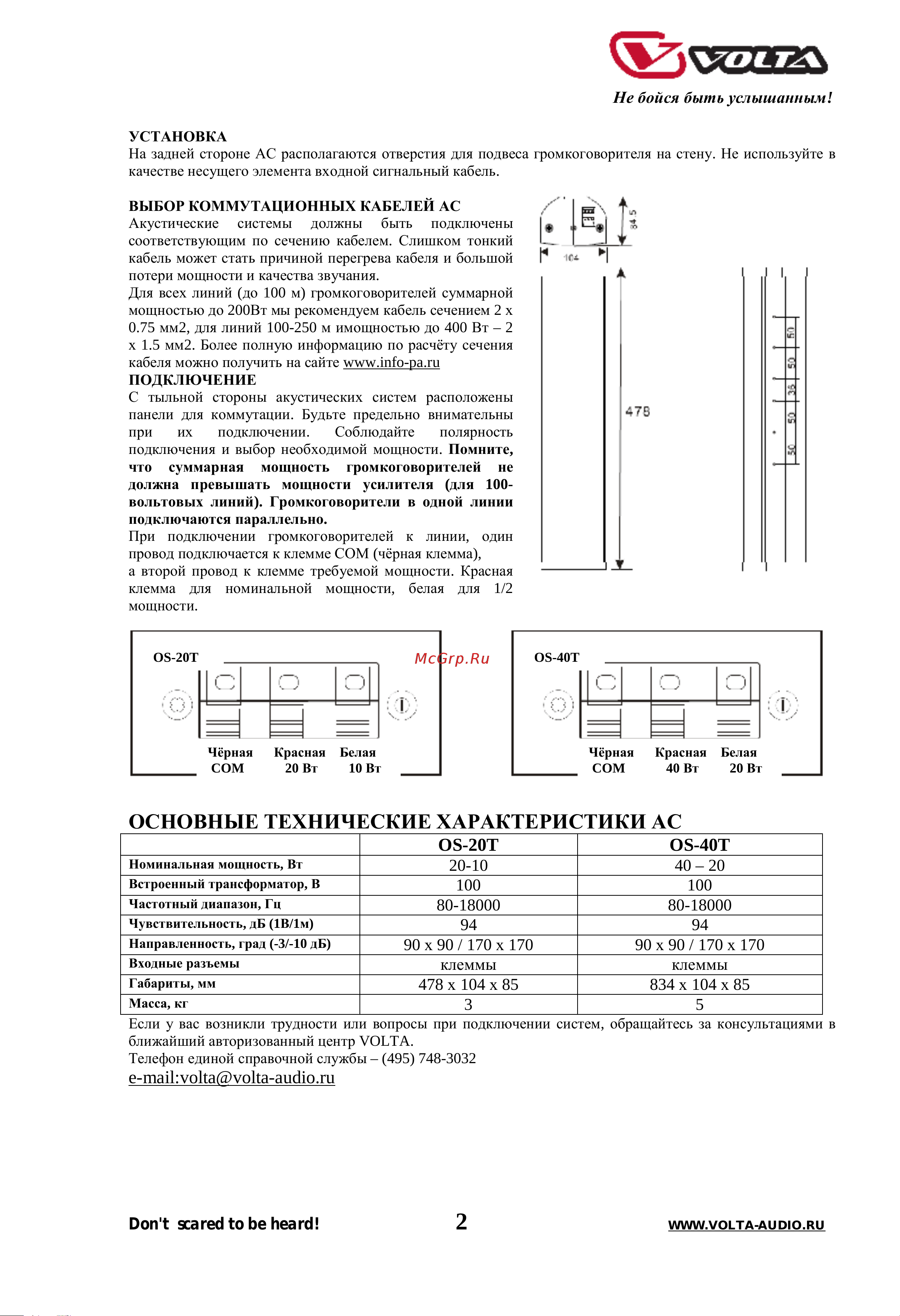

Volta CUBE-20WT [2/2] Основные технические характеристики ас
![Volta CUBE-20WT [2/2] Основные технические характеристики ас](/views2/2008477/page2/bg2.png)
Не бойся быть услышанным!
Don't scared to be heard! 2 WWW.VOLTA-AUDIO.RU
УСТАНОВКА
На задней стороне АС располагаются отверстия для подвеса громкоговорителя на стену. Не используйте в
качестве несущего элемента входной сигнальный кабель.
ВЫБОР КОММУТАЦИОННЫХ КАБЕЛЕЙ АС
Акустические системы должны быть подключены
соответствующим по сечению кабелем. Слишком тонкий
кабель может стать причиной перегрева кабеля и большой
потери мощности и качества звучания.
Для всех линий (до 100 м) громкоговорителей суммарной
мощностью до 200Вт мы рекомендуем кабель сечением 2 х
0.75 мм2, для линий 100-250 м имощностью до 400 Вт – 2
х 1.5 мм2. Более полную информацию по расчёту сечения
кабеля можно получить на сайте www.info-pa.ru
ПОДКЛЮЧЕНИЕ
С тыльной стороны акустических систем расположены
панели для коммутации. Будьте предельно внимательны
при их подключении. Соблюдайте полярность
подключения и выбор необходимой мощности. Помните,
что суммарная мощность громкоговорителей не
должна превышать мощности усилителя (для 100-
вольтовых линий). Громкоговорители в одной линии
подключаются параллельно.
При подключении громкоговорителей к линии, один
провод подключается к клемме СОМ (чёрная клемма),
а второй провод к клемме требуемой мощности. Красная
клемма для номинальной мощности, белая для 1/2
мощности.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АС
OS-20T OS-40T
Номинальная мощность, Вт
20-10 40 – 20
Встроенный трансформатор, В
100 100
Частотный диапазон, Гц
80-18000 80-18000
Чувствительность, дБ (1В/1м)
94 94
Направленность, град (-3/-10 дБ)
90 х 90 / 170 х 170 90 х 90 / 170 х 170
Входные разъемы
клеммы клеммы
Габариты, мм
478 х 104 х 85 834 х 104 х 85
Масса, кг
3 5
Если у вас возникли трудности или вопросы при подключении систем, обращайтесь за консультациями в
ближайший авторизованный центр VOLTA.
Телефон единой справочной службы – (495) 748-3032
e-mail:volta@volta-audio.ru
Чёрная Красная Белая
COM
20
Вт
10
Вт
Чёрная Красная Белая
COM
4
0
Вт
20
Вт
OS-20T OS-40T
