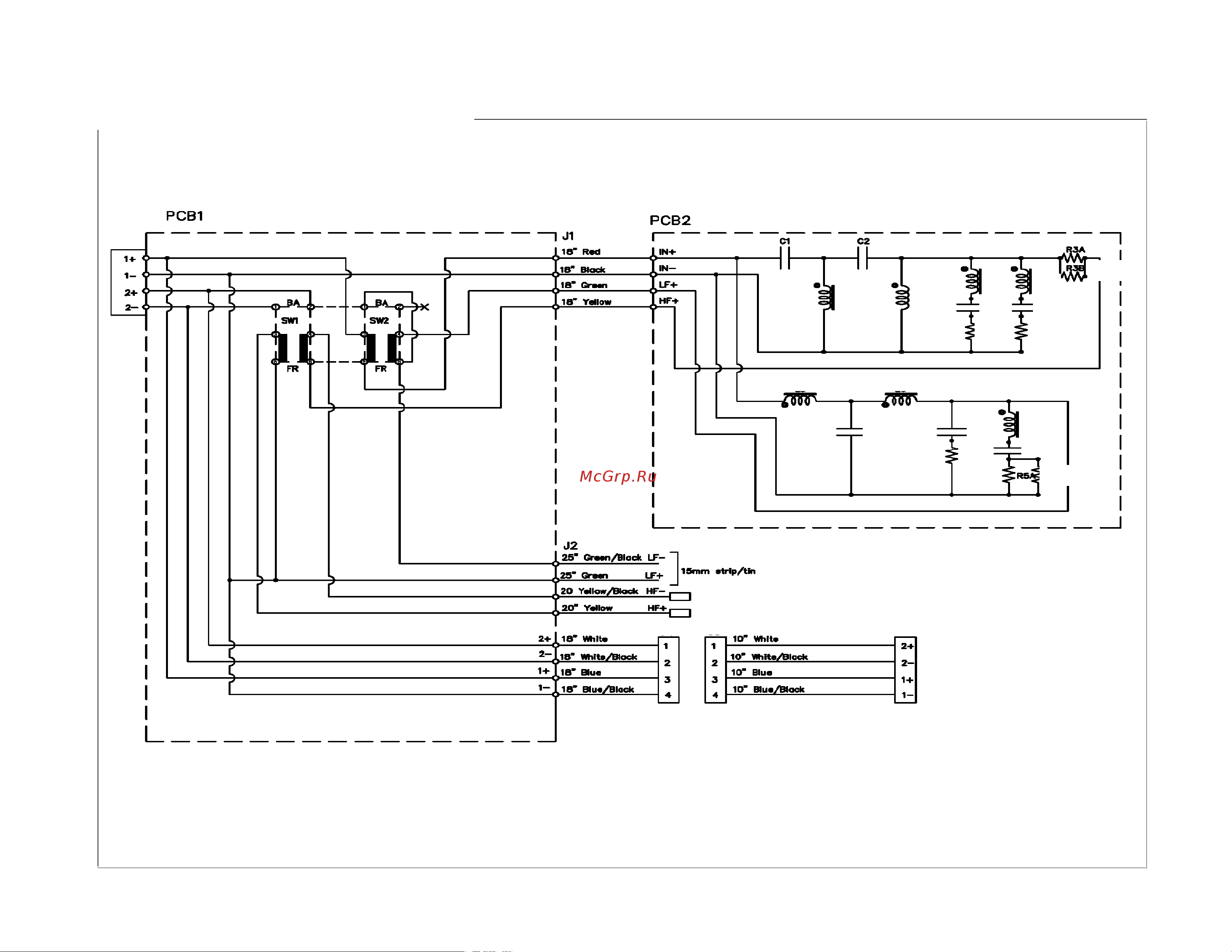

COMPONENT EXPLODED VIEW
JBL STX815M
JBL STX815M
NOTE: INDIVIDUAL PARTS FOR THE ABOVE CROSSOVER ARE NOT AVAILABLE.
A COMPLETE REPLACEMENT ASSEMBLY SHOULD BE ORDERED.
2.3uF
250V
4.7uF
250V
0.85uF
250V
0.47uF
250V
14.0uF
250V
10.0uF
250V
5.5uF
250V
0.73 mH
1.6 mH
1.9 mH
0.8 mH
1.3 mH
1.2 mH
2.6 mH
20.0 ohm
10W
20.0 ohm
10W
30.0 ohm
25W
6.0 ohm
25W
36.0 ohm
25W
Neutrik
NL4MP
Neutrik
NL4MPR
Molex Plug
P/N: 39-01-2045
Molex housing
P/N: 39-01-3049
- 0.250
+ 0.187
