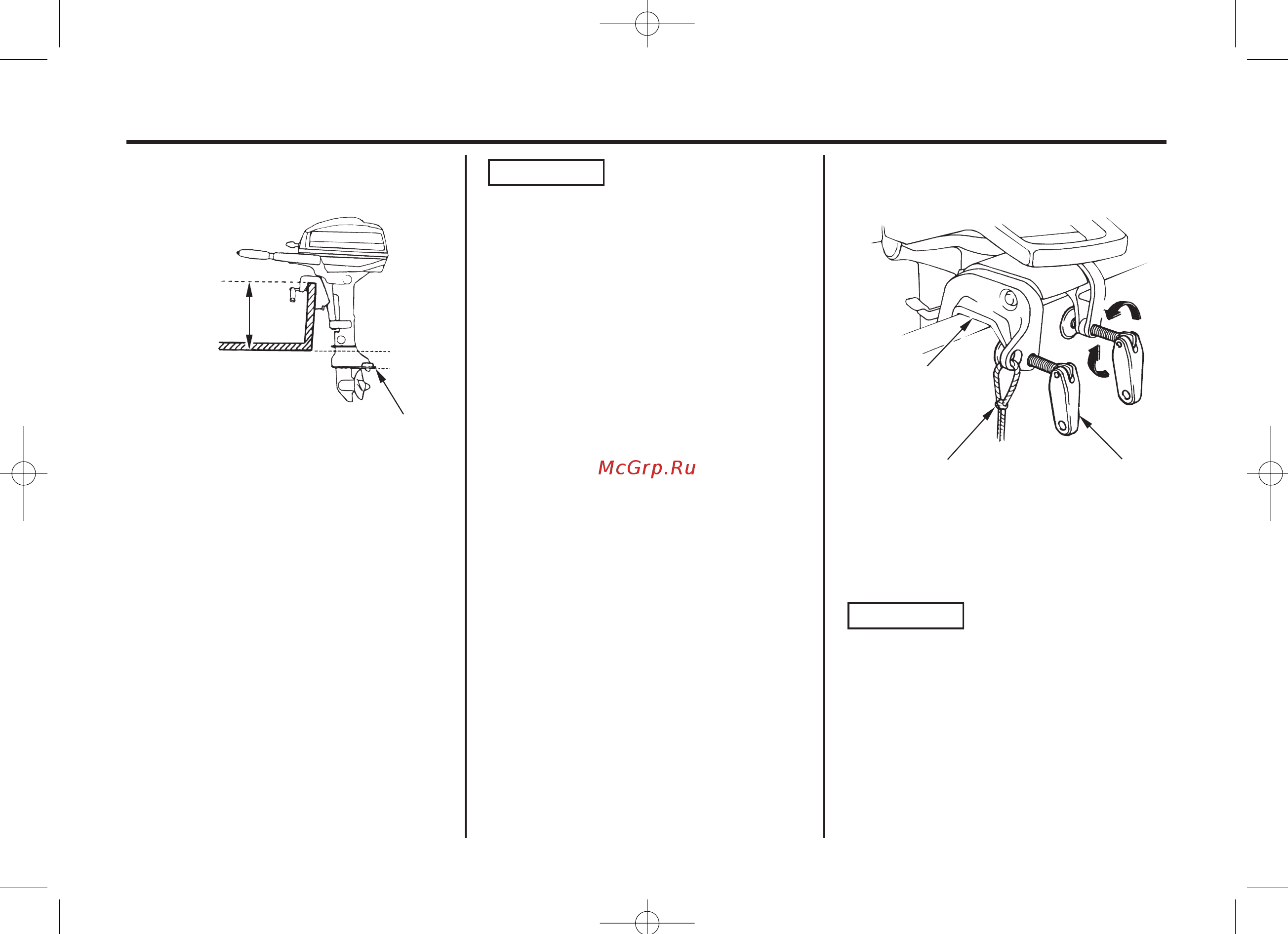

3zvl632 qxd 30 05 2005 17 25 Раде 23 УСТАНОВКА ПОДВЕСНОГО МОТОРА Расположение подвесного мотора по высоте АНТИКАВИТАЦИОННАЯ ПЛИТА Проверьте чтобы высота транца лодки соответствовала подвесному мотору Неправильное положение по высоте снизит эффективность подвесного мотора Подвесной мотор должен быть установлен так чтобы антикавитационная плита располагалась ниже плоскости днища лодки на 0 50 мм ВНИМАНИЕ Антикавитационная плита должна быть расположена на глубине не менее 100 мм относительно свободной поверхности воды В противном случае возможно недостаточное поступление воды в насос системы охлаждения и перегрев двигателя При очень низкой установке двигателя канал холостого хода может погрузиться в воду что может затруднить пуск двигателя и отрицательно сказаться на его работе Нужно убедиться в том что канал холостого хода находится на достаточной высоте при полностью загруженном и выключенном двигателе Крепление двигателя Установите струбцину на транец и затяните винты крепления ВНИМАНИЕ В ходе эксплуатации судна проводите периодическую проверку затяжку винтов струбцины Пропустите канат через отверстие в струбцине и привяжите её привяжите другой конец каната к лодке Это исключит случайную потерю двигателя 23
