PSD 215 | 218
17

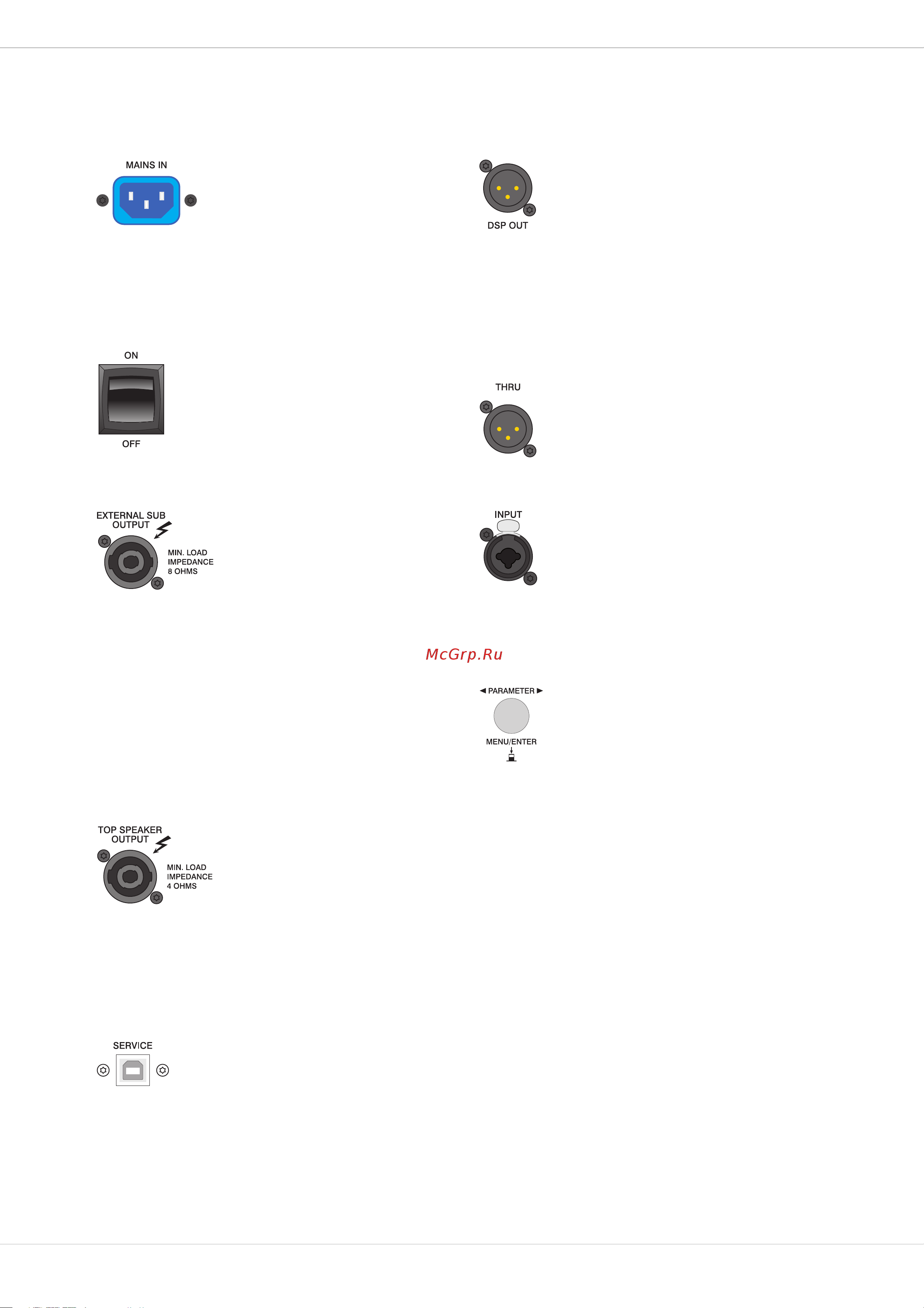

1 NETZEINGANG, VERRIEGELND (MAINS IN)
Die Spannungsversorgung des PSD er-
folgt ausschließlich über das mit-
gelieferte IEC-Netzkabel über diese
verriegelnde Netzbuchse. Zum
Abziehen des Steckers drükken Sie die
gelbe Verriegelungs-Taste am Stecker.
Schließen Sie den PSD nur an eine geeignete Netzversor-
gung an, die den auf dem Typenschild angegebenen
Anforderungen entspricht.
2 N
ETZSCHALTER (ON/OFF)
Netzschalter zum Ein- und Ausschalten des
Gerätes. Sollte die ON-LED nach dem Ein-
schalten nicht leuchten, prüfen Sie zuerst
ob das Netzkabel angesteckt und Netzspan-
nung vorhanden ist. Ist dies der Fall und
trotzdem keine Funktion vorhanden,
kontaktieren Sie bitte Ihren Fachhändler.
3 A
USGANG FÜR SUB-SIGNAL (EXTERNAL SUB OUTPUT)
Dieser Ausgang ermöglicht den An-
schluss eines zusätzlichen passiven
Subwoofers. Der PSD besitzt einen
integrierten DSP zur Signalverarbei-
tung des am INPUT-Anschluss an-
liegenden Signals. Das Tieftonsignal
des am INPUT-Anschluss anliegen-
den Signals wird vom PSD selbst wiedergegeben und liegt
zusätzlich an diesem Ausgang an.
Für ein optimales Ergebnis schließen Sie an einen PSD 215
einen PSE 215 bzw. an einen PSD 218 einen PSE 218 an.
HINWEIS: Es dürfen ausschließlich Subwoofer mit
einer Belastbarkeit von mindestens
500 W
RMS
und einer minimalen Impedanz
von 8 Ohm angeschlossen werden.
4 A
USGANG FÜR MITTEN- UND HOCHTON-SIGNAL (TOP
SPEAKER OUTPUT)
Dieser Ausgang ermöglicht den An-
schluss von passiven Top-Teilen. Der
PSD besitzt einen integrierten DSP
zur Signalverarbeitung des am IN-
PUT-Anschluss anliegenden Signals.
Das Mitten- und Hochtonsignal liegt
an diesem Ausgang an. Der Ausgang
liefert eine maximale Leistung von 1000 W
RMS
an 4 Ohm.
HINWEIS: Die minimal zulässige Impedanz am Ausgang
TOP SPEAKER OUTPUT beträgt 4 Ohm.
5 USB-A
NSCHLUSS (SERVICE)
Dieser Anschluss ist für zukünftige Funk-
tionen vorgesehen.
6 A
USGANG FÜR DSP-AUSGANGSSIGNAL (DSP OUT)
An der XLR-Buchse DSP OUT liegt ein vom
digitalen Signalprocessing verarbeitetes Si-
gnal an. Der Ausgang DSP OUT kann ver-
wendet werden, um weitere Endstufen (ohne
DSP Modul) oder aktive Lautsprecher mit
einem Line-Signal aus dem PSD zu versorgen.
Zur Anpassung des Signals verwenden Sie den DSP OUT
Settings Dialog im Menü, siehe Seite 20. Das Ausgangs-
signal ist elektronisch symmetrisch mit einem Maximal-
pegel von +15 dBu. Die Ausgangsimpedanz beträgt
150 Ohm.
7 A
USGANG FÜR LINE-SIGNAL (THRU)
Die XLR-Buchse THRU dient zum „Weiter-
schleifen“ des INPUT-Signals zu weiteren
Geräten und liegt direkt parallel zur INPUT-
Buchse. Dies ermöglicht eine einfache Ver-
kabelung von einem Gerät zum nächsten.
8 E
INGANG FÜR LINE-SIGNAL (INPUT)
Elektronisch symmetrischer Eingang für hoch-
pegelige Signalquellen wie Mischpult- bzw. Si-
gnalprozessor-Ausgänge. Der Anschluss kann
dabei wahlweise über Klinken- oder XLR-
Stekker vorgenommen werden. Um etwaigen
externen Brumm- oder Hochfrequenz-
Einstreuungen vorzubeugen, sollte die Signaleinspeisung,
wenn möglich, symmetrisch erfolgen.
9 D
REHENCODER (MENU/ENTER)
Durch Drehen des MENU/ENTER-Drehenco-
ders kann die Lautstärke des PSD (SUB Le-
vel) angepasst werden. Befindet man sich im
Menü (siehe Seite 18) kann durch Drehen im
Menü navigiert oder ein selektierter Parame-
ter angepasst werden. Durch Drücken wird
der gewählte Wert bzw. Eintrag im Menü ausgewählt.
10 D
ISPLAY MIT VIER FUNKTIONSTASTEN
Der PSD ist mit einem hochwertigen OLED-Display ausge-
stattet. Im Vergleich zu üblichen LC-Displays sind OLED-
Displays wesentlich heller, kontrastreicher und sind
unabhängig vom Blickwinkel optimal abzulesen.
Nach dem Einschalten des PSD wird der Startbildschirm
angezeigt. Nach einigen Sekunden werden das momentan
aktive Preset und weitere, wichtige Informationen ange-
zeigt. Durch Drehen des MENU/ENTER-Drehencoders kann
die Lautstärke des PSD (SUB Level) angepasst werden.
