PSD 215 | 218
9
Press the MENU/ENTER rotary encoder to open the Set
Preset Name dialog. This dialog is used to change the user
memory‘s description. Turn the MENU/ENTER rotary enco-
der to the left or right to edit the highlighted character.
Pressing the MENU/ENTER rotary encoder accepts the de-
sired symbol and moves the cursor to the next character.
Move the cursor to the left or to the right by pressing the
or function keys. Select the symbol or press the OK
function key to quit editing the name. Pressing the BACK
function key returns to the menu.
S
YSTEM EQUALIZER
This dialog is used to edit the 6 band System Equalizer fil-
ter settings. Select a filter band (e.g. 160 Hz) by pressing
the
or function keys.
Turn the MENU/ENTER rotary encoder to set the level amp-
lification (boost, accentuation) or reduction (cut,
lowering) of a band. The filter setting is illustrated by a
fader. Pressing the OK function key returns to the menu.
Pressing the FLAT function key resets all filter bands to
0dB.
S
YSTEM ALIGNMENT
This dialog allows to set up the basic speaker settings of
the PSD system. Turn the MENU/ENTER rotary encoder to
highlight an entry in the left column of the System
Alignment dialog. Press the MENU/ENTER rotary encoder
to select the corresponding value in the right column. Now
turn the MENU/ENTER rotary encoder to edit the value and
press the MENU/ENTER rotary encoder again to apply the
new value. The following table lists the entries of the
dialog, please also refer to the block diagram on page 25.

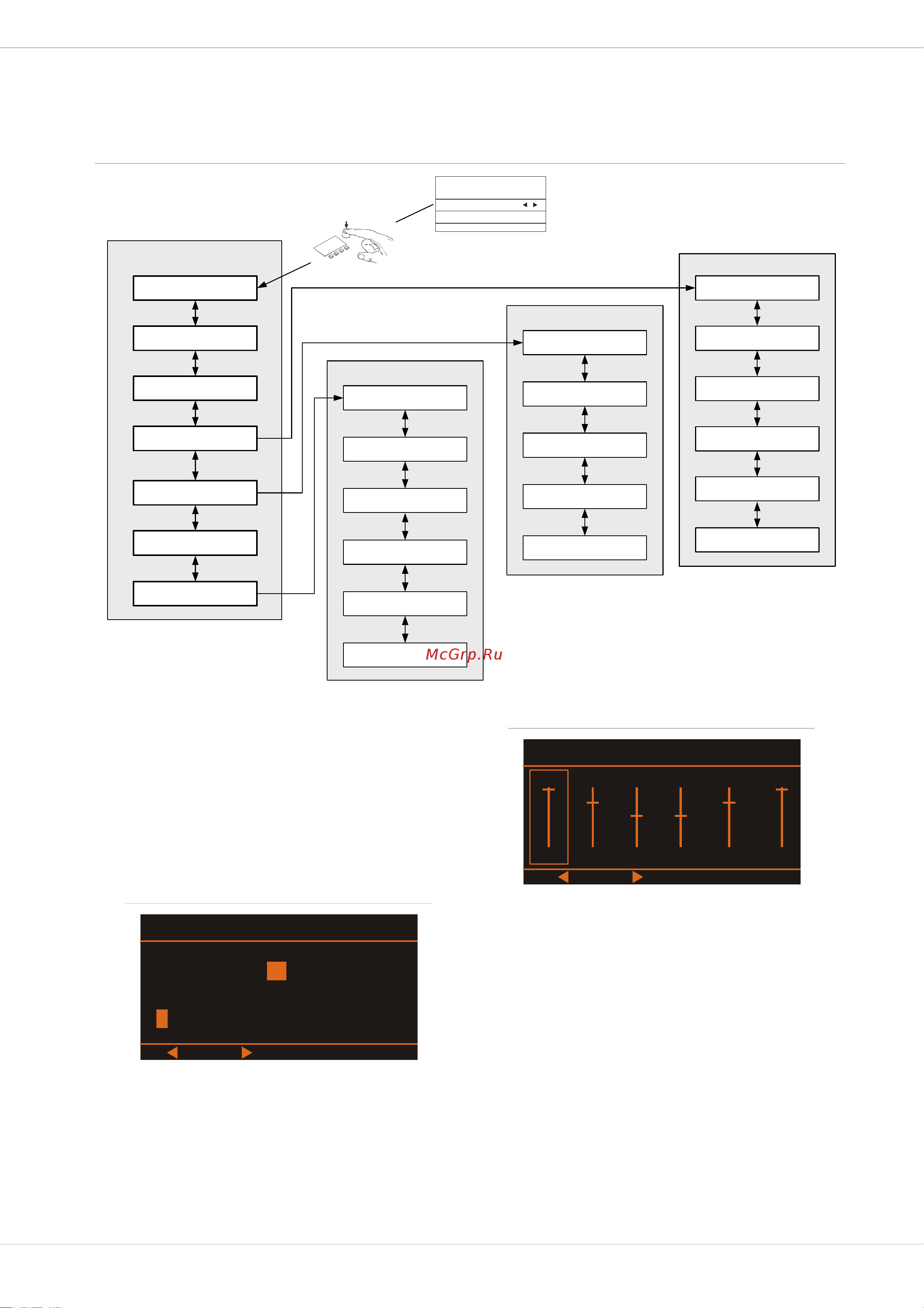

Illustration 2-7: Menu structure of the PSD
SUB Delay
SUB Polarity
Generator
System Alignment
Testsignal
SYS Level
Display Brightness
Factory Reset
Firmware Info
Device Setup
Delay Unit
Display Auto Dim.
Level
Lo EQ
Hi EQ
DSP Out Settings
Hi-Pass
Delay
Main Menu
Preset Select
Preset Save
System Equalizer
System Alignment
DSP OUT Settings
Lock Device
PRESET
INPUT SIGNAL: LOW
DSPOUT EQ PRESET ALIGN
SUB Level: -42dB =
TS 400-A
Device Setup
SYS Delay
Lock Level
Illustration 2-8: Set Preset Name
Set Preset Name
OK BACK
DEFGHIJK MNOPQRSTL
Delay Line 10m
Illustration 2-9: System Equalizer
System Equalizer
80 160 315 800 3.15K 10K
OK FLAT
+10dB 0dB +5dB 0dB +5dB +10dB
