PSD 215 | 218
19
PRESET SELECT
Dieser Dialog ermöglich die Auswahl eines Factory-Presets
(z. B. F01) bzw. eines User-Memory (z. B. U01).
Scrollen Sie in der Liste durch Drehen des MENU/ENTER-
Drehencoders. Drücken des MENU/ENTER-Drehencoders
lädt den momentan selektierten Eintrag. Drücken der
Funktionstaste OK lädt den momentan selektierten Eintrag
und führt gleichzeitig in das Menü zurück. Drücken der
Funktionstaste BACK führt in das Menü zurück.
P
RESET SAVE
Dieser Dialog ermöglicht das Abspeichern eines editierten
Presets in einem der fünf Speicherplätze U01 bis U05.
Wählen Sie im Select User Memory Dialog den gewünsch-
ten Speicherplatz durch Drehen des MENU/ENTER-
Drehencoders.
Drücken des MENU/ENTER-Drehencoders öffnet den Set
Preset Name Dialog.
Im Set Preset Name Dialog kann die Bezeichung des User
Memory eingegeben werden. Drehen Sie den MENU/EN-
TER-Drehencoder nach links oder rechts, um das mit dem
Cursor markierte Zeichen zu ändern. Drücken des MENU/

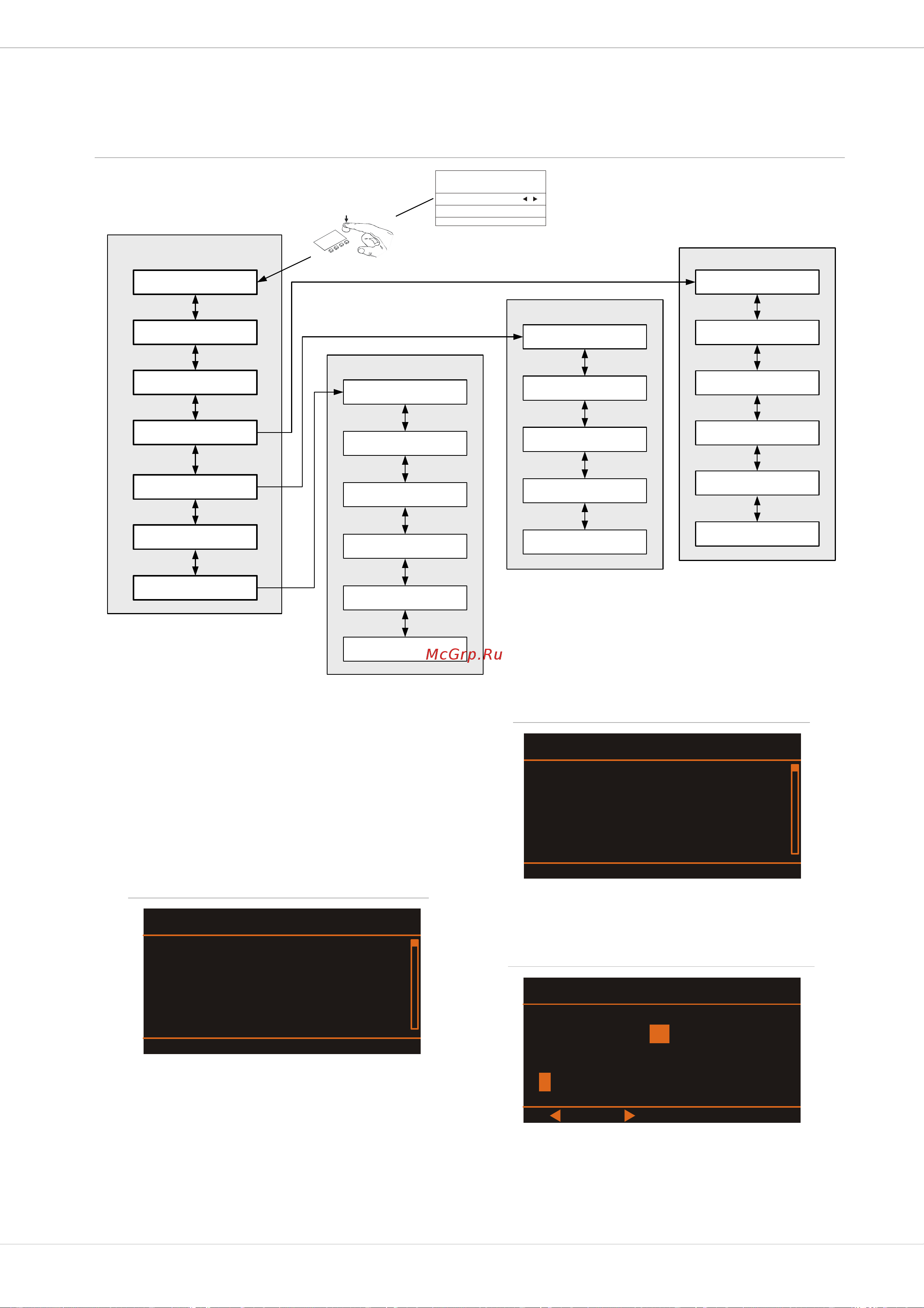

Abbildung 2-5: Menüstruktur des PSD
SUB Delay
SUB Polarity
Generator
System Alignment
Testsignal
SYS Level
Display Brightness
Factory Reset
Firmware Info
Device Setup
Delay Unit
Display Auto Dim.
Level
Lo EQ
Hi EQ
DSP Out Settings
Hi-Pass
Delay
Main Menu
Preset Select
Preset Save
System Equalizer
System Alignment
DSP OUT Settings
Lock Device
PRESET
INPUT SIGNAL: LOW
DSPOUT EQ PRESET ALIGN
SUB Level: -42dB =
TS 400-A
Device Setup
SYS Delay
Lock Level
Abbildung 2-6: Preset Select
F01: TS 400 - EUROPE
Preset Select
BACK OK
F02: TS 400 - USA
F03: VariLine VL 262
F04: VariLine VL 122
Abbildung 2-7: Select User Memory
Abbildung 2-8: Set Memory Name
U01: Delay Line 10m
Select User Memory
BACK OK
U02: ---
U03: ---
U04: ---
Set Preset Name
OK BACK
DEFGHIJK MNOPQRSTL
Delay Line 10m
