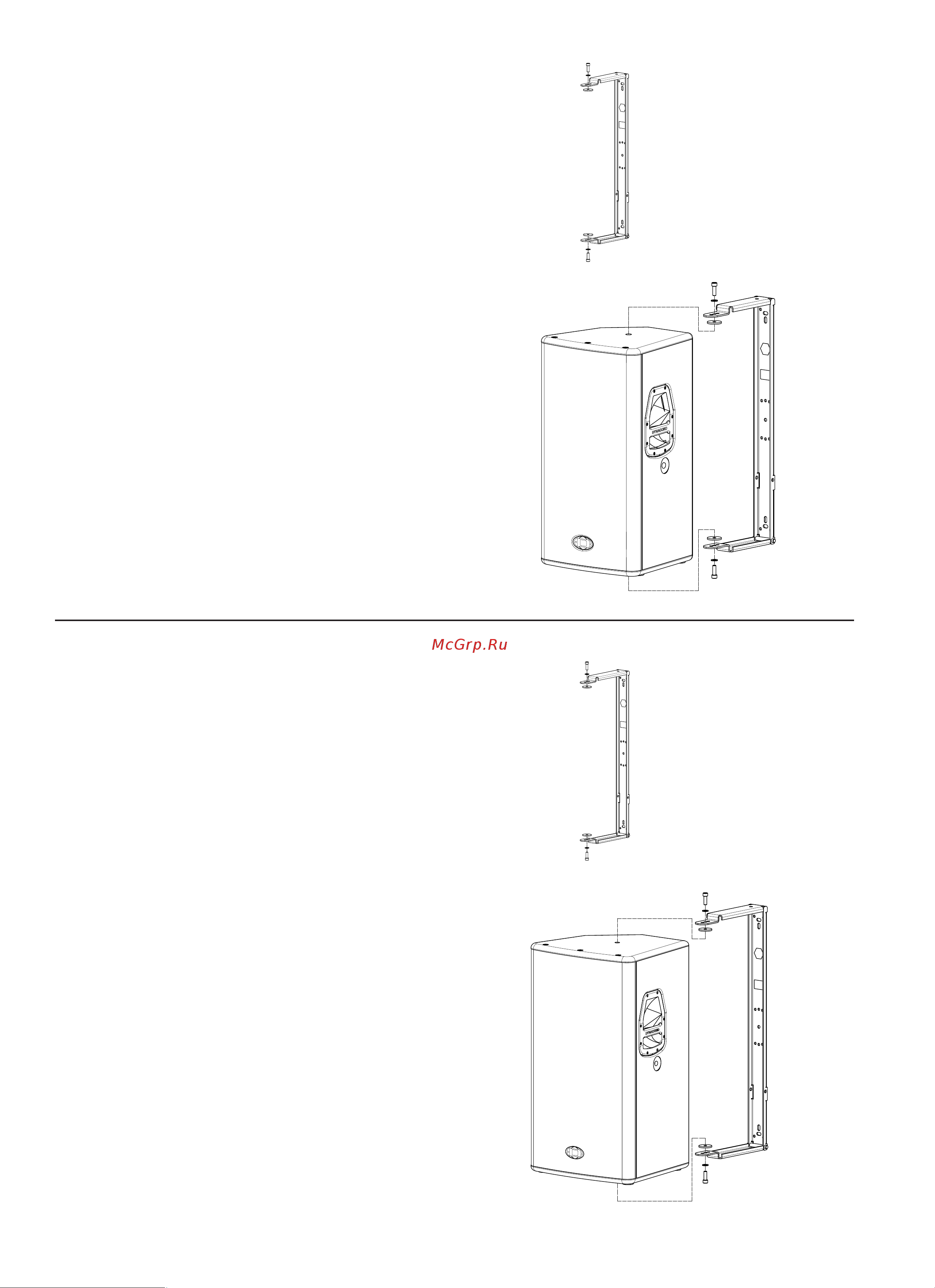

MB 122 UMH
Wandmontagebügel für VL 122
Zusammen mit dem TMA können Neigungswinkel zwischen
5° und 45° in 5° Schritten fest eingestellt werden. Eine
Ausrichtung auf die Zuhörer bei Einwärtsdrehung zur Wand
wird zusätzlich mit dem RMA realisiert.
Montageanleitung:
Die einschlägigen Montagevorschriften an Decken, Wänden
oder Trägern sind unbedingt zu beachten.
1. MB 122 UMH mit geeignetem Befestigungsmaterial
an Wand- oder Decke montieren.
2. Die Plastikabdeckungen der benötigten M10
Gewindeeinsätze an der Box entfernen.
3. Die Schaftschrauben aus den Gewindeeinsätzen
herausschrauben.
4. Beiliegende Gummischeibe zwischen Bügel und
Box einlegen. Montagebügel mit Schraube M10 und
Scheibe an der Box verschrauben.
Schrauben mit Schraubensicherungslack sichern.
Schrauben festziehen.
MB 122 UMH
D113114
MB 152 UMH
Wandmontagebügel für VL 152
Zusammen mit dem TMA können Neigungswinkel zwischen
5° und 45° in 5° Schritten fest eingestellt werden. Eine
Ausrichtung auf die Zuhörer bei Einwärtsdrehung zur Wand
wird zusätzlich mit dem RMA realisiert.
Montageanleitung:
Die einschlägigen Montagevorschriften an Decken, Wänden
oder Trägern sind unbedingt zu beachten.
1. MB 152 UMH mit geeignetem Befestigungsmaterial
an Wand- oder Decke montieren.
2. Die Plastikabdeckungen der benötigten M10
Gewindeeinsätze an der Box entfernen.
3. Die Schaftschrauben aus den Gewindeeinsätzen
herausschrauben.
4. Beiliegende Gummischeibe zwischen Bügel und
Box einlegen. Montagebügel mit Schraube M10 und
Scheibe an der Box verschrauben.
Schrauben mit Schraubensicherungslack sichern.
Schrauben festziehen.
MB 152 UMH
D113115
