80
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары
Избегайте касаний галогенных лампочек руками. Влага с рук оста-
вит след на лампе, приводя к уменьшению срока ее службы. В слу-
чае прикосновения к лампе, очистите это место смоченной в спирте
салфеткой.

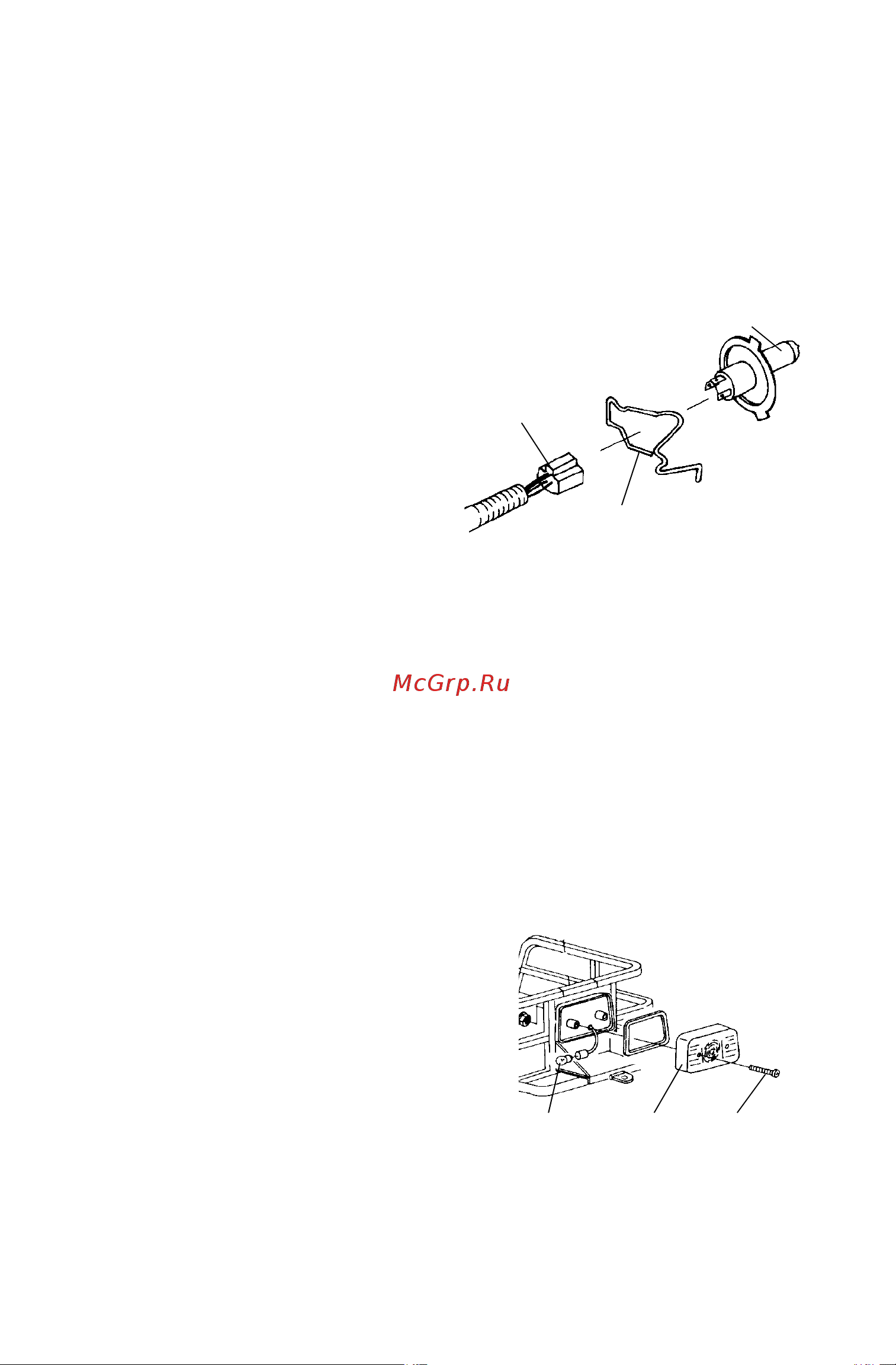

Замена ламп фар
1. Выньте пружину (1) из кор-
пуса, для этого сожмите ее
концы вместе.
2. Осторожно снимите пружину,
не задевая проводку (2).
3. Выньте лампу (3) из корпуса
вместе с подключенным к ней
жгутом проводов.
4. Ухватите лампу за металличе-
ское основание и осторожно
отключите жгут.
5. Удерживая лампу за металлическое основание, подключите к
ней проводку.
6. Вставьте лампу в корпус. Аккуратно поверните пружину к кор-
пусу, установив ее на жгут.
7. Чтобы вставить пружину (1) обратно в корпус, для этого
сожмите ее концы вместе.
8. Проверьте правильность регулировки. См. стр. 79.
Заменалампы стоп-сигнала/заднего фонаря
1. Отверните винты крепления (1) зад-
него фонаря (2) и снимите его.
2. Снимите и замените лампу (3).
3. Установите на место снятые эле-
менты.
1
2
3
1
2
3
