96
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Батарея
Электролит батареи ядовит. Он содержит серную кислоту. При контакте с
кислотой возможны серьезные ожоги кожи глаз и повреждение одежды. В
этих случаях необходима немедленная медицинская помощь.
НЕ ДОПУСКАЙТЕ НАХОЖДЕНИЯ ДЕТЕЙ ВБЛИЗИ БАТАРЕИ.
ПРИ НАРУЖНОМ КОНТАКТЕ: Смойте большим количеством воды.
ПРИ ПОПАДАНИИ ВНУТРЬ: Выпейте большое количество воды или
молока. Немедленно обратитесь к врачу.
ПРИ ПОПАДАНИИ В ГЛАЗА: Промывайте водой в течение 15 минут и неза-
медлительно обратитесь к врачу.
Батареи могут выделять взрывоопасные газы. Не допускайте нахождения
открытого огня и источников искр вблизи батареи. Обеспечьте достаточную
вентиляцию при зарядке батареи. Всегда используйте защиту глаз при
работе с батареей.

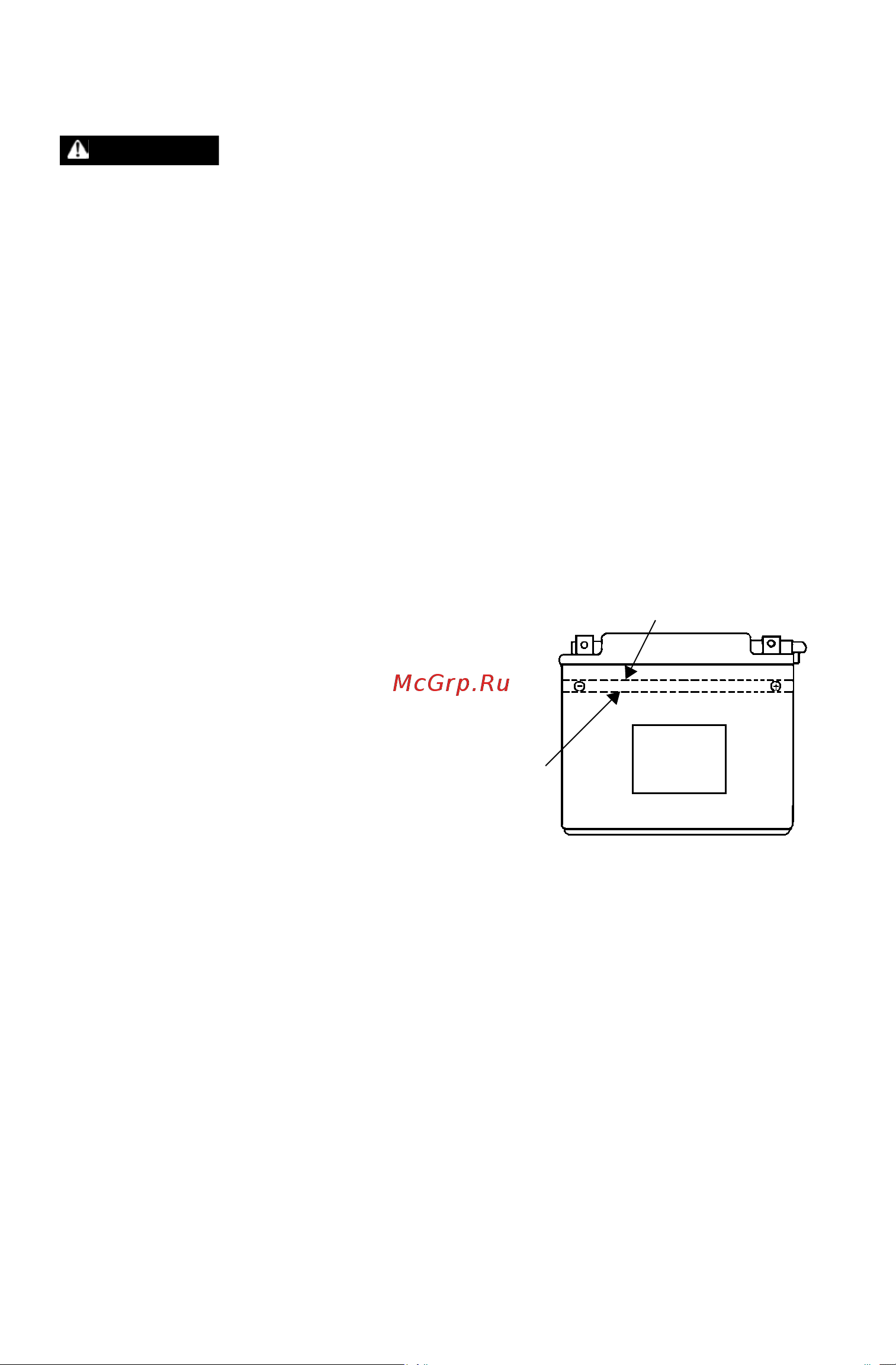

Электролит
Неправильное или недостаточное
техническое обслуживание акку-
муляторной батареи быстро выво-
дит ее из строя. Регулярно
проверяйте уровень электролита.
Уровень электролита должен нахо-
диться между верхней и нижней
метками.
ПРИМЕЧАНИЕ: Водопроводная вода
содержит минералы, кото-
рые могут вывести батарею
из строя. В АКБ разрешается добавлять только дистиллирован-
ную воду. Не допускайте попадания моющих средств и водопро-
водной воды внутрь батареи.
ВНИМАНИЕ
Верхняя отметка
Нижняя
отметка
