Polaris Widetrak LX (2016) [93/125] Техническое обслуживание
![Polaris Widetrak LX (2016) [93/125] Техническое обслуживание](/views2/1965537/page93/bg5d.png)
93
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевое управление
Регулировка схождения лыж
ВНИМАНИЕ! Неправильно отрегулированные или не отрегулированные
лыжи могут привести к потере управления и связанной с этим серьезной
травме или смертельному исходу. Не пытайтесь самостоятельно регулиро-
вать лыжи. Обратитесь к дилеру POLARIS.
1. Установите руль прямо.

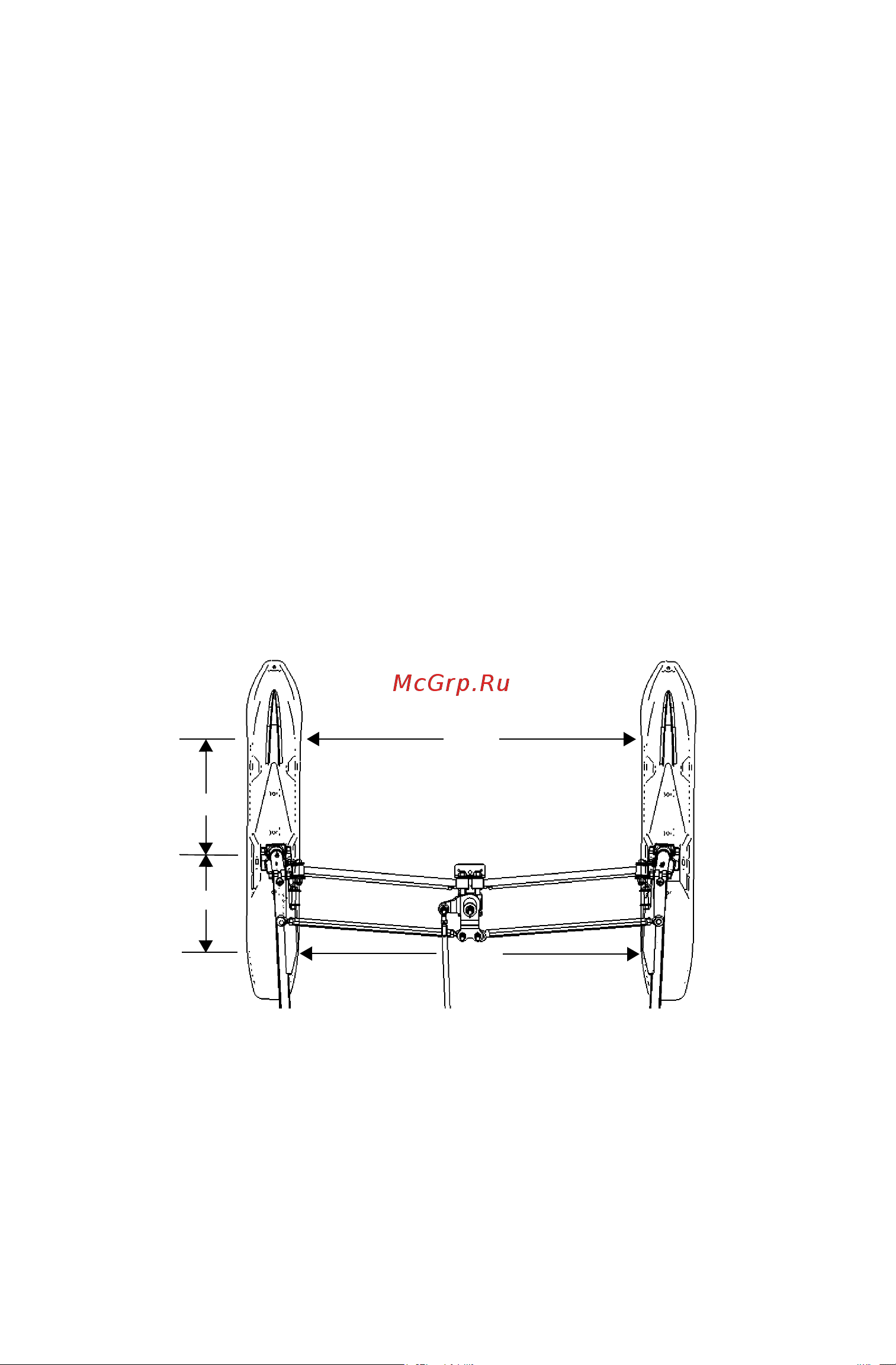

2. Загрузив переднюю подвеску весом снегохода отмерьте 25.4 см
вперед от болта крепления лыж. См. рисунок. Линейкой
замерьте расстояние между лыжами в этих точках. Примите
полученное значение за X.
3. Проведите аналогичный замер отступив на 25.4 см назад от
болта крепления лыж. Примите полученное значение за Y.
4. Замер расстояния между лыжами в точке X должен быть на 3-6
мм больше замера в точке Y. Для регулировки схождение лыж,
обратитесь к дилеру Polaris, поскольку при этом также может
быть нарушен угол развала.
Х
Y
25.4 см
25.4 см
