90
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Гусеница
Натяжение гусеницы
При необходимости регулировки натяжения гусеницы:
6. Отпустите болт оси заднего ролика.
7. Отпустите контргайку.
8. При необходимости затяните или ослабьте регулировочные
болты гусеницы, для обеспечения равномерного натяжения с
обеих сторон гусеницы.
9. Повторите замер с другой стороны гусеницы.
Подсказка: На новом снегоходе проверку следует выполнять чаще.
10. Запустите двигатель и медленно вращайте гусеницу, совершив
пять полных оборотов. Затем подождите, когда остановится
гусеница (не применяйте тормоз).
11. Проверьте центровку гусеницы (см. стр. 91) и при необходимо-
сти отрегулируйте.
12. Затяните контргайку.
13. Затяните болты оси вспомогательного ролика. Момент затяжки
47,5 Нм.

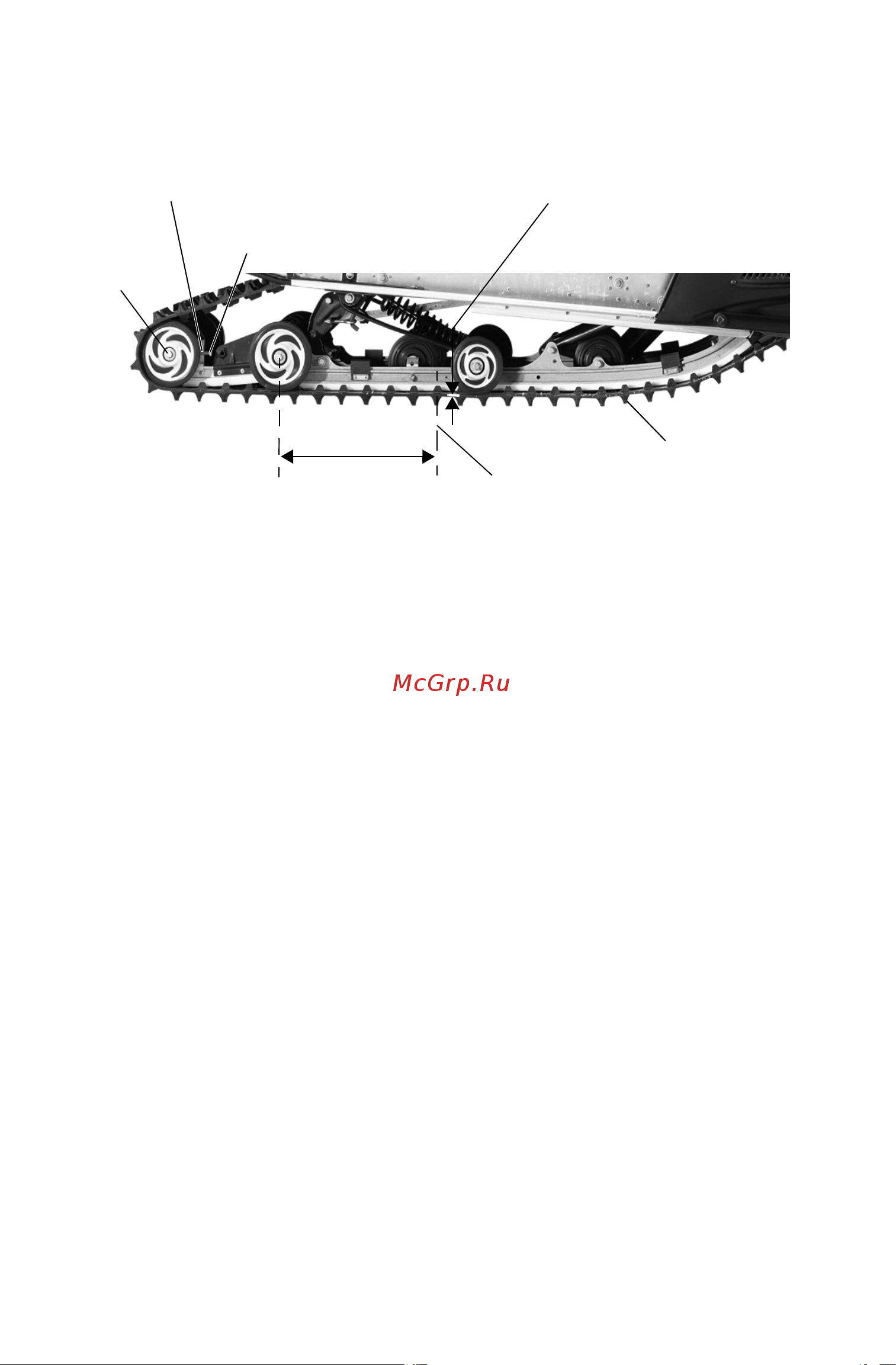

Регулировочный
винт
Контргайка
Прогиб
Гусеница
4.54 кг
Болт оси
ролика
40 см
