95
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Задняя подвеска

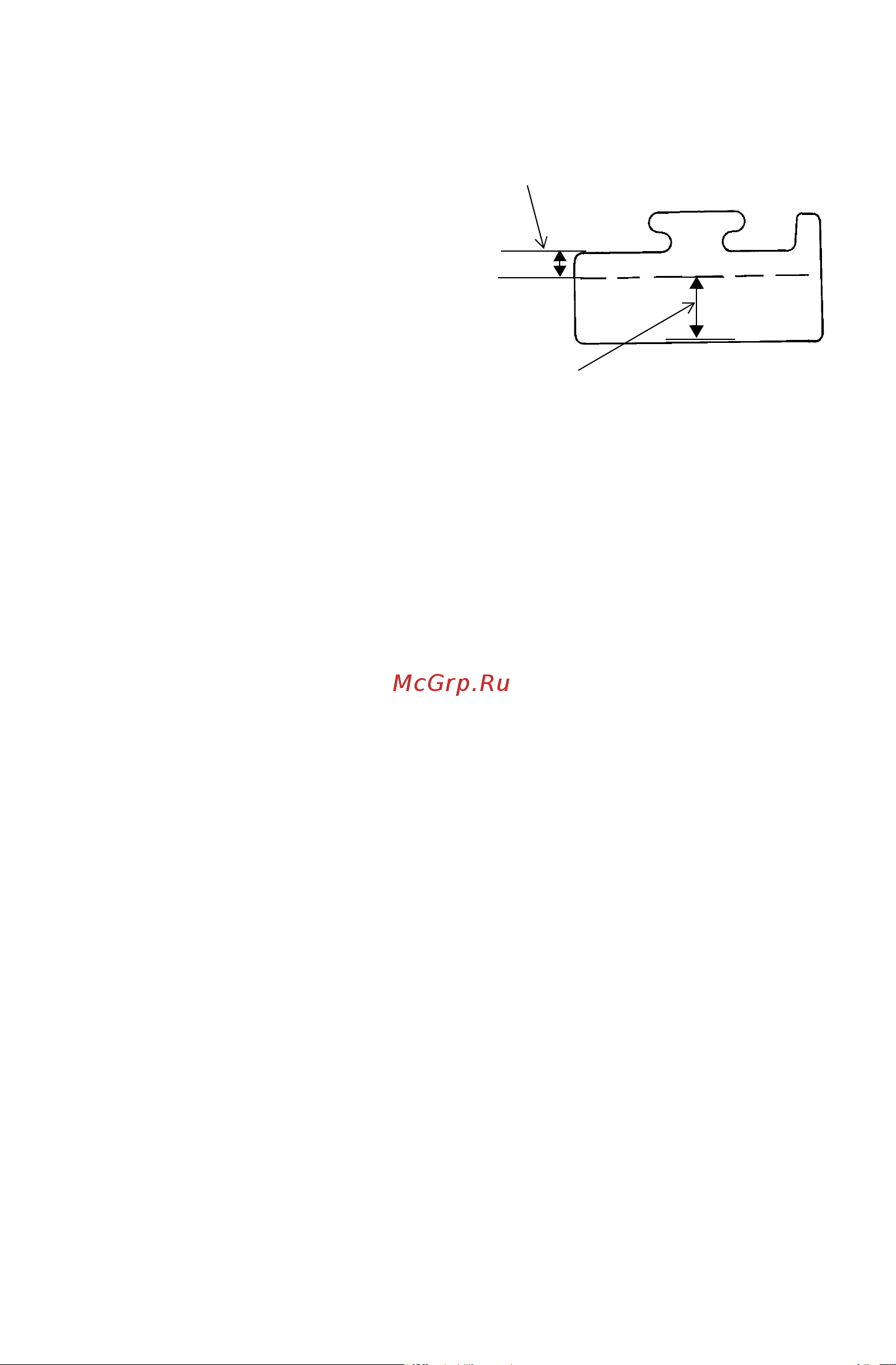

Состояние сменных
направляющих гусе-
ницы
Для облегчения выполне-
ния проверки, на всех
направляющих Polaris име-
ются индикаторы (канавки)
предельного износа, опре-
деляющие минимально
допустимую толщину
направляющей. Если износ
в любом месте скользящей
направляющей больше глу-
бины канавки, замените направляющую. Несоблюдение этой реко-
мендации может привести к поломке гусеницы или направляющей.
Проверка подвески перед поездкой
Не затянутые болты и гайки могут снизить надежность работы сне-
гохода и привести к лишнем ремонту и увеличению времени про-
стоя снегохода. Перед каждой поездкой осматривайте снегоход, это
поможет обнаружить возможные неисправности. Еженедельно или
перед дальней поездкой:
• Проверьте затяжку болтов крепления подвески.
• Проверьте затяжку болтов задних направляющих катков. См. стр.
90.
• Проверьте затяжку контргаек регулировочных болтов задних
роликов.
• Проверьте состояние ограничителя на передней реактивной
штанге.
• Проверьте состояние пластиковых накладок и направляющих
• Проверьте натяжение гусеницы См. стр. 89.
• Нанесите смазку на все точки смазки задней подвески. См. стр.
65.
• Проверьте состояние лыж/полозьев. См. стр. 94.
• Проверьте затяжку болтов поворотных шарниров.
• Проверьте затяжку гаек наконечников тяг.
Заменяйте при
износе по канавку
Минимальная
толщина
