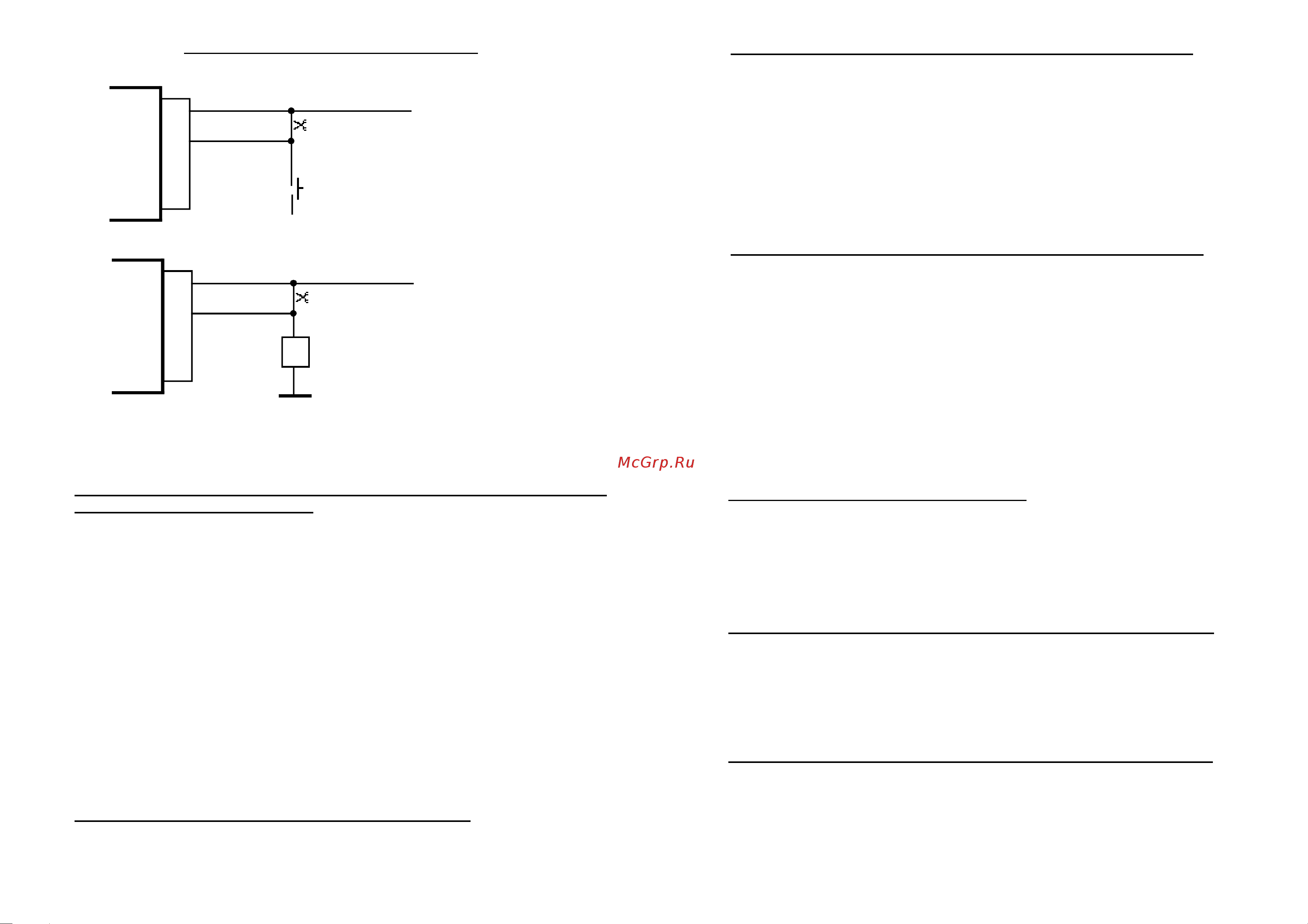

ПРИМЕРЫ БЛОКИРОВКИ ДВИГАТЕЛЯ
К ВТЯГИВАЮЩЕМУ
РЕЛЕ СТАРТЕРА
разрезать
8 1
B
фиолетовый
фиолетовый
КОНТАКТ ЗАМКА
ЗАЖИГАНИЯ
разрезать
8 1
B
фиолетовый
фиолетовый
ДАТЧИК ПОЛОЖЕНИЯ
КОЛЕНВАЛА
MotoWolf-1
MotoWolf-1
– 14 –
7.1.1. ВКЛЮЧЕНИЕ ОХРАНЫ СО ЗВУКОВЫМ ПОДТВЕРЖДЕНИЕМ
Для того о чтобы включить охрану со звуковым подтверждением, необходимо нажать
и отпустить клавишу №1 брелока.
Мотосигнализация подаст короткий звуковой и световой (фонарями мотоцикла)
сигнал. Работа двигателя заблокируется. Светодиодный индикатор состояния системы серией
вспышек покажет, какая чувствительность датчика удара установлена, после чего короткими
вспышками станет показывать, что охрана включена.
Мотосигнализация проведет диагностику контактных датчиков, и примет их под охрану.
Датчик удара и дополнительный датчик принимаеются под охрану спустя 25с после
включения охраны. Если во время диагностики будет обнаружен неисправный датчик, то
прозвучит тройной звуковой сигнал.
7.1.2. ВКЛЮЧЕНИЕ ОХРАНЫ БЕЗ ЗВУКОВОГО ПОДТВЕРЖДЕНИЯ
Для того чтобы включить охрану мотоцикла беззвучно, не беспокоя окружающих
звуками сирены, необходимо нажать и отпустить клавишу №2, затем нажать и отпустить
клавишу №1брелока.
Мотосигнализация подаст короткий световой (фонарями мотоцикла) сигнал. Работа
двигателя заблокируется. Светодиодный индикатор состояния системы серией вспышек
покажет, какая чувствительность датчика удара установлена, после чего короткими
вспышками станет показывать, что охрана включена.
Мотосигнализация проведет диагностику контактных датчиков, и примет их под охрану.
Датчик удара и дополнительный датчик принимается под охрану спустя 25с после включения
охраны. Если во время диагностики будет обнаружен неисправный датчик, то прозвучит
тройной звуковой сигнал.
– 15 –
7.1.3. ВКЛЮЧЕНИЕ ОХРАНЫ С ОТКЛЮЧЕННЫМ ДАТЧИКОМ УДАРА И/ИЛИ
ДОПОЛНИТЕЛЬНЫМ ДАТЧИКОМ
В мотосигнализации MotoWolf-1 предусмотрена возможность раздельного
отключения датчика удара и дополнительного датчика.
Для того, чтобы включить охрану с отключенным датчиком удара, необходимо нажать
и отпкстить клавишу №1 брелока три раза.
Для того, чтобы включить охрану с отключенным дополнительным датчиком,
необходимо нажать и отпкстить клавишу №1 брелока пять раз.
Для того, чтобы включить охрану с отключенными датчиком удара и дополнительным
датчиком, необходимо нажать и отпкстить клавишу №1 брелока четыре раза.
Мотосигнализация подаст световой (фонарями мотоцикла) сигнал, после чего
продолжительной вспышкой фонарей покажет, что датчик отключен на все время охраны.
Работа двигателя заблокируется. Светодиодный индикатор состояния системы покажет,
какая чувствительность датчика удара установлена, после чего короткими вспышками станет
показывать, что охрана включена.
Мотосигнализация проведет диагностику контактных датчиков, и примет их под охрану.
Если во время диагностики будет обнаружен неисправный датчик, то прозвучит
тройной звуковой сигнал.
7.2. ВЫКЛЮЧЕНИЕ ВСТРОЕННОГО ИММОБИЛАЙЗЕРА
Для того, чтобы выключить иммобилайзер, необходимо после выключения охраны,
включить зажигание и нажать на клавишу 2 брелока. После этой команды иммобилайзер
выключится и работа двигателя будет разрешена до последующего включения охраны.
– 16 –
7.3. СПОСОБЫ ВЫКЛЮЧЕНИЯ ОХРАНЫ
Выключение охраны возможно несколькими способами:
• со звуковым подтверждением;
• без звукового сигнала подтверждения (чтобы не беспокоить окружающих);
• во время тревоги;
Внимание! Если при выключении охраны мотосигнализация подаст три коротких
звуковых и световых сигнала, значит, во время охраны включались сигналы тревоги.
7.3.1. ВЫКЛЮЧЕНИЕ ОХРАНЫ СО ЗВУКОВЫМ ПОДТВЕРЖДЕНИЕМ
Для того чтобы выключить охрану со звуковым сигналом подтверждения, необходимо
нажать и отпустить клавишу №2. Мотосигнализация подаст двойной короткий звуковой и
световой (фонарями ) сигнал. Блокировка двигателя останется включенной. Светодиодный
индикатор состояния мотосигнализации прекратит вспыхивать. Если во время охраны
срабатывала тревожная сигнализация, то вместо двухкратного прозвучит трехкратный
звуковой сигнал.
7.3.2. ВЫКЛЮЧЕНИЕ ОХРАНЫ БЕЗ ЗВУКОВОГО ПОДТВЕРЖДЕНИЯ
Выключение охраны без звукового подтверждения возможно только в том случае,
если охрана включалась без звукового подтверждения. Для того, чтобы выключить охрану
без звукового подтверждения, необходимо нажать и отпустить клавишу №2 брелока.
Мотосигнализация подаст двойной короткий световой (фонарями ) сигнал. Блокировка
двигателя останется включенной. Светодиодный индикатор состояния прекратит вспыхивать.
Если во время охраны срабатывала тревожная сигнализация, то прозвучит трехкратный
звуковой сигнал.
