7.1.1. ВКЛЮЧЕНИЕ ОХРАНЫ СО ЗВУКОВЫМ ПОДТВЕРЖДЕНИЕМ
Для того о чтобы включить охрану со звуковым подтверждением, необходимо нажать
и отпустить клавишу №1 брелока.
Мотосигнализация подаст короткий звуковой и световой (фонарями мотоцикла)
сигнал. Работа двигателя заблокируется. Светодиодный индикатор состояния системы серией
вспышек покажет, какая чувствительность датчика удара установлена, после чего короткими
вспышками станет показывать, что охрана включена.
Мотосигнализация проведет диагностику контактных датчиков, и примет их под охрану.
Датчик удара и дополнительный датчик принимаеются под охрану спустя 25с после
включения охраны. Если во время диагностики будет обнаружен неисправный датчик, то
прозвучит тройной звуковой сигнал.
7.1.2. ВКЛЮЧЕНИЕ ОХРАНЫ БЕЗ ЗВУКОВОГО ПОДТВЕРЖДЕНИЯ
Для того чтобы включить охрану мотоцикла беззвучно, не беспокоя окружающих
звуками сирены, необходимо нажать и отпустить клавишу №2, затем нажать и отпустить
клавишу №1брелока.
Мотосигнализация подаст короткий световой (фонарями мотоцикла) сигнал. Работа
двигателя заблокируется. Светодиодный индикатор состояния системы серией вспышек
покажет, какая чувствительность датчика удара установлена, после чего короткими
вспышками станет показывать, что охрана включена.
Мотосигнализация проведет диагностику контактных датчиков, и примет их под охрану.
Датчик удара и дополнительный датчик принимается под охрану спустя 25с после включения
охраны. Если во время диагностики будет обнаружен неисправный датчик, то прозвучит
тройной звуковой сигнал.
Приложение 1
КОНТАКТНЫЙ
ДАТЧИК
ПРЕДОХРАНИТЕЛЬ
ЗАМОК
ЗАЖИГАНИЯ
15
7 6 5 4 3 2 1
14 13 12 11 10 9 8

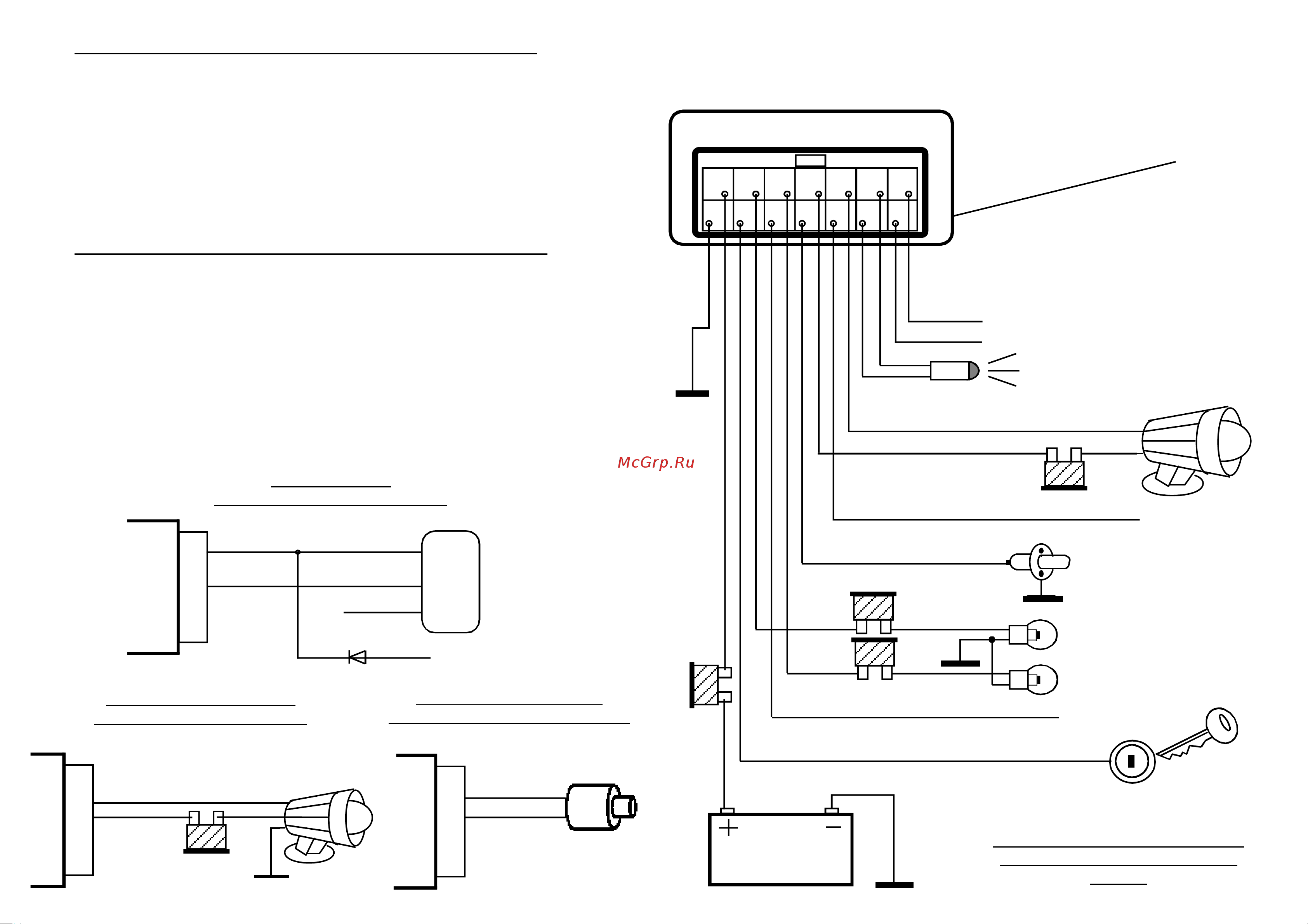

Схема подключения MotoWolf-1
MotoWolf-1
3 масса при включеной охране 0.4А
(выход состояния)
Сирена
Масса 7
черный
коричневый
серый
фиолетовый
фиолетовый
белый
розовый
желтый
8
СВЕТОДИОДНЫЙ
ИНДИКАТОР
9
2
1
10 сирена (минус)
5 вход предупредительной зоны
бело-красный
коричнево-белый
красный
АККУМУЛЯТОР
12В
15А
белый
4 вход контактной зоны
11 сирена (+12В)
6 к замку зажигания
13
12
АНТЕННА
удлинять, укорачивать или соединять с
кузовом и проводкой мотоцикла не
допускается
3,5А
+12В питание системы 14
10А
10А
ПРАВЫЙ БОРТ
УКАЗАТЕЛИ
ПОВОРОТА
ЛЕВЫЙ БОРТ
ПРЕДОХРАНИТЕЛЬ
ПРЕДОХРАНИТЕЛЬ
ПРЕДОХРАНИТЕЛЬ
Пейджер, в случае необходимости,
подключать к выходу управления
сиреной
Приложение 2
3,5А
ПОДКЛЮЧЕНИЕ СИРЕНЫ
С АВТОНОМНЫМ ПИТАНИЕМ
масса доп. датчика
выход тревоги
ДОПОЛНИТ.
ДАТЧИК
+12В.
диод КД208 или аналог
к дополнительному
реле блокировки
ПОДКЛЮЧЕНИЕ
ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
питание
масса
отрицательный триггер
11 10
5 3
коричнево-белый
бело-красный
серый
розовый
4 3
ПОДКЛЮЧЕНИЕ КНОПКИ
В СЛУЧАЕ ОТСУТСТВИЯ МАССЫ
серый
коричневый
MotoWolf-1
MotoWolf-1
MotoWolf-1
