"НПК ""Полярный Волк""" POLAR WOLF PW-201 [2/8] Управление автосигнализацией
2.5. Дополнительные возможности автосигнализации.....................................16
2.5.1. Управление замками во время движения.................................................17
2.5.2.«Паника»..................................................................................................17
2.5.3. Индикация режимов работы.....................................................................17
3. Требования безопасности.........................................................................18
4. Основные технические характеристики...................................................18
5. Комплектность.........................................................................................19
6. Маркировка..............................................................................................20
7. Упаковка...................................................................................................20
8. Использование по назначению..................................................................20
9. Техническое обслуживание и текущий ремонт..........................................20
9.1. Нужен дополнительный или утерян единственный брелок........................21
10. Хранение и транспортирование.................................................................21
11 Установка автосигнализации....................................................................22
12. Гарантии...................................................................................................25
13. Особые замечания и заметки...................................................................25
14. Свидетельство о соответствии и установке.............................................26
15. Возможные неисправности и способы их устранения...............................27
16. Гарантийный талон...................................................................................28
5
1. ВВЕДЕНИЕ.
Настоящее руководство по эксплуатации (РЭ) автосигнализации «Полярный Волк»
предназначено для информирования покупателя о технических характеристиках и условиях использования,
об основных правилах и порядке установки, взаимных обязательствах между изготовителем, продавцом,
установщиком и владельцем транспортного средства, на котором оно используется.
Автосигнализация является сложным дополнительным электронным устройством автомобиля.
От ее функционирования и правильности установки зависит безопасность Вашей жизни, здоровья,
имущества и дорожной обстановки, качество работы радиоэлектронной аппаратуры и средств связи,
расположенных в автомобиле.
После установки проверьте заполнение свидетельства об установке (раздел 14), внимательно
ознакомьтесь с РЭ и выясните возможные особенности эксплуатации у установщика, а также внимательно
выслушайте его рекомендации о Ваших действиях при эксплуатации, техническом обслуживании
автомобиля, неисправностях и авариях, правила демонтажа автосигнализации. При необходимости сделайте
письменные заметки на предусмотренном листе (раздел 13).
Автосигнализация изготовлена в климатическом исполнении У категории размещения 2 (внутри
закрытого салона в недоступном для пыли и брызг месте) по ГОСТ 15150. Автосигнализация должна
быть установлена таким образом, чтобы было невозможно проникновение внутрь корпуса предметов
диаметром более 1мм. длинной менее 100мм., что обеспечивает защиту класса IP 40H (невозможно
проникновение предметов диаметром более 1 мм через имеющиеся отверстия и щели внутрь корпуса).
Испытательное напряжение для изоляции соответствует (550 В эффективного значения на частоте 50 Гц)
ГОСТ 14254. Режим работы продолжительный SI по ГОСТ 3940. Эксплуатационные параметры по
ГОСТ Р 41.97.
Автосигнализация ремонтопригодна при условии выполнения ремонта квалифицированным
персоналом, ознакомленным с изделиями и уполномоченным предприятием-изготовителем.
Автосигнализация не содержат вредных материалов и безопасна при эксплуатации и утилизации
(кроме сжигания в неприспособленных условиях).
6
2. ОПИСАНИЕ И РАБОТА АВТОСИГНАЛИЗАЦИИ.
2.1. Управление автосигнализацией.

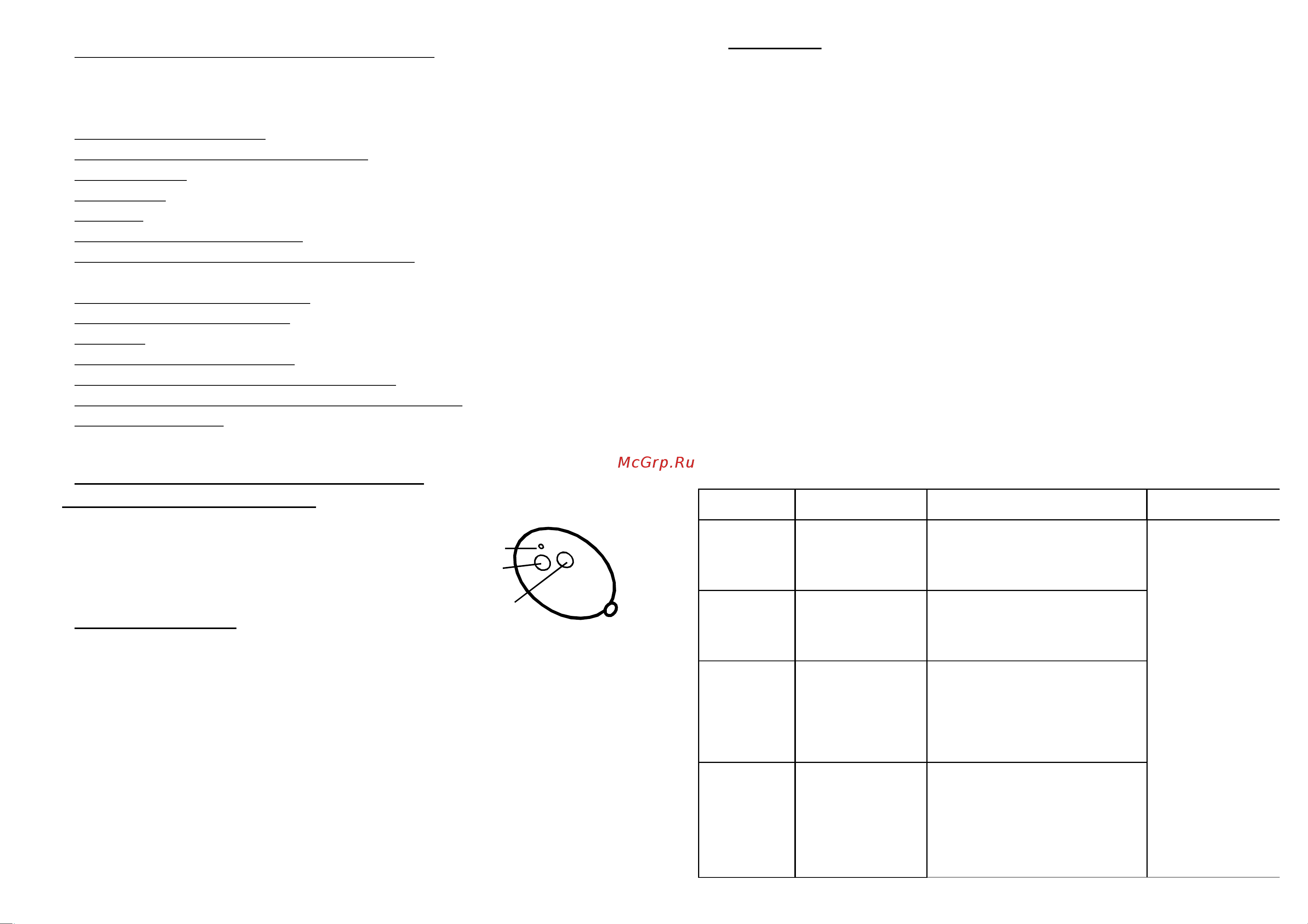

Управление автосигнализацией осуществляется
командами, которые передаются при нажатии на
клавиши брелока - радиопередатчика. Прием команды
подтверждается комбинациями звуковых сигналов и/или
вспышками фонарей автомобиля в соответствии с
таблицами 1, 2 и 3.
индикаторный
светодиод
клавиша 1
клавиша 2
2.2. Включение охраны.
Включение охраны возможно несколькими способами:
- со звуковым сигналом подтверждения;
- без звукового сигнала подтверждения (чтобы не беспокоить окружающих);
- с выключенным ударным датчиком (во избежание ложных срабатываний при парковке
автомобиля на магистрали с повышенным уровнем вибрации (большегрузные
автомобили, трамваи и пр.) либо при грозе);
- с открытым багажником (во время мелкого ремонта или погрузочно - разгрузочных работ).
Внимание! Тройной звуковой сигнал при включении охраны звучит вместо одиночного,
если неисправен датчик (кнопки) дверей, капота или багажника. Как неисправный датчик
сигнализация воспринимает неплотно закрытые двери или капот, багажник, горящий в салоне
свет. Датчик, восстановивший работоспособность во время охраны, будет принят под охрану
(например, закрыли открытую во время включения охраны дверь). При следующем включении
охраны ранее неисправные датчики будут приняты под охрану, если их работоспособность
восстановилась.
Регулярно проверяйте датчики дверей, капота, багажника, так как возможна неисправность
этих датчиков, которую система не в состоянии диагностировать («залипание» кнопок).
7
8
Табл. 1. Команды включения охраны.
Комбинация
клавиш
Команда
Подтверждение приёма
команды
Примечания
1
Включить
режим «ОХРАНА»
со звуковым
подтверждением.
Однократные звуковой
сигнал и вспышка фонарей.
Светодиод короткими
вспышками показывает, что
режим «ОХРАНА» включен.
2,1
Беззвучно
включить
режим «ОХРАНА»
Однократная вспышка
фонарей.
Светодиод короткими
вспышками показывает, что
режим «ОХРАНА» включен.
1_
Включить
режим
«ОХРАНА» с
отключенным
ударным
датчиком.
Однократные звуковой сигнал
и вспышка фонарей. После
отключения датчика
продолжительная вспышка
фонарей. Светодиод короткими
вспышками показывает, что
режим «ОХРАНА» включен.
1_
Включить
режим
«ОХРАНА» с
окрытым
капотом или
багажником
Однократные звуковой сигнал
и вспышка фонарей, затем
продолжительная вспышка
фонарей, спустя 22с
трехкратный звуковой сигнал.
Светодиод короткими
вспышками показывает, что
режим «ОХРАНА» включен.
• Включается
блокировка
двигателя,
закрываются
замки дверей,
окна и люк.
• Если при
включении
охраны остались
открытыми
двери или капот,
багажник, или
какая-либо из
зон неисправна,
то звучит
тройной
звуковой сигнал.
Восстановление
зоны и взятие её
под охрану
подтверждается
коротким
звуковым
сигналом.
