"НПК ""Полярный Волк""" POLAR WOLF PW-201 [8/8] P w 201
«СВЕТОВАЯ ДОРОЖКА»
включение фар на некоторое время
после включения охраны
ПОДКЛЮЧЕНИЕ К ШТАТНОМУ КОНТРОЛЛЕРУ ЦЕНТРАЛЬНОГО ЗАМКА,
например ВАЗ
серый
+12В.
ТАЙМЕР
PW Т-2
Приложение 2
К фарам
зеленый/черный
синий/черный
КОНТРОЛЛЕР
центрального замка
9 10
PW-201
7
PW-201
к автомобилю
ПОДКЛЮЧЕНИЕ ДЛЯ
АВТОМАТИЧЕСКОГО ПОДЪЕМА
СТЕКОЛ
серый
7
PW-201
К модулям автоматического
поднятия стекол:
AGM-025 - на 2 стекла,
AGM-040
- на 4 стекла и люк,
AGM-027-c режимом
«ONE TOUCH» И
«ПАМЯТЬЮ ПОЛОЖЕНИЯ»
АНТЕННА
СИРЕНА
P W -
201
удлинять, укорачивать и соединять с
кузовом и проводкой автомобиля не
допускается
черный «масса» соединить с кузовом
+12В. при включенном зажигании и стартере
1 2 3 4 5 6 7 8 9 10
желтый к замку зажигания
+
_
красный питание системы
АККУМУЛЯТОР

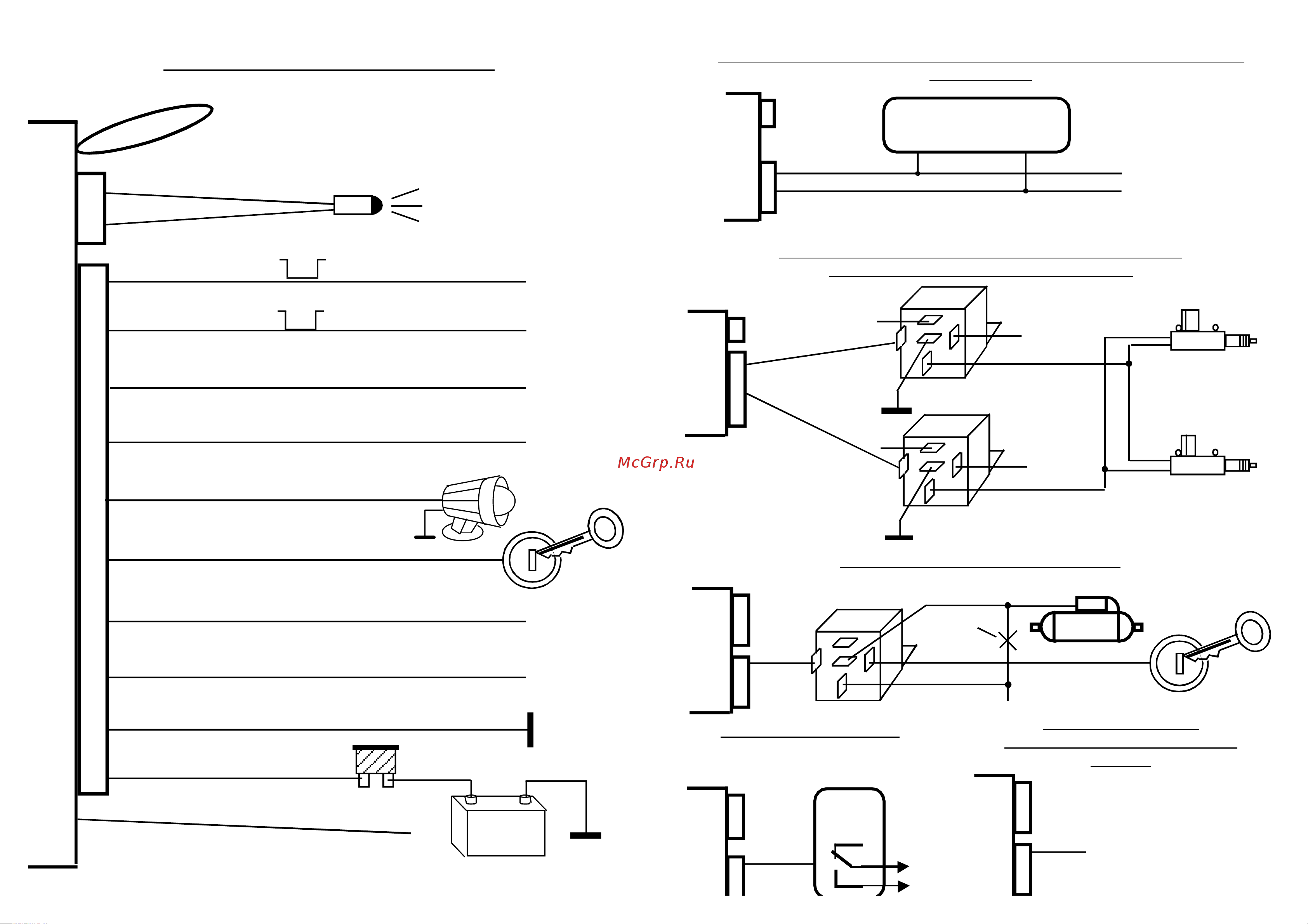

СХЕМА ОСНОВНЫХ ПОДКЛЮЧЕНИЙ
Приложение 1
бело-красный +12В 2А
белый 0,2А управление световыми сигналами
коричнево/белый к контактным датчикам дверей, капота, багажника
бело/черный к контактным датчикам дверей, багажника
серый 0,2А масса в охране
петля программирования
- перерезать, если вместо сирены подключается штатный
звуковой сигнал автомобиля
синий/черный 0,2А 0,8с замки открыть
1 2
зеленый/черный 0,2А 0,8с замки закрыть
СВЕТОДИОДНЫЙ
ИНДИКАТОР
5А
к реле
к реле
блокировки
15
отрицательное управление
положительное управление
к контроллеру центрального замка или дополнительным реле
к сирене или реле управления штатным
звуковым сигналом
ЗАМОК
ЗАЖИГАНИЯ
от 1 до 4
активаторов
РЕЛЕ
90.37.47
или
аналогичные
87
86
30
88
85
87
86
30
88
85
9 10
PW-201
+12В
+12В
+12В
+12В
ПРИМЕР БЛОКИРОВКИ ДВИГАТЕЛЯ
РЕЛЕ
90.37.47
СТАРТЕР
серый
15
разрезать
7
PW-201
87
86
30
88
85
ЗАМОК
ЗАЖИГАНИЯ
ПОДКЛЮЧЕНИЕ К ДОПОЛНИТЕЛЬНЫМ АКТИВАТОРАМ
(ЭЛЕКТРОПРИВОДАМ ЗАМКОВ ДВЕРЕЙ)
синий/черный
замки открыть
зеленый/черныЙ
замки закрыть
Все цепи +12В подключать через предохранители,
рассчитанные на соответствующие токи
(для 2 активаторов - 15А, для 4 - 25А).
к контроллеру центрального замка или дополнительным реле
