23
3. Выполните соединения всоответствии со схемой, не подключая блок сигнализации к
кабелю (при отстыкованном разъеме).
4. При прокладке проводов следите, чтобы они не соприкасались с металлом кузова во
избежание замыкания или повреждения изоляции.
5. Установите светодиод на приборную панель таким образом, чтобы его свечение было
хорошо видно со всех сторон.
6. Подключите провод питания системы красного цвета через предохранитель к
аккумулятору автомобиля (+12 В). Предохранитель должен располагаться на
минимальном расстоянии от точки подключения.
7. Соедините черный провод непосредственно с кузовом автомобиля, зажав его
ближайшей к блоку сигнализации гайкой или болтом.
8. Подключите кнопки дверей, замок зажигания. При необходимости установите в
защищенные от влаги и недоступные для злоумышленника места дополнительные
концевые выключатели (кнопки). Подключите кнопки в соответствии с типом
управления, примененном на автомобиле. Для наиболее удобного подключения
допускается одновременное соединение с обоими входами автосигнализации.

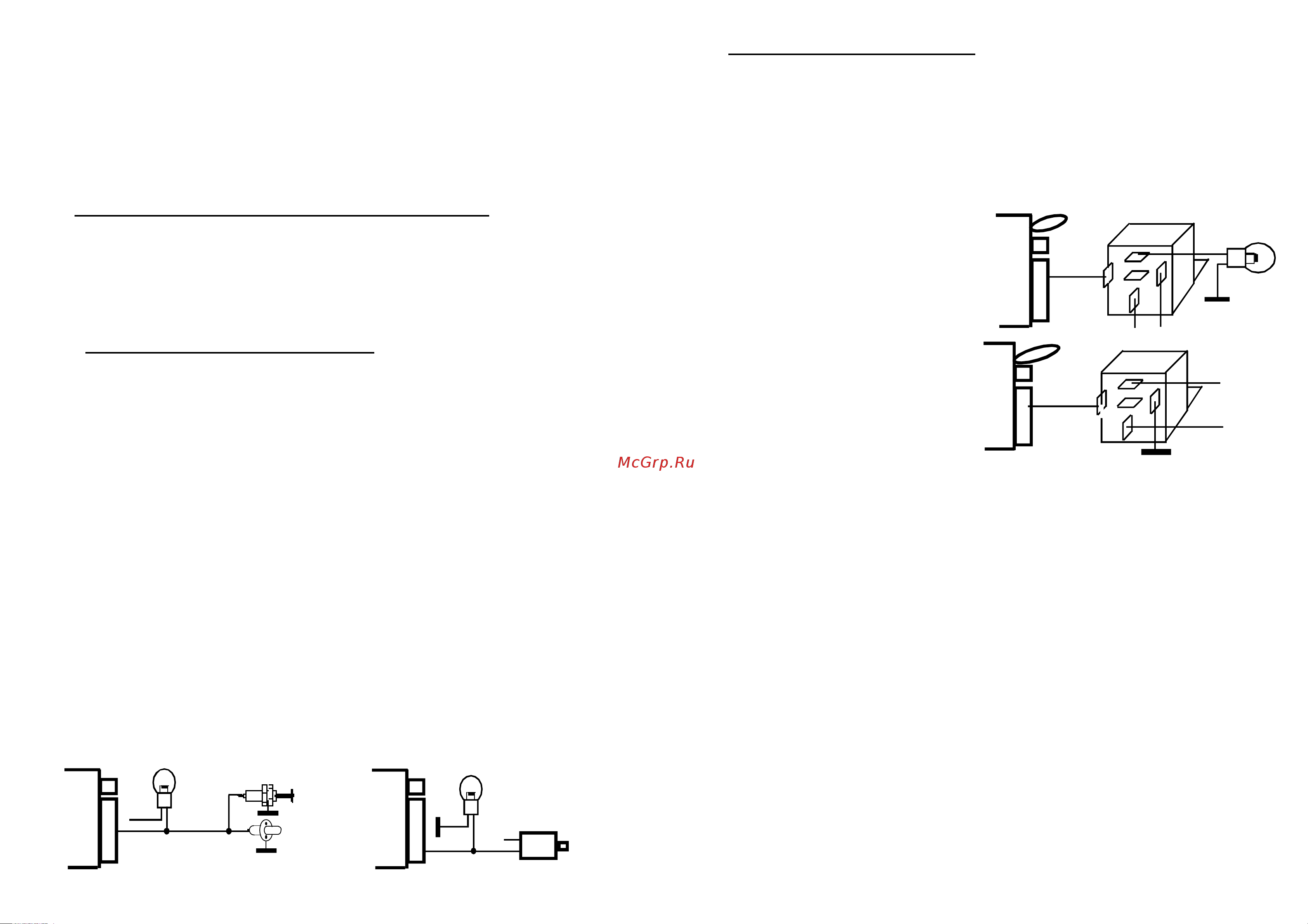

ПОДКЛЮЧЕНИЕ К КОНТАКТНЫМ ДАТЧИКАМ
ОТРИЦАТЕЛЬНОЕ УПРАВЛЕНИЕ (ВАЗ) ПОЛОЖИТЕЛЬНОЕ УПРАВЛЕНИЕ (ВОЛГА)
ОСВЕЩЕНИЕ
САЛОНА
коричнево/белый
3 4
PW-201
бело/черный
+12В
ОСВЕЩЕНИЕ
САЛОНА
+12В
3 4
PW-201
22
11. УСТАНОВКА СИГНАЛИЗАЦИИ.
Перед началом установки настоятельно рекомендуем проконсультироваться на СТО
о возможности отключения аккумулятора. Если это возможно, то отсоедините клемму
«-» (минус) от аккумулятора автомобиля перед началом работ.
Схема подключения приведена в приложении 1. Дополнительные подключения
приведены в приложении 2.
Для охраны автомобиля достаточно подключить кнопки дверей, капот, багажник и
сирену. Управление световой сигнализацией и электроприводами замков дверей (от 1 до 4),
а так же блокировку двигателя по вашему выбору можно не подключать, при этом охрана
осуществляется подключенными контактными датчиками и датчиком удара.
Автосигнализация допускает
использование штатного звукового сигнала
автомобиля вместо сирены, однако
производитель рекомендует применять сирену.
1. Расположите блок автосигнализации
разъемом вниз в любом труднодоступном
месте, исключающем попадание внутрь
воды, охлаждающей и других жидкостей,
например, за панелью приборов.
2. Сирену установите под капотом или в
другом труднодоступном месте,
защищенном от попадания воды и
нагрева, рупором вниз или в сторону.
Если используется штатный звуковой
сигнал, то при подключении
используйте дополнительное реле.
РЕЛЕ
90.37.47
87
86
30
88
85
бело/
красный
6
PW-201
петля
перерезать
к управлению
звуковым
сигналом
РЕЛЕ
90.37.47
87
86
30
88
85
белый
8
PW-201
к габаритным
огням
+12В+12В
21
Автосигнализация ремонтопригодна при условии выполнения ремонта
квалифицированным персоналом, уполномоченным на проведение ремонта предприятием
- изготовителем. Допускается только замена предохранителей аналогичными.
В случае отказа автосигнализации во время гарантийного срока изготовитель обязуется
производить бесплатный ремонт, настройку или замену изделия при наличии отметки в
паспорте о продаже или установке изделия.
Гарантийные обязательства не распространяются на изделия, отказавшие в
следствие перегрузок, неправильного подключения нарушении правил эксплуатации и
монтажа автосигнализации.
9.1. Нужен дополнительный или утерян единственный брелок.
В случае утери брелока или при необходимости получить дополнительный брелок,
необходимо обращатся в тот установочный центр, где была установлена автосигнализация.
В дополнительный брелок «записывается» индивидуальный номер автосигнализации
с помощью специального компьютерного программатора.
Если по месту установки автосигнализации Вам не могут поставить дополнительный
брелок, то обращайтесь к производителю.
10. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ.
Ограничений при перевозке в ручной клади и хранении нет, кроме собдюдения
диапазона температур от -45 до +85
0
С, отсутствии грубых механических воздействий, прямого
попадания влаги, пыли и солнечного света.
9. Для управления штатным центральным замком предусмотрены слаботочные выходы,
для управления электроприводами замков (активаторами) используйте два
дополнительных реле.
10. Заизолируйте все соединения и оставшиеся неподключенными провода.
11. Антенну рекомендуется располагать перпендикулярно к близлежащим металлическим
поверхностям для достижения наиболее эффективной работы канала дистанционного
управления.
12. Пристыкуйте разъем кабеля к блоку сигнализации. Соедините клемму «-» с
аккумулятором автомобиля, если она была отключена.
13. Автосигнализация включит сигналы тревоги. Выключите их нажатием ка клавишу №1
брелока.
14. Убедитесь в правильном функционировании автосигнализации. Проверьте реакцию
системы на открывание дверей, капота и багажника, включение зажигания.
15. Настройте ударный датчик автосигнализации таким образом, что бы он не срабатывал
от проезжающего мимо автотранспорта. Чувствительность датчика удара в соответствии
с предписанием ГОСТ 41.97 не следует делать чрезмерно высокой, так как для снижения
неоправданного шумового воздействия от ложных срабатываний количество
вызываемых ими тревожных сигналов ограничено (после 10 срабатываний в течение
одного цикла охраны третий, наименее чувствительный, уровень чувствительности
датчика будет отключен, и останутся включенными только первый и второй
предупредительные уровни).
В случае необходимости используйте дополнительные предохранители типа 35.3722
- ТУ 37.469.013-95 (допускается использование аналогичных) на токи , не превышающие
указанные в схеме подключения (приложение 1).
24
Содержание
- A l a r m s y s t e m 1
- P o l a r w o l f 1
- P w 201 1
- Pw 201 надежная современная автосигнализация сочетающая простоту управления с набором необходимых и популярных противоугонных и сервисных функций 1
- Введение 2 описание и работа автосигнализуции 2 управление автосигнализацией 2 включение охраны табл 1 команды включения охраны табл команды выключения охраны табл 3 команды управления дополнительными возможностями 0 2 включение охраны со звуковым подтверждением 1 2 включение охраны без звукового подтверждения 1 2 включение охраны с отключенным датчиком удара 2 2 включение охраны с открытым багажником 2 2 охрана автомобиля 3 2 тревога 3 табл сигналы тревоги 4 2 регулировка чувствительности датчика удара 4 2 выключение охраны 5 2 выключение охраны со звуковым подтверждением 5 2 выключение охраны без звукового подтверждения 6 2 выключение охраны во время тревоги 6 2 выключение сигналов тревоги без прерывания охраны 6 1
- Введение 2
- Включение охраны 2
- Включение охраны возможно несколькими способами со звуковым сигналом подтверждения без звукового сигнала подтверждения чтобы не беспокоить окружающих с выключенным ударным датчиком во избежание ложных срабатываний при парковке автомобиля на магистрали с повышенным уровнем вибрации большегрузные автомобили трамваи и пр либо при грозе с открытым багажником во время мелкого ремонта или погрузочно разгрузочных работ внимание тройной звуковой сигнал при включении охраны звучит вместо одиночного если неисправен датчик кнопки дверей капота или багажника как неисправный датчик сигнализация воспринимает неплотно закрытые двери или капот багажник горящий в салоне свет датчик восстановивший работоспособность во время охраны будет принят под охрану например закрыли открытую во время включения охраны дверь при следующем включении охраны ранее неисправные датчики будут приняты под охрану если их работоспособность восстановилась регулярно проверяйте датчики дверей капота багажника так как возможна не 2
- Дополнительные возможности автосигнализации 6 2 управление замками во время движения 7 2 паника 7 2 индикация режимов работы 7 3 требования безопасности 8 4 основные технические характеристики 8 5 комплектность 9 6 маркировка 0 7 упаковка 0 8 использование по назначению 0 9 техническое обслуживание и текущий ремонт 0 9 нужен дополнительный или утерян единственный брелок 1 10 хранение и транспортирование 1 11 установка автосигнализации 2 12 гарантии 5 13 особые замечания и заметки 5 14 свидетельство о соответствии и установке 6 15 возможные неисправности и способы их устранения 7 16 гарантийный талон 8 2
- Индикаторный светодиод клавиша 1 2
- Клавиша 2 2
- Настоящее руководство по эксплуатации рэ автосигнализации полярный волк предназначено для информирования покупателя о технических характеристиках и условиях использования об основных правилах и порядке установки взаимных обязательствах между изготовителем продавцом установщиком и владельцем транспортного средства на котором оно используется автосигнализация является сложным дополнительным электронным устройством автомобиля от ее функционирования и правильности установки зависит безопасность вашей жизни здоровья имущества и дорожной обстановки качество работы радиоэлектронной аппаратуры и средств связи расположенных в автомобиле после установки проверьте заполнение свидетельства об установке раздел 14 внимательно ознакомьтесь с рэ и выясните возможные особенности эксплуатации у установщика а также внимательно выслушайте его рекомендации о ваших действиях при эксплуатации техническом обслуживании автомобиля неисправностях и авариях правила демонтажа автосигнализации при необходимости сде 2
- Описание и работа автосигнализации 2
- Табл 1 команды включения охраны 2
- Управление автосигнализацией 2
- Управление автосигнализацией осуществляется командами которые передаются при нажатии на клавиши брелока радиопередатчика прием команды подтверждается комбинациями звуковых сигналов и или вспышками фонарей автомобиля в соответствии с таблицами 1 2 и 3 2
- 1 2 _ 1 2 _ 3
- 2 включение охраны со звуковым подтверждением 3
- _ 2_ включить режим паника 3
- Включение охраны с отключенным датчиком удара 3
- Включение охраны с открытым багажником 3
- Включения 3
- Включить выключить включить выключить 3
- Внимание после перерыва питания система устанавливает 4 шаг чувствительности ударного датчика 3
- Для того чтобы включить охрану автомобиля бесшумно не беспокоя окружающих звуками сирены необходимо нажать и отпустить клавишу 2 затем нажать и отпустить клавишу 1 брелока автосигнализация подаст короткий световой фонарями автомобиля сигнал работа двигателя заблокируется если установлены и подключены электроприводы замков дверей то кнопки дверей опустятся светодиодный индикатор состояния системы вспышками з покажет какая чувствительность датчика удара установлена после чего короткими вспышками подтверждает что охрана включена система проведет диагностику датчиков дверей капота багажника и примет их под охрану датчики удара и капота багажника принимаются под охрану спустя 25 с после включения охраны 11 3
- Для того чтобы включить охрану когда багажник открыт например во время погрузки или разгрузки багажа или замены колеса необходимо закрыть все двери нажать и удерживать клавишу 1 брелока система подаст три коротких звуковых и световых фонарями автомобиля сигнала сообщив что охрана включена при неисправном датчике после чего продолжительной вспышкой фонарей покажет что датчик удара отключен отпустите клавишу брелока работа двигателя заблокируется если установлены и подключены электроприводы замков дверей то кнопки дверей опустятся светодиодный индикатор состояния системы короткими вспышками подтверждает что охрана включена 12 3
- Для того чтобы включить охрану необходимо нажать и отпустить клавишу 1 брелока автосигнализация подаст короткий звуковой и световой фонарями автомобиля сигнал работа двигателя заблокируется если установлены и подключены электроприводы замков дверей то кнопки дверей опустятся светодиодный индикатор состояния системы вспышками покажет какая чувствительность датчика удара установлена наивысшей чувствительности соответствует одиночная вспышка низшей чуствительнеости соответствует 7 вспышек после чего короткими вспышками подтверждает что охрана включена система проведет диагностику датчиков дверей капота багажника и примет их под охрану датчики удара и капота багажника принимаются под охрану спустя 25 с после включения охраны 2 включение охраны без звукового подтверждения 3
- Для того чтобы включить охрану с отключенным датчиком удара необходимо нажать и удерживать клавишу 1 брелока примерно 3 секунды автосигнализация подаст короткий звуковой и световой фонарями автомобиля сигнал после чего продолжительной вспышкой фонарей покажет что датчик удара отключен отпустите клавишу брелока датчик удара выключен на все время охраны работа двигателя заблокируется если установлены и подключены электроприводы замков дверей то кнопки дверей опустятся светодиодный индикатор состояния системы вспышками покажет какая чувствительность датчика удара установлена после чего короткими вспышками подтверждает что охрана включена система проведет диагностику датчиков дверей капота багажника и примет их под охрану датчики капота багажника принимаются под охрану спустя 25 с после включения охраны 3
- Закрыть открыть замки отсутствует управление электрозамками при включенном зажигании 3
- Звуковые и звуковые и световые сигналы тревоги 3
- Клавиш команда подтверждение приема команды примечания 3
- Комбинация 3
- Короткие сигналы сирены при каждом нажатии на кнопку брелока подтверждающие каждое изменение на один шаг 3
- Однократный однократный двукратный сигнал сирены 3
- После после 3
- При выключенном зажигании выключение режима обеспечивается повторным нажатием кнопки 2 брелока или автоматически через 5 сек 3
- При достижении конечных степеней звучит длительный сигнал 0 сек после перерыва питания система устанавливает 4 шаг чувствительности датчика удара 3
- Примечание здесь и далее считать 1 или 2 кратковременным нажатием клавиши 1 или 2 нажатие длительностью около 1секунды 1 2 кратковременное нажатие клавиши 2 затем клавиши 1 1_ или 2_ продолжительным нажатием клавиши 1или 2 нажатие длительностью около 3 секунд 1 2 одновременным нажатием обеих клавиш брелока 1 2 _ одновременное продолжительное нажатие обеих клавиш брелока 3
- Режим регулировки датчика удара 3
- Режима регулировки 3
- Табл 2 команды выключения охраны 3
- Табл 3 команды управления дополнительными возможностями 3
- Только в режиме охрана выход из режима осуществится и автоматически при отсутствии команд брелока в течение 10 сек 3
- Увеличение увеличение чувствительности 3
- Уменьшение чувствительности 3
- Автосигнализация полярный волк не имеет ограничений при эксплуатации в технически исправных автомобилях любого типа с питанием от 12 в аккумулятора с минусом соединенным с кузовом автомобиля 9 техническое обслуживание и текущий ремонт 5
- Автосигнализация полярный волк не нуждается в регулярном техническом обслуживании в процессе эксплуатации автосигнализации периодически не реже одного раза в месяц проверяйте исправность контактных датчиков автомобиля для чего при включенной охране поочередно открывайте все двери капот и багажник и наблюдайте отклик системы на эти действия они должны соответствовать разделу 2 настоящего рэ в случае снижения дальности действия брелока замените его элемент питания для чего отверните винт с обратной стороны корпуса откройте корпус замените батарею и закройте корпус обязательно проверьте надежность электрического контакта и полярность подключения элемента в случае необходимости обращайтесь в тот сервисный центр где была установлена автосигнализация если это невозможно обращайтесь в ближайший сервисный центр рекомендованный производителем или непосредственно к производителю 5
- Вспышки светодиодного индикатора предупреждают о том что охрана включена после включения охраны серия вспышек сообщает какая чувствительность датчика удара установлена одиночная вспышка соответствует максимальной чувствительности датчика удара а серия из 7 вспышек минимальной 18 5
- Изделие должно находится в индивидуальной таре предохраняющей от механических повреждений и утери составных частей 8 использование по назначению 5
- Комплектность 5
- Маркировка на корпусе блока должна быть указано наименование блока и заводской номер 7 упаковка 5
- Основные технические характеристики 5
- Режим паника позволяет отпугнуть звуковыми и световыми сигналами лиц способных причинить вред вашему автомобилю если вы находясь на расстоянии не более 40 м то есть в радиусе действия брелока увидели подозрительных лиц направляющихся к автомобилю то нажмите и удерживайте в течение примерно 3 с или до включения сигналов клавишу 2 брелока при этом включатся звуковые и световые сигналы тревоги тревога прекратится при повторном кратковременном нажатии клавиши 2 брелока либо автоматически через 5 с после начала тревоги включение и последующее выключение режима паника не изменяет состояние системы охрана останется включена если система находилась в этом режиме двери при этом останутся запертыми если же режим охраны был отключен и замки дверей открыты постановки на охрану и запирания дверей не произойдет включив сигналы тревоги вы сможете определить местонахождение автомобиля на большой автостоянке или в лесу 2 индикация режимов работы 5
- Требования безопасности 5
- Управление замками во время движения при включенном зажигании работающем двигателе командой брелока можно блокировать и разблокировать замки автомобиля заблокировав замки вы предотвращаете возможность разбойного нападения например при остановке на перекрестке для запирания или отпирания замка нажмите и отпустите клавишу 1 брелока при работающем двигателе 2 паника 5
- Pw 201 6
- 15 возможные неисправности и способы их устранения 7
- Pw 201 7
- Включаются сигналы тревоги при попытке запуска двигателя 7
- Вышел из строя вышел из строя предохранитель 7
- Гарантии 7
- Гарантийный срок 12 месяцев со дня продажи 7
- Гарантийный срок хранения 36 месяцев от даты выпуска при соблюдении условий хранения гарантийный срок эксплуатации 12 месяцов от даты продажи при соблюдении правил эксплуатации автосигнализация сдается в ремонтную службу через фирму установщика или продавца и только в случае неавторизованной установки непосредственно в ремонтную службу производителя тел 812 320 95 41 7
- Гарантийный талон 7
- Дальность действия брелока уменьшилась разрядилась батарея питания в брелоке заменить батарею 7
- Дата покупки установки ________________________ подпись продавца установщика __________________ 7
- Заменить предохранитель на соответствующий 7
- Недопустимо большая просадка напряжения аккумулятора 7
- Неисправен какой либо контактный датчик например дверей или капота 7
- Правильно заполненный гарантийный талон является документом дающим право на гарантийное обслуживание при неправильно или не полностью заполненном гарантийном талоне претензии к качеству изделия не принимаются и гарантийный ремонт не производится при обнаружении в течении гарантийного срока дефекта производственного происхождения фирма продавец установщик обязуется бесплатно устранить неполадки при выполнении следующих условий изделие должно эксплуатироваться только в соответствии с инструкцией по эксплуатации гарантия не распространяется на изделия с механическими повреждениями корпуса со следами воздействия высоких температур жидкостей перегрузок со следами неквалифицированного ремонта или доработки схемы поврежденные в результате небрежного обращения а так же поврежденные в результате действия непреодолимых сил на элементы питания брелоков гарантия не распространяется на изделия не входящие в комплект поставки 28 7
- При включении охраны звучит трехкратный звуковой сигнал 7
- При управлении автосигнализацией отсутствуют световые сигналы или не управляются замки 7
- Проверить исправность кнопок и проводов соединяющих их с блоком сигнализации на отсутствие замыкания на массу 7
- Проверить исправность реле регулятора натяжение ремня генератора зарядить аккумулятор 7
- Проявление неисправности причина способ устранения 7
- Свидетельство о соответствии и установке 7
- 3 4 5 6 7 8 9 10 8
- P w 201 8
- Pw 201 8
- Бело красный 12 в 2 а 8
- Бело черный 8
- Белый 8
- Желтый 8
- Зеленый черный 8
- К реле 8
- К реле блокировки 8
- Коричнево белый 8
- Красны 8
- Петля программирования 8
- Серый 8
- Синий черный 8
- Схема основных подключений 8
- Черны 8
