Атлант СМА 70С127 Руководство по эксплуатации онлайн
1
1 ОПИСАНИЕ РАБОТЫ МАШИНЫ
1.1 ОРГАНЫ УПРАВЛЕНИЯ
1.1.1 Органы управления машины обозначены на панели
уравления в соответствии с рисунком 1. Ручка выбора программы
(далее – ручка), зоны индикации и кнопки управления указаны на
рисунках 2, 3 соответственно.
Ручка выбора программы (далее – ручка) служит для
включения/выключения машины и выбора программы стирки в
соответствии с рисунком 2. Вокруг ручки нанесены названия про-
грамм и символ
. Ручка поворачивается в обоих направлениях
(по часовой стрелке и против нее) и устанавливается точно на
соответствующее деление выбранной программы. При установке
ручки на символ
происходит выключение машины и отмена
выбранной программы.
1.1.2 Кнопки выбора дополнительных функций
Каждая кнопка обозначена символом на панели управления в
соответствии с рисунком 3. Нажатие кнопки включает в программу
стирки дополнительную функцию.
Кнопка выбора частоты вращения барабана при отжиме
(далее – скорость отжима)
позволяет выбрать скорость отжима
ниже максимального значения, предусмотренного программой
стирки. Выбранное значение скорости отжима подсвечивается
соответствующим индикатором.
Кнопка выбора температуры
позволяет выбрать тем-
пературу стирки, отличную от заданной в программе стирки
. Вы-
бранное значение температуры подсвечивается соответствующим
индикатором на дисплее.
Кнопка (СТАРТ/ПАУЗА) предусмотрена для начала (стар-
та) работы машины по выбранной программе, а также для задания
паузы в работе машины без отмены программы стирки.

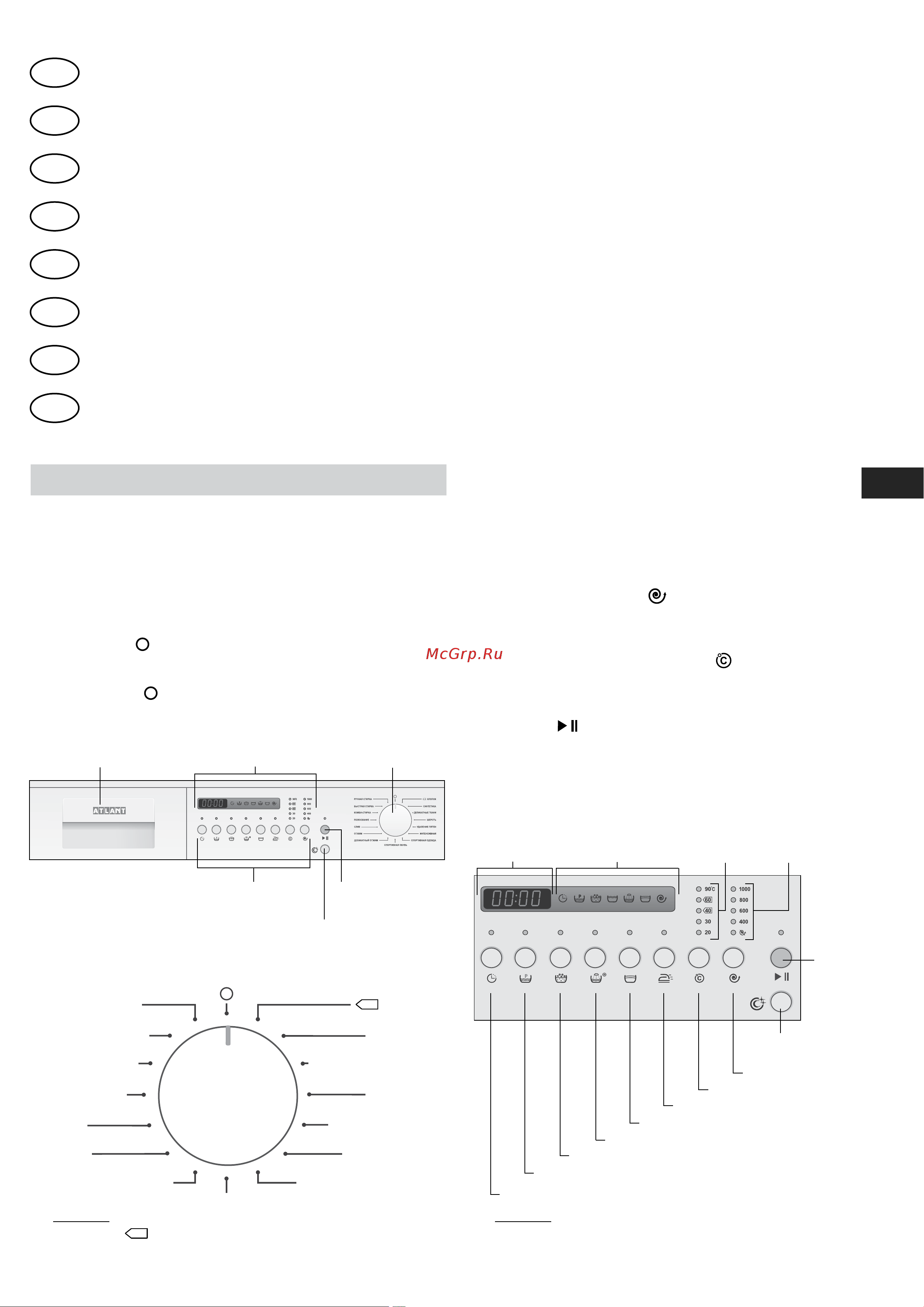

Рисунок 3 – Зоны индикации и кнопки управления
индикаторы
операций стирки
индикатор
времени
кнопка
СТАРТ/ПАУЗА
дополнительное полоскание
отложенный старт
выбор температуры
выбор скорости отжима
предварительная стирка
замачивание
легкое глаженье
остановка с водой в баке
индикаторы
температуры
индикаторы
скорости отжима*
ночной режим
* Значения скорости отжима зависят от модели машины.
* Символом
обозначена стандартная программа стирки
(в зависимости от модели машины).
кнопка ночного режима
Рисунок 2 – Ручка выбора программы
Рисунок 1 – Панель управления
лоток
ручка выбора
программы
зона индикации
работы машины
кнопки выбора
дополнительных функций
кнопка
СТАРТ/ПАУЗА
СМА 60У87-ХХХ
СМА 60У107-ХХХ
СМА 60У127-ХХ
СМА 70С87-ХХХ
СМА 70С107-ХХХ
СМА 70С127-ХХ
СМА 70С147-ХХ
МАШИНЫ СТИРАЛЬНЫЕ АВТОМАТИЧЕСКИЕ
Приложение
МАШИНИ ПРАЛЬНІ АВТОМАТИЧНІ
Додаток
АВТОМАТТЫ КІР ЖУҒЫШ МАШИНАЛАРЫ
Қосымша
AVTOMATİK ÇƏMAŞİR MAŞINLARI
Əlavə
Mașini de spălat autoMate
Anexa
МОШИНҲОИ ЧОМАШӮИ АВТОМАТӢ
Замима
КИР ЖУУГУЧ АВТОМАТ МАШИНАЛАР
Тиркеме
RUS
UKR
KAZ
AZE
RON
UZB
TGK
KYR
RUS
АВТОМАТИК КИР ЮВИШ МАШИНАЛАРИ
Илова
СМА 50У87-ХХХ
СМА 50У107-ХХХ
СМА 60С87-ХХХ
СМА 60С107-ХХХ
ХЛОПОК*
СИНТЕТИКА
ДЕЛИКАТНЫЕ ТКАНИ
ШЕРСТЬ
УДАЛЕНИЕ ПЯТЕН
ИНТЕНСИВНАЯ*
СПОРТИВНАЯ ОДЕЖДА
СПОРТИВНАЯ ОБУВЬ
ДЕЛИКАТНЫЙ ОТЖИМ
ОТЖИМ
СЛИВ
ПОЛОСКАНИЕ
КОМБИ-СТИРКА
БЫСТРАЯ СТИРКА
РУЧНАЯ СТИРКА
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
