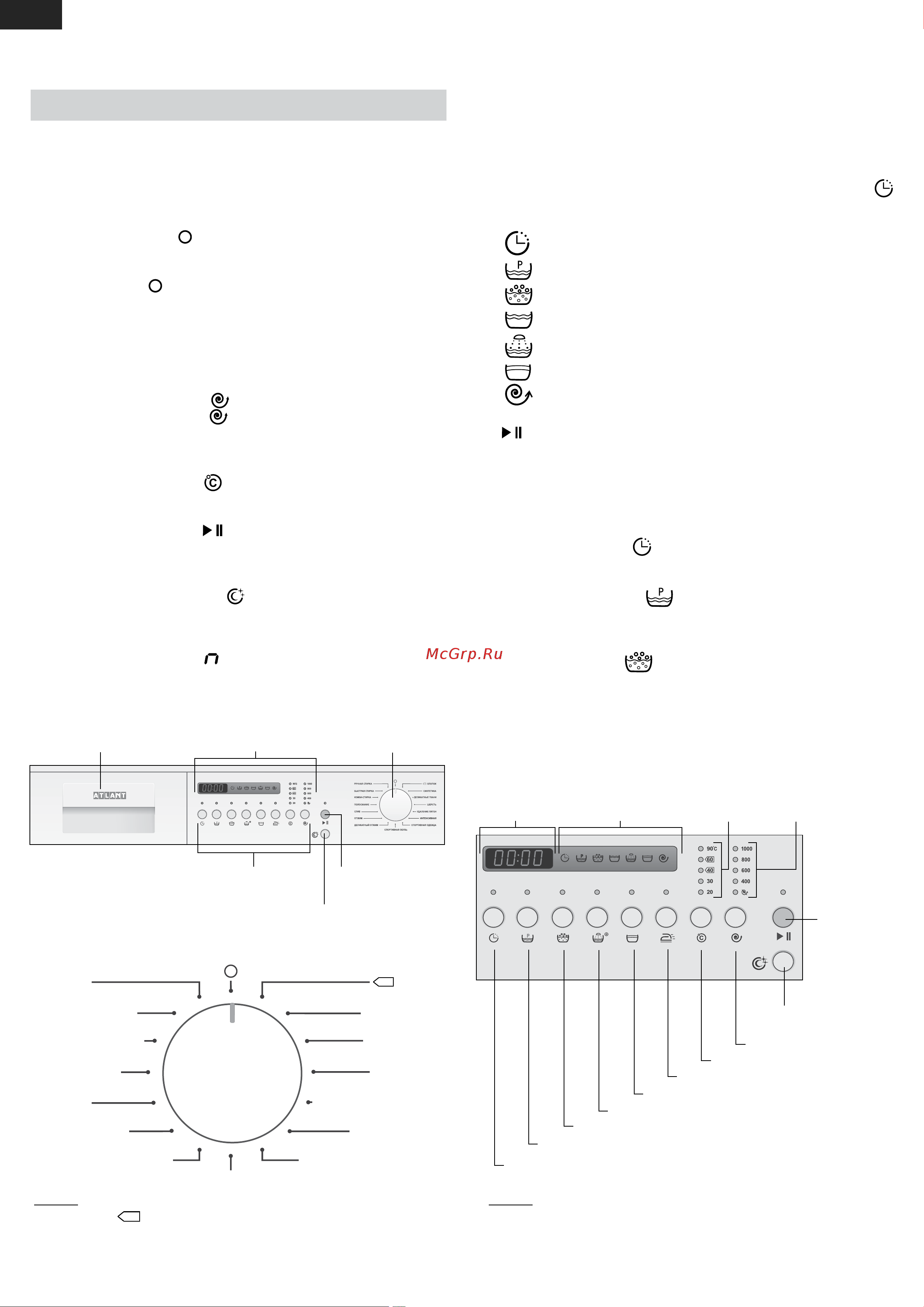

30
ROM
TGK
1. ТАСВИРИ КОРКУНИИ МОШИНА
1.1 ОРГАНҲОИ ИДОРАКУНИИ МОШИНА
1.1.1 Органҳои идоракунии мошина дар панели мошина нишон
дода шудаанд, мувофиқи расми 1.
Дастаки интихоби барномаҳои ҷомашӯй (минбадъ – дастак) барои
гирониданӣ/хомуш кардании мошина ва интихоб кардани барномаро,
мувофиқи расми 2, истифода бурда мешавад. Дар гирди дастак номҳои
барномаҳо ва нишонаи
нишон дода шудаанд. Дастак ба ду тараф
гардонда мешавад (ба ва баракс ақрабаки соат) ва ба тақсимоти аниқи
мувофиқ баномаи интихобкардашуда гузошта мешавад. Дар гузориши
дастак ба нишонаи
мошина хомӯш ва баромаи интихобшуда бекор
мешаванд.
Тугмачаҳои интихоби вазифаҳои иловагӣ
Ҳар як тугмача бо нишона дар панели идоракунӣ нишон шудааст,
мувофиқи расми 3. Пахш карданӣ тугмача ба барномаи ҷомашӯи вази-
фаи иловагиро дохил мекунад.
Тугмачаи интихоби суръати гардониш дар вақти фушурданӣ
(минбадъ - суръати гардониш
.
Пахш кардани тугмачаи
интихоб кардании суръати фушурдан
ба маъное поён аз баландтарин, ки бо барномаи ҷомашӯй муқаррар
шуда, иҷозат медиҳад. Маънои суръати фушурдани интихобкардашуда
бо индакатори мувофиқ рӯшноӣ мешавад.
Тугмаи интихоби ҳарорат
имкон медиҳад, ки ҳарорати ҷомашуии
пешбинишудаи барнома тағйир дода шавад. Маънои ҳарорати ҷомашӯй
интихобкардашуда бо индакатори мувофиқ рӯшноӣ мешавад.
Тугмачаи старт /пауза
барои сар карданӣ (старт) ҷомашӯй
барномаи интихобкардагиро мукаррар гардида ва барои фосила (пауза)
кардани кори мошин бе бекор кардании барномаи ҷомашӯйро истифода
карда мешавад.
Тугмачаи режими шабона
барои коркунии мошина бо овози
паст истифода бурда мешавад. Дар вақти пахш кардани тугмача ҷомашӯй
бо суръати паст, хамчун бо сигналдиҳии хомӯшӣ иҷро карда мешавад.
Дар вақти гиронидани режим шабона дар индикатори вақт пеш аз
маънои давомоти ҷомашӯй «
» дар мегирад.
Расми 3 – Ҷойҳои индекатсия и тугмачаҳои идоракунӣ
* Манъоҳои суръати фушурдаӣ аз зависят аз намунаи мошина
вобаста мебошнд.
* Бо аломати
барномаи муқаррарии шустушӯй ишора карда
шудааст (вобаста ба модели мошина).
индикаторҳои
амалиёти ҷомашӯй
индикаторҳои
вақтӣ
тугмачаи
старт/пауза
чайқони иловагӣ
старти монда
интихоби ҳарорат
интихоби суръати
фушурданӣ
ҷомашӯйи пешакӣ
тар карданӣ
дарзмол кардании осон
манъшудани бо об дар бак
индикатоҳои
ҳарорат
индикаторҳои
суръати фушурданӣ*
1.2 ИНДИКАТОРҲОИ РАВШАНӢ
1.2.1 Дар ҷойи индикатсияи вақтӣ индикаторҳои равшании
вақтӣ, индикаторҳои амалиёти ҷомашӯй ва индикаторҳои тугмачаҳои
вазифаҳои иловагӣ, мувофиқи расми 3, дар мегиранд.
1.2.2 Индикатори вақтӣ барои нишондодани давомоти ҷомашӯй,
ҳамчун вақти то саршавии ҷомашӯй, агар вазифи «Старти монда» –
интихоб кардашудагӣ.
1.2.3 Индикаторҳои амалиёти ҷомашӯй:
– старти монда;
– ҷомашӯи пешакӣ;
– таркунӣ;
– ҷомашӯи асосӣ;
– чайқониш;
– манъкунӣ бо об дар бак;
– фушурданӣ ва обрез.
1.2.4 Ҳар як аз тугмачаҳо интихобии вазифаҳои иловагӣ ва тугма-
чаи
индикатори гиронӣ доранд. Тугмачаҳои интихоби ҳарорат ва
суръати фушурданӣ индикаторҳо бо маъноҳои рақамӣ доранд.
1.3 ВАЗИФАҲОИ ИЛОВАГӢ
1.3.1 Имконияти гиронидани вазифаҳои иловагӣ аз барномаи
ҷомашӯй вобаста мебошад (Ҷадваали 1- ро бинед). Интихоби вазифаи
заруриро бо пашхкунии тугмачаи мувофиқ иҷро карда мешавад.
1.3.2 Старти монда
сар кардани ҷомашӯй ба вақти муайян
аз 1 то 24 иҷозат медиҳад. Дар интихоби ин вазифа вақт мунтазам бо
интервали 1 соат дигар мешавад.
1.3.3 Ҷомашӯи пешакӣ
барои газворҳои ресмонӣ сахт ифлос-
шудагиро муққарар шудааст.
Дар итихоби чунин вазифа ҷомашуй дар об бо моддаи шӯянда дар
ҳарорати 30 °С, ки шусташӯи сифатӣ дар ҷомашӯии асосӣ, таъмин мекунад.
1.3.4 Тар карданӣ
барои газворҳои ресмонии сахт ифлос
Расми 1 – Панели идоракунӣ
нова
дастаки интихоби
барномаи ҷомашӯй
ҷойи индекатсияи
кори мошина
тугмачаҳои итихоби
вазифаҳои иловагӣ
тугмачаи
старт/пауза
тугмачаи усули шабона
Расми 2 – Дастаки интихобкунӣ
усули шабона
ПАХТА*
СИНТЕТИКА
ГАЗВОРҲОИ
НОЗУК
ПАШМ
ТОЗАКУНИИ ДОҒҲО
ШИДДАТНОК*
ДАСТӢ
ҶОМАШӮИ ТЕЗ
ЛИБОСҲОИ ВАРЗИШӢ
ПОЙАФЗОЛИ ВАРЗИШӢ
ФУШУРДАНИ НОЗУК
ФУШУРДАНӢ
ОБРЕЗ
ЧАЙҚОНИШ
КОМБИ-СТИРКА
