8
UKR

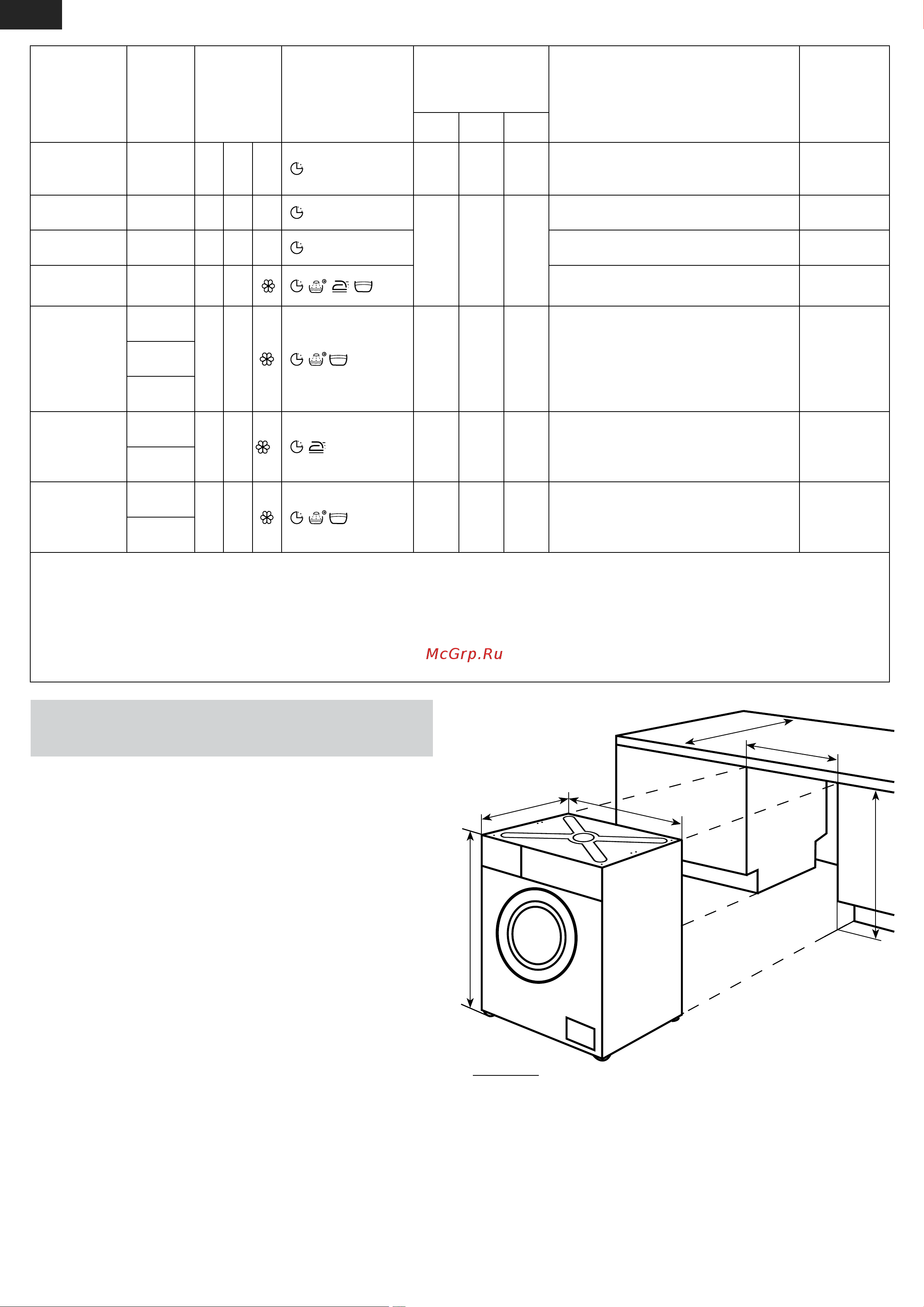

Рисунок 4 – Схема вбудовування машини
* Висота машини зі встановленими монтажними частинами,
яка змінюється в межах допуску в залежності від встановленої
висоти опор.
616 min
596
825 min
823+10*
600
510
3 ВСТАНОВЛЕННЯ МАШИНИ В МЕБЛІ
(ПІД СТІЛЬНИЦЮ)
3.1 Установка в меблі (під стільницю) передбачена для
машин СМА 70С107-ХХХ, СМА 70С127-ХХ, СМА 70С147-ХХ.
3.2 Монтажні роботи по установці машини в меблі виробля-
ються кваліфікованим фахівцем сервісного центру за додаткову
плату (у вартість входить комплект монтажних частин).
3.3 Рекомендований варіант меблів для вбудовування
машини під стільницю вказано на рисунку 4 (розміри дані в
міліметрах). У меблів повинні бути передбачені ніші для укла-
дання шлангів щоб уникнути їх перегинів і защемлення.
Перед вбудовуванням машини слід провести ретельне
вирівнювання поверхонь меблевої ніші за допомогою рівня: кути
між поверхнями меблевої ніші повинні складати 90
0
.
3.4 При установці машини слід забезпечити зазори:
— не менше 10 мм між бічними стінками машини і ніші,
— не менше 90 мм між задньою стінкою машини і стіною
приміщення (ніші).
УВАГА! При засовуванні машини в меблі не защемить
шланги і шнур живлення.
Назва
програми
Темпе-
ратура
прання,
0
С
Можливість
використання
відділень
лотка
Можливість
використання
додаткових функцій
Максимальне заван-
таження за моделями
ПМА з першою циф-
рою в позначенні
2)
, кг
Вид тканини, виробу
Забруднення
виробу
5 6 7
ДЕЛІКАТНИЙ
ВІДЖИМ
– – – –
5,0 6,0 7,0
Вироби з тонких тканин
(шовк, синтетика, змішана)
–
ВІДЖИМ – – – –
5,0 6,0 7,0
Всі види тканин –
ЗЛИВ – – – –
– –
ПОЛОСКАННЯ – 1 2
Всі види тканин –
КОМБІ-
ПРАННЯ
40
– 2
2,5 2,5
3,0
3)
3,0
Тонка бавовняна, синтетична, змішана
(можливе прання без сортування за
видами тканин). Вироби перед першим
використанням
Середнє30
20
ШВИДКЕ
ПРАННЯ
30
– 2
4)
2,0 2,5 3,0
Всі види тканин (крім шерсті), що
потребують освіження
Легке
20
РУЧНЕ
ПРАННЯ
30
– 2
1,0 1,0 1,5 Вироби, що потребують ручного прання Легке
20
1)
Програми «БАВОВНА» за 60
0
С і «БАВОВНА» за40
0
С та «ІНТЕНСИВНЕ» за 60
0
С і «ІНТЕНСИВНЕ» за 40
0
С є стандартними програмами прання
виробів із бавовняних тканин для визначення експлуатаційних характеристик машини відповідно до СТБ EN 60456-2013. Ці програми призначені
для прання бавовняної білизни середнього ступеню забруднення та є найбільш ефективними програмами з точки зору споживання електроенергії та
витрати води. Фактична температура води при пранні може відрізнятися від заявленої для цих програм.
2)
Приклад позначення моделі ПМА з першою цифрою 5 — СМА 50У87-ХХХ, з цифрою 6 — СМА 60С87-ХХХ тощо.
3)
Для моделей СМА 60С87-ХХХ, СМА 60С107-ХХХ.
4)
Для моделей СМА 60У87-ХХХ, СМА 60У107-ХХХ, СМА 60У127-ХХ, СМА 70С87-ХХХ, СМА 70С107-ХХХ, СМА 70С127-ХХ, СМА 70С147-ХХ.
