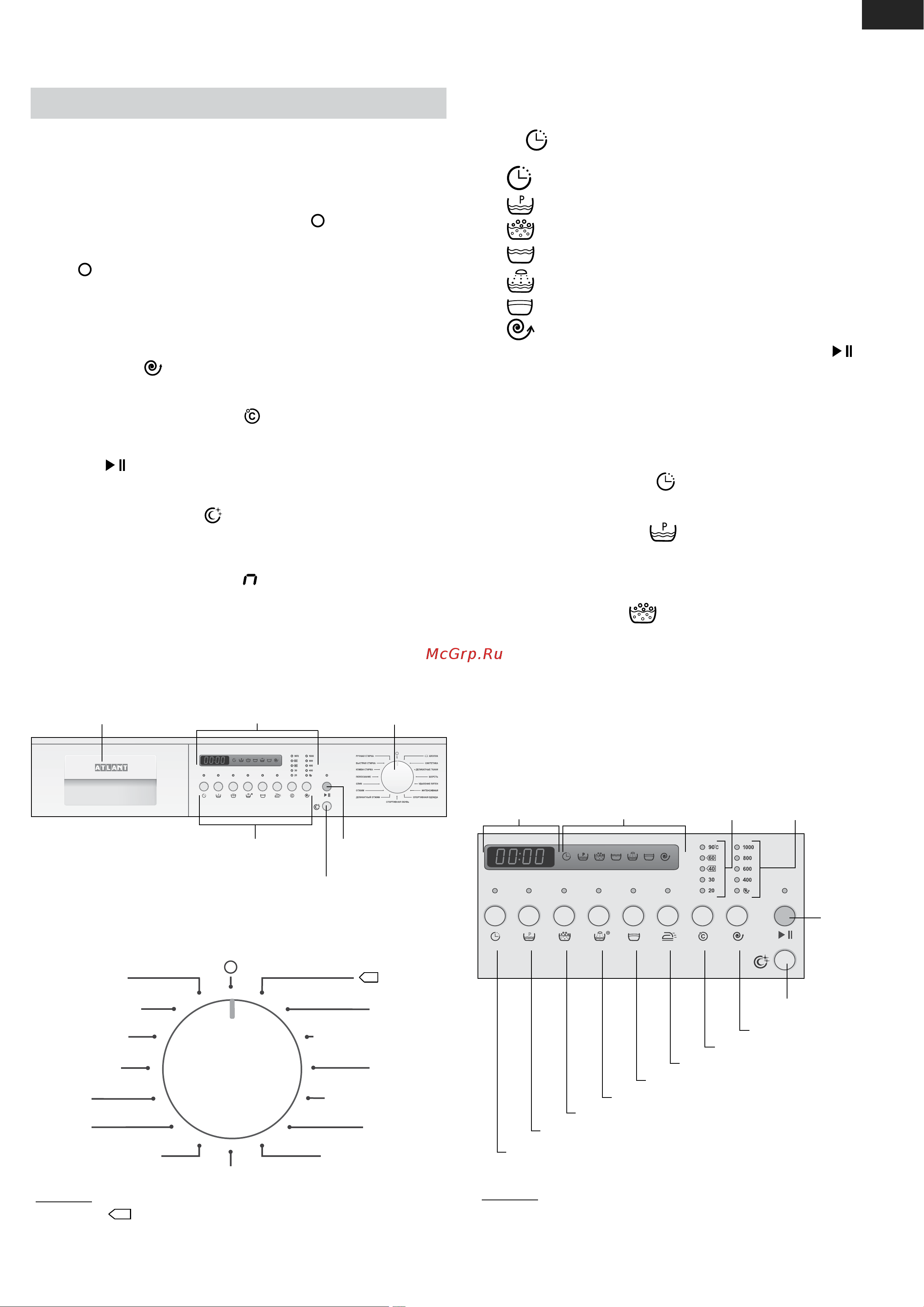

5
UKR
БАВОВНА*
1 ОПИС РОБОТИ МАШИНИ
1.1 ОРГАНИ КЕРУВАННЯ
1.1.1 Органи керування машини позначені на панелі керування у
відповідності з рисунком 1.
Ручка вибору програм прання (далі – ручка) служить для вмикання/ви-
микання машини та вибору програми прання у відповідності з рисунком 2.
Навколо ручки нанесені назви програм и символ
. Ручка повертається в
обох напрямках (за годинниковою стрілкою і проти неї) і встановлюється
точно на відповідну поділку вибраної програми. При установлені ручки на
символ
відбувається вимикання машини і відміна вибраної програми.
Кнопки вибору додаткових функцій
Кожна кнопка позначена символом на панелі керування у відповідності
з рисунком 3. Натискання кнопки додає до програми прання додатко-
ву функцію.
Кнопка вибору частоти обертання барабана при віджимі (далі –
швидкість віджиму)
дозволяє вибрати швидкість віджиму нижче макси-
мального значення, передбаченого програмою прання. Вибране значення
швидкості віджиму підсвічується відповідним індикатором.
Кнопка вибору температури
дозволяє вибрати температуру
прання, відмінну від заданої в програмі прання. Вибране значення тем-
ператури підсвічується відповідним індикатором.
Кнопка (СТАРТ/ПАУЗА) передбачена для початку (старту) робо-
ти машини за вибраною програмою, а також для задання паузи в роботі
машини без відміни програми прання.
Кнопка нічного режиму
використовується для забезпечення ро-
боти машини з більш низьким рівнем шуму. При натисканні кнопки прання
виконується при знижених швидкостях віджиму, а також з відключеною
звуковою сигналізацією. При вмиканні нічного режиму на індикаторі часу
перед значенням тривалості прання «
».
1.2 СВІТЛОВІ ІНДИКАТОРИ
1.2.1 В зоні індикації роботи машини засвічуються світлові індикатори
часу, операцій прання і індикатори вмикання кнопок вибору додаткових
функцій у відповідності з рисунком 3.
Рисунок 2 – Ручка вибору програми
1.2.2 Індикатор часу служить для відображення тривалості прання,
а також часу до початку прання, якщо вибрана функція «Відкладений
старт» –
.
1.2.3 Індикатори операцій прання:
– відкладений старт;
– попереднє прання;
– замочування;
– основне прання;
– полоскання;
– зупинка з водою в баку;
– віджим і злив.
1.2.4 Кожна з кнопок вибору додаткових функцій і кнопка мають
індикатор вмикання. Кнопки вибору температури і швидкості віджиму
мають ряд індикаторів з числовими значеннями.
1.3 ДОДАТКОВІ ФУНКЦІЇ
1.3.1 Можливість вмикання додаткових функцій залежить від про-
грами прання (див. таблицю 1). Вибір необхідної функції здійснюється
натисканням відповідної кнопки.
1.3.2 Відкладений старт
дозволяє відкласти початок прання на
визначений час від 1 до 24 годин. При виборе даної функції час змінюється
послідовно з інтервалом в 1 годину.
1.3.3 Попереднє прання
передбачене для виробів з бавовняних
тканин сильного забруднення.
При виборі даної функції вироби додатково перуться у воді з миючим
засобом при температурі 30
0
С, що забезпечує якісне видалення забруд-
нення під час основного прання.
1.3.4 Замочування
передбачене для виробів із бавовняних
тканин сильного забруднення. Вироби витримуються у воді 2 г з миючим
засобом (з періодичним перевертанням), потім перуться за вибраною про-
грамою. При виборі функції одночасно вмикається і функція попереднього
Рисунок 1 – Панель керування
лоток
ручка вибору
програми прання
зона індикації
роботи машини
кнопки вибору
додаткових функцій
кнопка
СТАРТ/ПАУЗА
кнопка нічного режиму
Рисунок 3 – Зони індикації і кнопки керування
* Значення швидкості віджиму залежать від моделі машини.
* Символом
позначена стандартна програма прання (в залежності
від моделі машини).
індикатори
операцій стирки
індикатор
часу
кнопка
СТАРТ/ПАУЗА
додаткове полоскання
відкладений старт
вибір температури
вибір швидкості віджиму
попереднє прання
замочування
легке прасування
зупинка з водою в баку
нічний режим
індикатори
температурю
індикатори
швидкості віджиму*
СИНТЕТИКА
ДЕЛІКАТНІ ТКАНИНИ
ШЕРСТЬ
ВИДАЛЕННЯ ПЛЯМ
ІНТЕНСИВНЕ*
СПОРТИВНИЙ ОДЯГ
СПОРТИВНЕ ВЗУТТЯ
ДЕЛІКАТНИЙ ВІДЖИМ
ВІДЖИМ
ЗЛИВ
ПОЛОСКАННЯ
КОМБІ-ПРАННЯ
ШВИДКЕ ПРАННЯ
РУЧНЕ ПРАННЯ
