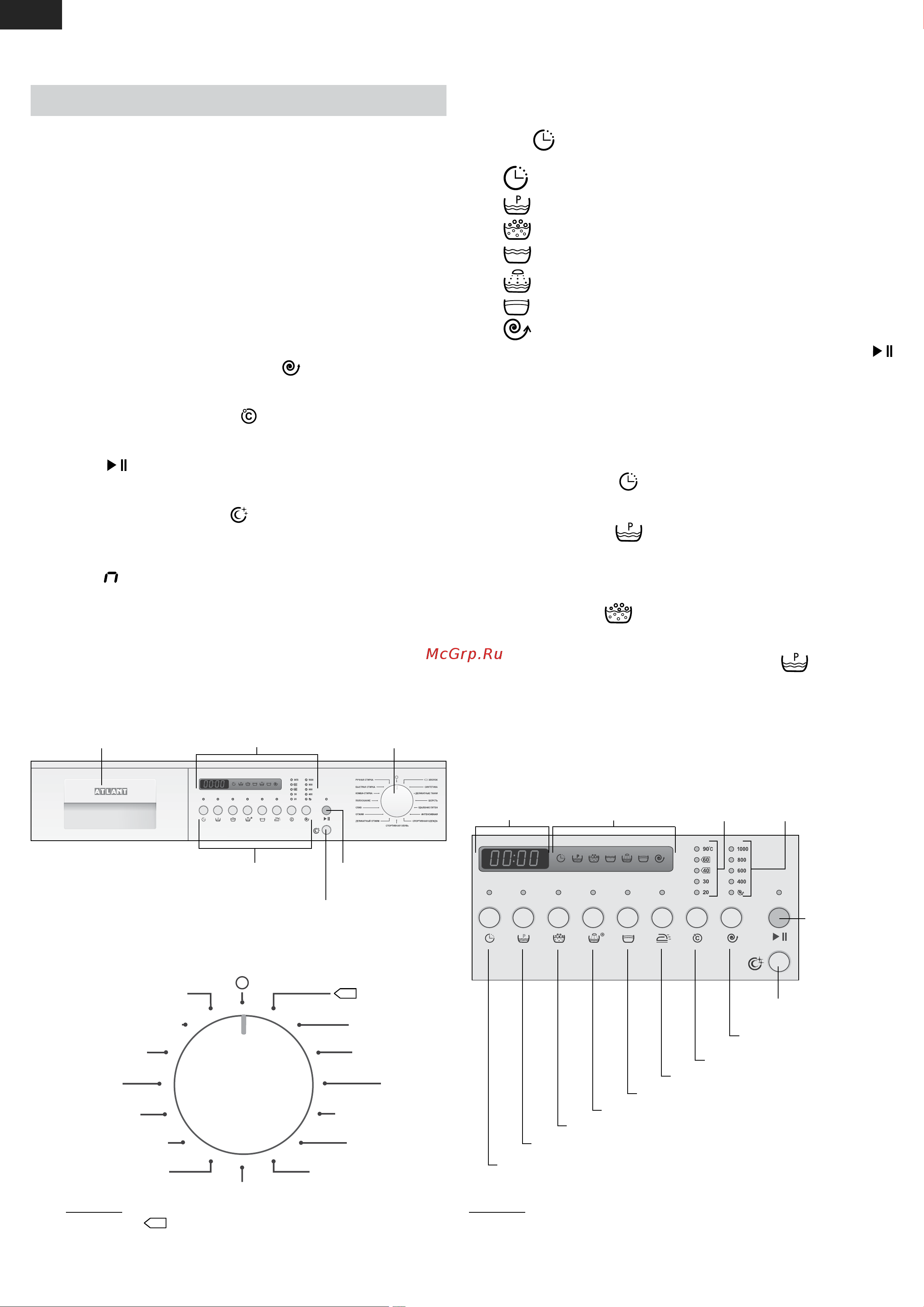

20
RON
1 DESCRIEREA FUNCTIONARII MASINII
1.1 PANOUL DE COMANDA
1.1.1 Organele de comanda ale masini sunt prezentate in desenul 1.
Mânerul de selecţie a programului de spalare (în continuare - mâner) ajuta
la conectarea/deconectarea masinii si selectarea programului de spalare in
conformitate cu desenul 2. In jurul manerului sint inscrise numele programelor
si simbolul O. Manerul se roteste în ambele direcţii (in sensul acelor de
ceasornic sau invers acelor de ceasornic) şi se stabileste direct la probramul
corespunzator ce trebuie selectat. Cind manerul este stabilit la simbolul O are
loc deconectarea masinii si anularea programului selectat.
Butonul selectiei functiilor suplimentare
Fiecare buton este notat cu symbol pe panoul de comanda in conformitate
cu desenul 3. Tastarea butonului permite includerea in programul spalarii a
functiei suplimentare.
Butonul de selectare a vitezei de rotire a tamburului la stoarcere
(numită în continuare – viteza de centrifugare)
permite să selectaţi viteza
de centrifugare sub valoarea maximă prevăzută de programul de spălare. La
selectarea vitezei de centrifugare dorite se aşează indicatorul corespunzător.
Butonul de setarea temperaturii
vă permite să selectați temperatura
de spălare, diferită de cea setată în programul de spălare. La selectarea valorii
de temperatură se aşează indicatorul corespunzător.
Butonul
start/pauza este prevazut pentru inceputul (startul) lucrului
masinii dupa programul selectat si se foloseste la fel pentru programarea
pauzei in lucrulmasinii fara oprirea programului de spalare.
Butonul regimului de noapte
se foloseste pentru lucrul masinii cu
un nivel mai jos de zgomot. La tastarea butonului spalarea se efectuaza la
viteza de lare scăzuta, cit si cu alarma inchisa. La conectarea regimului de
noapte pe indicatorul timpului inainte de valoarea indicatorului de durata se
ilumineaza «
».
1.2 INDICATORII LUMINOSI
1.2.1 In zonele de indicare a lucrului masinii se aprind indicatorii luminosi
ai timpului, duratei spalarii si butoanele de selectie a functiilor suplimentare
in conformitate cu desenul 3.
Desen 3 – Zona indicatorilor si butoanelor de comanda
* Marimea vitezei centrifugarii depinde de modelul masinii.
* Cu simbolul
este marcat programul standard de spălare
(în funcție de modelul mașinii).
indicatorul operatiei
spalarii
indicatorul
timpului
butonul
START/PAUZA
oprire cu apa in rezervor
pre-spalare
selectia vitezei centrifugare
inmuiere
clatire suplimentara
selectia temperaturii
calcare usoara
regim de noapte
indicatorul
temperaturii
indicatorul vitezei
centrifugarii*
1.2.2 Indicatorul de timp este prevazut pentru asarea duratei spalatului,
cat si a timpului pana la inceputul spalarii, daca a fost selectata functia “Start
amanat”-
.
1.2.3 Indicatorii operatiunilor de spalare:
– start amanat;
– pre-spalarea;
– inmuiere
– spalat principal;
– clatire;
– opririre cu apa in tambur;
– centrifugare si evacuare apa.
1.2.4 Fiecare buton de selectie a functiilor suplimentare si butonul
au indicatoro de conectare. Butonul de selecţie a temperaturii si vitezei de
centrifugare au un sir de indicatori cu marimi cifrice.
1.3 FUNCTII SUPLIMENTARE
1.3.1 Capacitatea de a include funcţii suplimentare depinde de programul
de spălare (vezi tabelul 1). Selectarea programului nacesar se efectuaza prin
tastarea butonului corespunzator.
1.3.2 Startul aminat
va permite inceperea spalatului la o ora xa de
la 1 pina la 24 ore. Când selectati această funcţie timpul se scimba continuu
cu un interval de 1 oră.
1.3.3 Pre-spalarea
este prevazuta pentru confectiile din bumbac
cu grad ridicat de murdarire.
La alegerea acestei funcţii suplimentare confectiile se spala suplimentar
in apa cu detergent la temperatura de 30
0
С, ce prevede eliminarea calitativa
a murdaririi în ciclul principal de spalare.
1.3.4 Înmuierea
este prevăzuta pentru confectiile din bumbac
de grad ridicat de murdarire. Confectiile se gasesc in apa timp de 2 ore
cu detergent (cu rotiri periodice), şi apoi se spala dupa programul ales. La
selectarea programului apare si functia de pre-spalare
- se aprind doi
Desen 1 – Panoul de comanda
tava
manerul selectiei
programului spalarii
zona indicatorului
lucrului masinii
butonul selectiei
functiilor suplimentare
buton
START/PAUZA
butonul regimului de noapte
Desen 2 – Manerul selectiei
start amanat
BUMBAC*
SINTETICE
TESATURI
DELICATE
LANA
ELIMINAREA
DE PETE
INTENSIVA*
HAINE SPORTIVE
PANTOFI SPORT
CENTRIFUGARE
DELICATA
CLATIRE
SPALARE
COMBINATA
SPALARE REPEDE
SPALARE DE MANA
CENTRIFUGARE
SCURGERE
