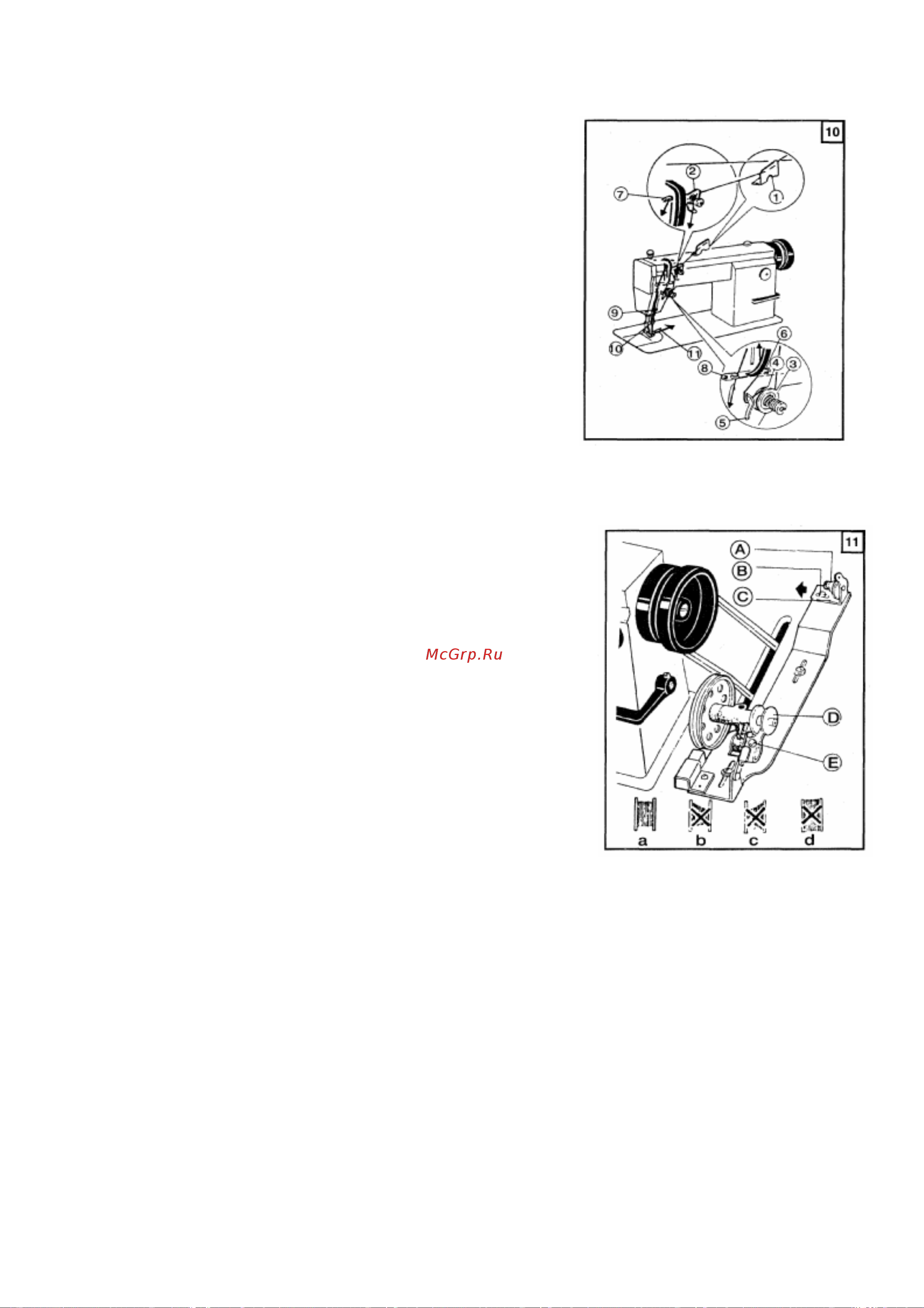

12. ЗАПРАВКА НИТИ (Рис.10)
Чтобы заправить игольную нить, поднимите игольный стержень в
крайнее верхнее положение. Проведите нить с катушки и заправьте ее,
как показано на Рис. 10. Чтобы вытянуть нижнюю нить, возьмите в
руку конец игольной нити и поверните маховик машины настолько,
чтобы опустить иглу, а затем снова поднять ее в крайнее верхнее
положение. Вытяните игольную
нить. После этого нижняя нить будет
вытянута вверх. Проведите концы игольной и нижней нитей вперед,
под прижимной лапкой.
13. РЕГУЛИРОВКА НАМОТКИ ШПУЛЬКИ (Рис. 11)
1) Намотка шпульки должна быть аккуратной и плотной. В
противном случае отрегулируйте натяжение наматываемой
нити, проворачивая регулировочную шпильку (A)
натяжительного кронштейна намоточного устройства.
2) Если форма намотки шпульки не является правильной
цилиндрической формой, показанной на Рис. 11а, ослабьте
установочный винт (В) натяжительного кронштейна
намоточного устройства и сдвиньте кронштейн (С) вправо или
влево
. Если нить наматывается, как показано на Рис. 7b,
сдвиньте кронштейн вправо. Если нить наматывается, как
показано на Рис. 7с, сдвиньте кронштейн влево. По
завершении регулировки затяните установочный винт (В).
3) Не переполняйте шпульку. Оптимальное количество нити
соответствует 80% объема шпульки. Количество нити можно
настроить поворачивая регулировочный винт (Е) стопорной
защелки намоточного устройства.
10
