b. Если натяжение нити с лицевой стороны слишком слабое, а нити с изнаночной стороны слишком
сильное поверните соответствующим образом регулировочный винт. Увеличьте давление нити с лицевой
стороны . Ослабьте винт регулировочный винт на челночном устройстве, чтобы уменьшить давление
нижней нити.
С. Если имеет место строчка, форма которой показана на рис. 18d и 18e, вы
можете отрегулировать
натяжение нитей вышеописанными способами.

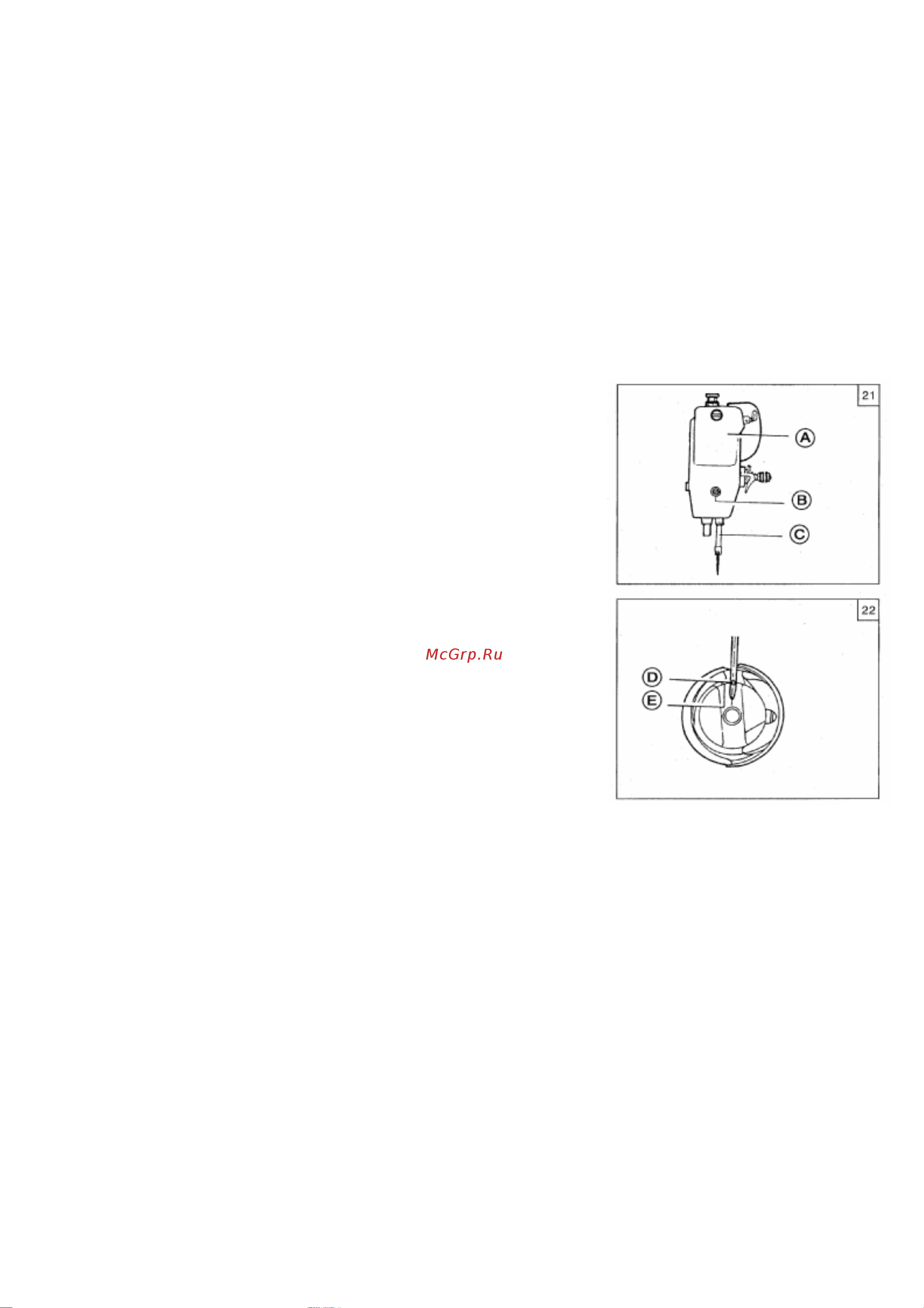

19. СИНХРОНИЗАЦИЯ ДВИЖЕНИЯ ИГЛЫ С ЧЕЛНОЧНЫМ
УСТРОЙСТВОМ (Рис. 21, 22, 23, 24)
А. Регулировка положения иглы
1) Поворачивая маховик машины, установите игольный стержень в
крайнее нижнее положение
2) Снимите резиновую заглушку с фронтальной пластинки (А).
3) Ослабьте установочный винт (В) адаптера игольного стержня.
4) Чтобы синхронизировать положение иглы с положением
челночного устройства, сдвиньте игольный стержень (С) по
вертикали.
5) По завершении регулировки затяните установочный
винт (В) и
установите на место резиновую заглушку. При стандартной
регулировке синхронизации (см. Рис. 18) установочная метка (В)
на игольном стержне совмещена с нижней стороной втулки
игольного стержня (А). В то же время в крайнем нижнем
положении иглы совместите внутреннюю поверхность (Е)
челночного устройства с центром игольного ушка (D) (см. Рис.
22).
