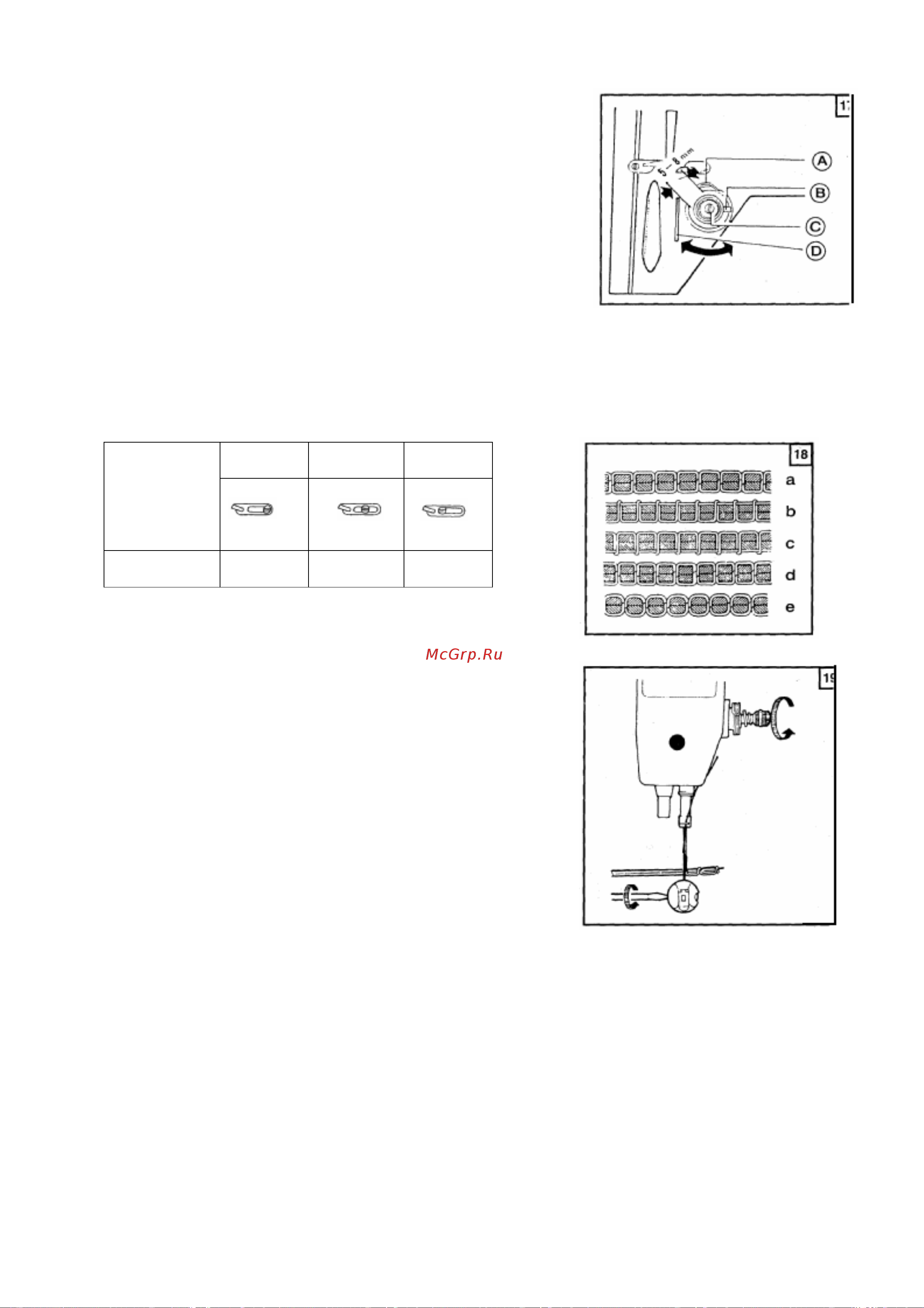

PROTEX TY-3300 [13/20] Регулировка положения направляющей нити и натяжения нити рис 18 19 20
![PROTEX TY-3300 [13/20] Регулировка положения направляющей нити и натяжения нити рис 18 19 20](/views2/2010426/page13/bgd.png)
2) Поверните регулировочную шпильку (С) по часовой стрелке,
чтобы увеличить ход, или против часовой стрелки, чтобы
уменьшить ход натяжного устройства. По завершении
регулировки затяните установочный винт (В).
Перед отправкой машины с завода-изготовителя натяжение
пружины натяжного устройства было надлежащим образом
отрегулировано. Повторная регулировка требуется только для
шитья специальных материалов или в
случае применения
специальных нитей.
18. РЕГУЛИРОВКА ПОЛОЖЕНИЯ НАПРАВЛЯЮЩЕЙ НИТИ И
НАТЯЖЕНИЯ НИТИ (Рис. 18, 19, 20)
Положение направляющей влияет на плотность строчки, и следовательно должно быть отрегулировано в
соответствии с типом прошиваемого материала и другими условиями шитья.
Сдвинута
влево
Посередине
Сдвинута
вправо
Положение
направляющей
нити
Вид материала
Толстые
материалы
Толстые
материалы
Тонкие
материалы
На Рис. 18 показаны различные виды строчки. Нормальная
строчка должна выглядеть, как показано на Рис. 18а. В случае
ненормально выглядящей строчки, сморщивания ткани и
частых обрывов нити необходимо соответствующим образом
отрегулировать натяжение верхней (игольной) и нижней нитей.
1) При слишком сильном натяжении игольной нити или
слишком слабом натяжении нижней нити (см. Рис
. 18b)
поверните регулировочный винт с накатанной головкой
против часовой стрелки, чтобы уменьшить натяжение
игольной нити или затяните регулировочный винт на
шпульном колпачке, чтобы увеличить натяжение нижней нити.
2) При слишком слабом натяжении игольной нити или
слишком сильном натяжении нижней нити (см. Рис. 18с)
поверните регулировочный винт с накатанной головкой по
часовой
стрелке, чтобы увеличить натяжение игольной нити или отверните регулировочный винт на
шпульном колпачке, чтобы уменьшить натяжение нижней нити.
3) Если строчка выглядит, как показано на Рис. 18d, регулировку натяжения ните можно также
произвести вышеописанными способами.
