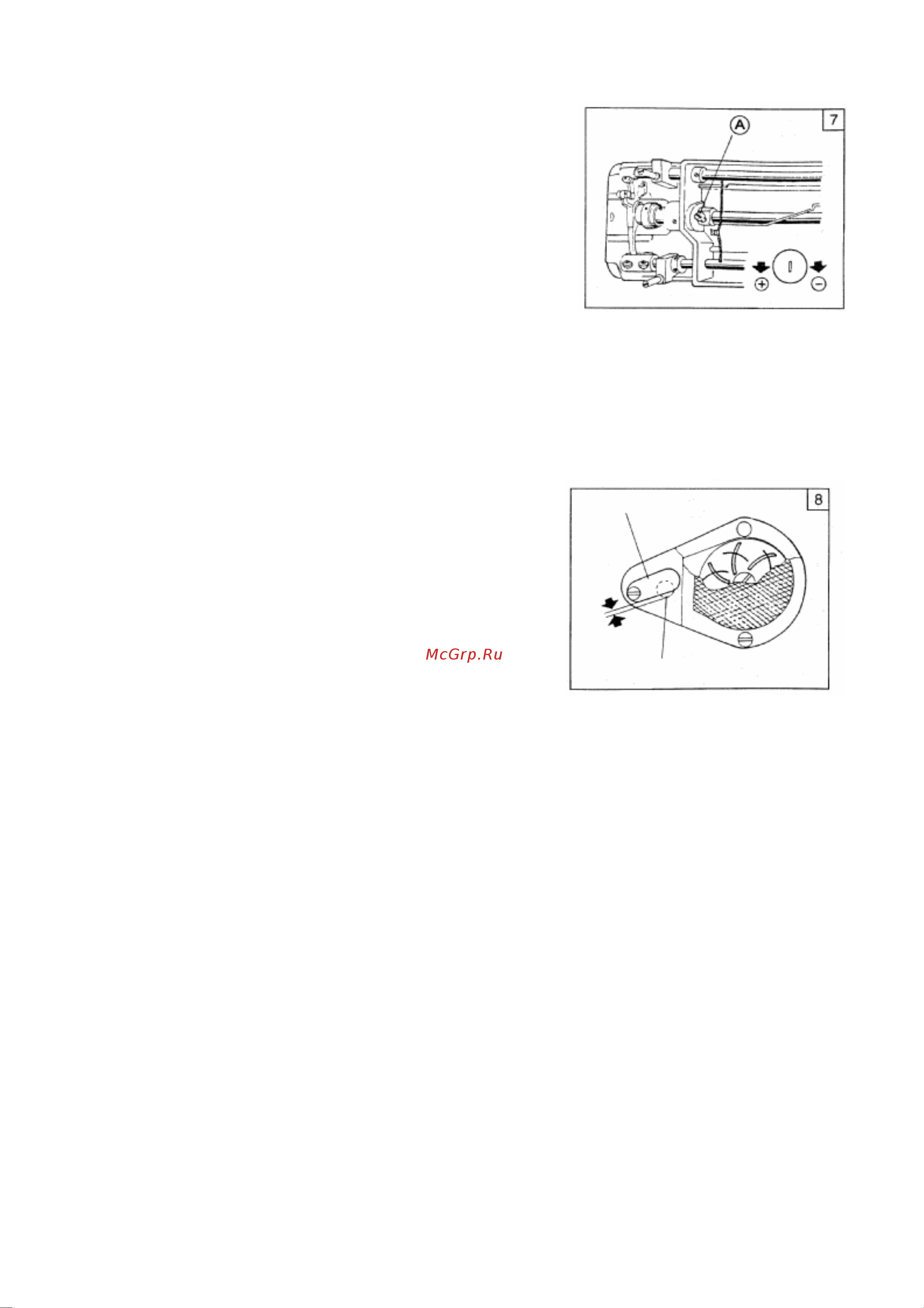

9 НАСТРОЙКА СМАЗКИ (Рис. 7)
Смазка челночного устройства может быть отрегулирована
путем поворота регулировочного винта (А) следующим
образом:
1) Чтобы увеличить количество подаваемого масла, поверните
регулировочный винт (А) по часовой стрелке .Чтобы
уменьшить количество масла, поверните регулировочный
винт (А) против часовой стрелки.
2) Регулировочный винт (А) поворачивается в пределах пяти
оборотов. При полной затяжке винта количество
масла
максимально.
10. РЕГУЛИРОВКА КОЛИЧЕСТВА МАСЛА, ПОСТУПАЮЩЕГО В
НАСОС СИСТЕМЫ СМАЗКИ (Рис. 8)
Обычно регулировку количества масла. поступающего в насос,
производить не требуется. При постоянной работе на малой
Регулировочная планка
скорости следует проверить количество масла. Если
в смотровом окне вы не наблюдаете разбрызгивания масла,
отрегулируйте положение регулировочной планки.
Стандартное
расстояние 05-1,0
Смазочное отверстие
8
