28. РЕГУЛИРОВКА ВЫСОТЫ ПОДЪЕМА НАРУЖНОЙ И ВНУТРЕННЕ
ПРИЖИМНЫХ ЛАПОК (Рис. 36)

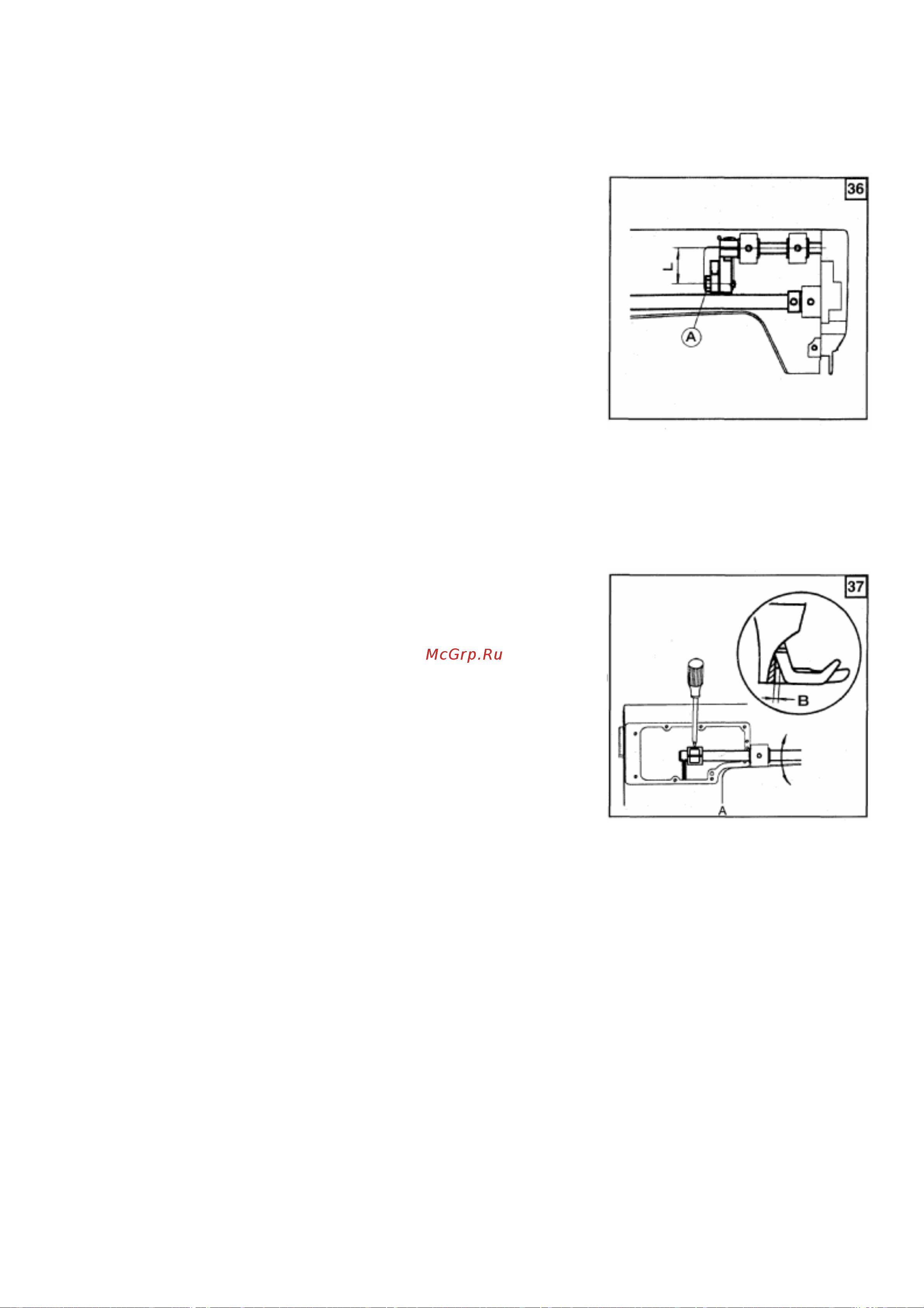

Регулировка общей высоты подъема наружного и внутреннего
прижимов (Рис. 36). Ослабьте винт А и отрегулируйте расстояние
(L) между осью винта А и валом подъемника прижимной лапки.
1) Чтобы увеличить общую высоту подъема, уменьшите
расстояние L.
2) Чтобы уменьшить общую высоту подъема, увеличьте
расстояние L.
Общая величина регулировки ограничена.
По завершении регулировки затяните винт A, поверните
маховик
машины и проверьте регулировку общей высоты подъема
прижимов.
29. РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ НАРУЖНОЙ И ВНУТРЕННЕЙ
ПРИЖИМНЫМИ ЛАПКАМИ (рис. 37)
Поскольку для различных материалов требуется различная длина
стежка, необходимо отрегулировать расстояние между задней
стороной внутренней прижимной лапки и желобком наружной
прижимной лапки, поэтому оператор должен обеспечить
определенный просвет между этими прижимами (обычно это
расстояние составляет примерно 1,5 мм) и исключить возможность
их соприкосновения. При шитье коротким стежком наружная
прижимная лапка должна
быть ближе к игольному стержню.
Метод регулировки:
Ослабьте установочный винт (А), как показано на Рис. 37 и
поверните вал механизма подъема прижимной лапки вверх. При
регулировке оператор должен обратить внимание на обеспечение
требуемого просвета между двумя прижимами.
30. ОЧИСТКА (Рис. 28, 39 40)
В зависимости от интенсивности эксплуатации необходимо периодически очищать зубцы транспортера
ткани, челночное устройство сетчатый фильтр масляного насоса и т.д.
19
