BR 800, BR 800 X
español / EE.UU
49

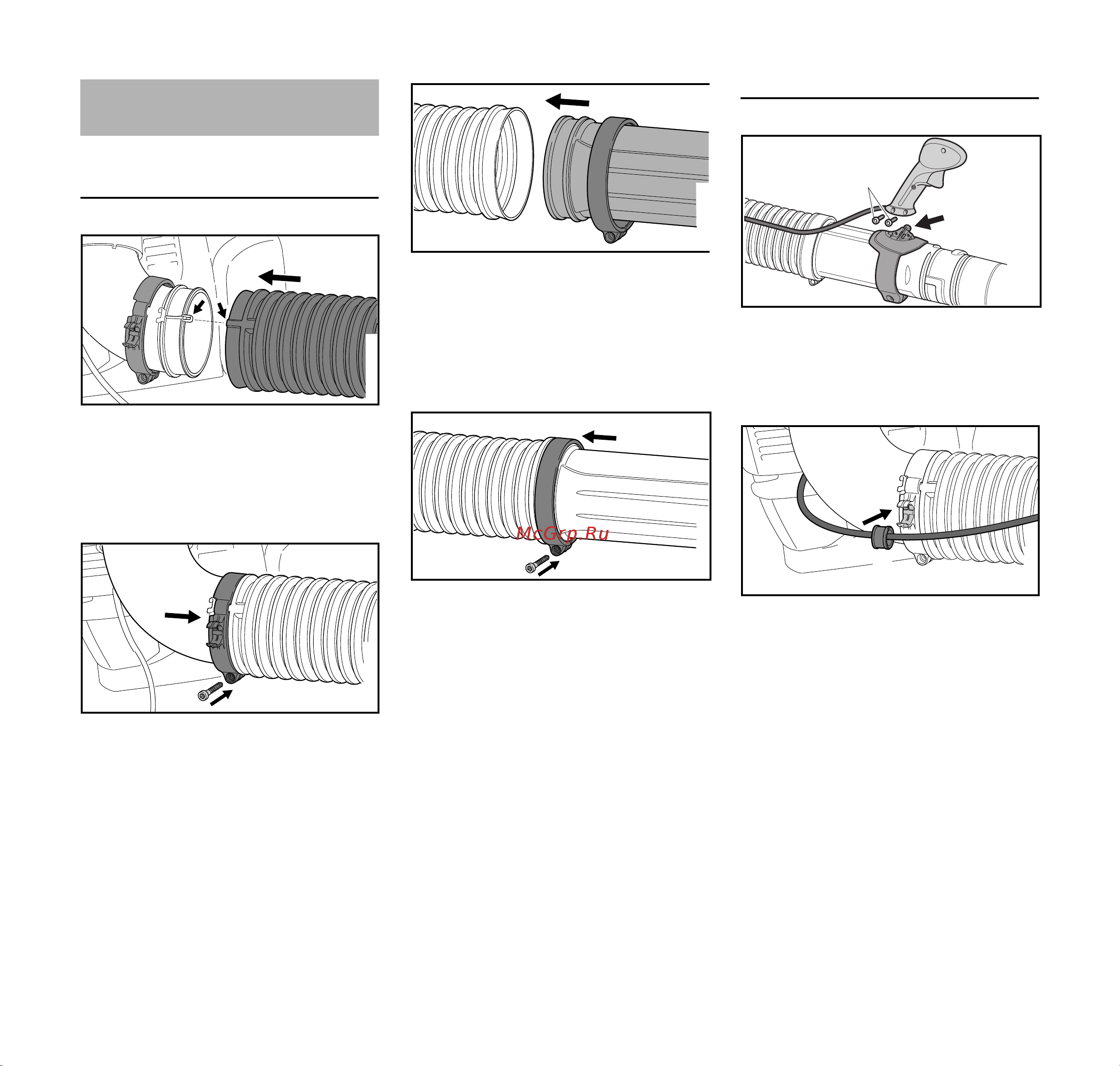

Montaje de abrazaderas de manguera y
manguera con pliegues
N Empuje la abrazadera(1) (con el
retenedor del cable del acelerador)
en el codo(3).
N Empuje la manguera con
pliegues(2) sobre el codo(3).
N Empuje la abrazadera de manguera
(1) sobre la manguera con pliegues
(2), con el reborde del tornillo
orientado hacia abajo.
N Sujete la abrazadera de
manguera(1) con el tornillo(4).
N Empuje la abrazadera(5) (sin el
retenedor del cable del acelerador)
en el tubo del soplador(6).
N Empuje el tubo del soplador(6)
dentro de la manguera con
pliegues(2).
N Deslice la abrazadera de manguera
(5) sobre la manguera con pliegues
(2).
N Alinee la abrazadera(5) y el tubo
del soplador(6) de la manera
ilustrada.
N Sujete la abrazadera de
manguera(5) con el tornillo(7).
Montaje del mango de control
N Empuje el mango de control(1) en
el montaje (2).
N Inserte los tornillos (3) y apriételos
firmemente.
N Enganche el cable del
acelerador(4) con el manguito(5)
en el retenedor(6).
Armado de la máquina
1
0416BA001 KN
2
3
2
1
4
0416BA002 KN
3
0416BA003 KN
5
6
2
5
6
2
0416BA004 KN
7
1
3
2
0000-GXX-2045-A1
4
6
5
0416BA008 KN
