24

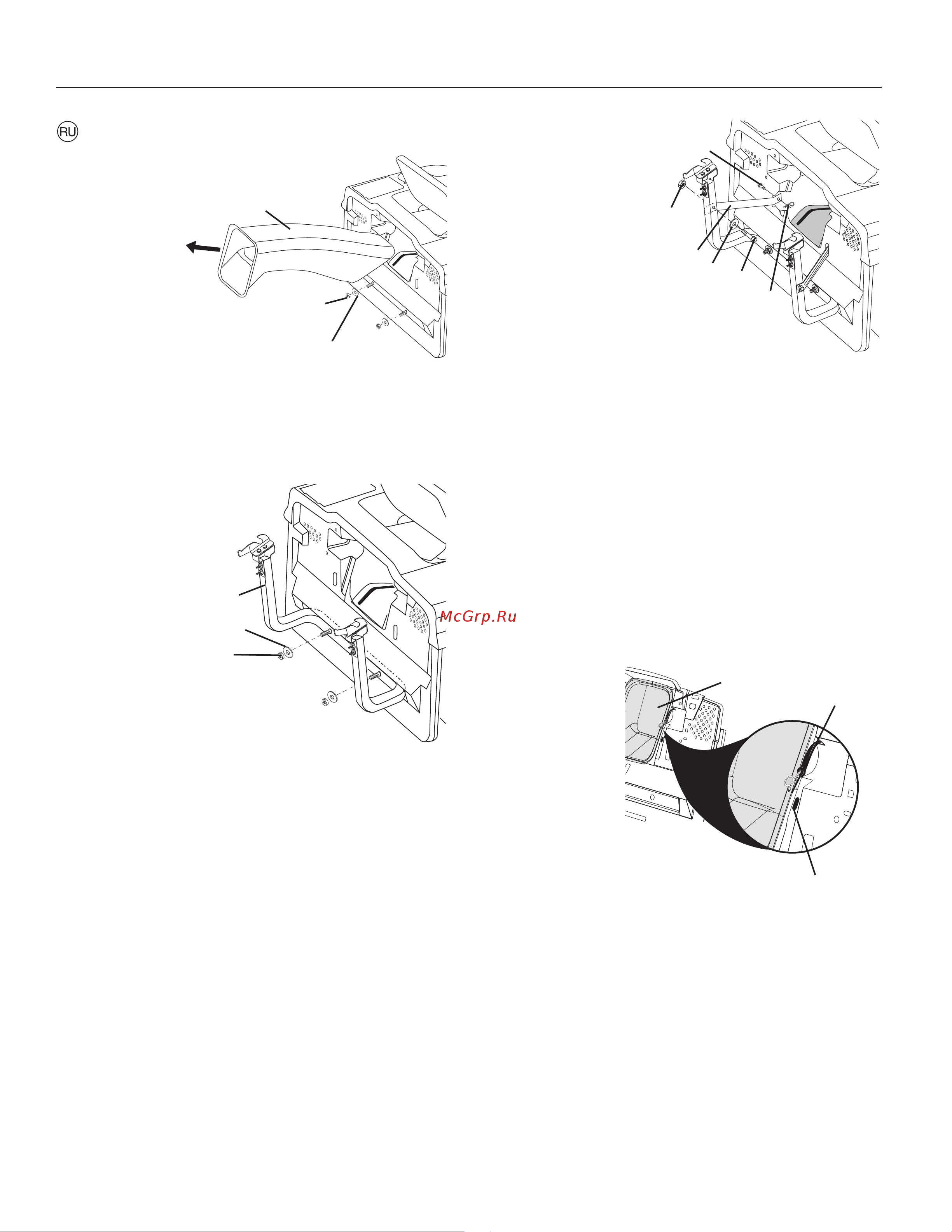

1. Крюк
2. Разгрузочный желоб
3. Прорезь на заднем щитке
• Поместите разгрузочный желоб обратно в заднее
отверстие на тракторе. Зафиксируйте желоб двумя
крюками с защелками.
ПРИМЕЧАНИЕ: Крюк с защелкой должен проходить только
через разгрузочный желоб. Крюк не должен входить в
прорезь на заднем щитке трактора. Это обеспечит плавное
качание разгрузочного желоба вместе с
декой косилки при
движении по бугристой поверхности.
1. Стопорная гайка 3/8
2. Плоская шайба
3. Опорная труба
• Используя гайки и плоские шайбы, снятые с
заднего щитка трактора, прикрепите опорную трубу
травосборника к заднему щитку трактора, как показано
на рисунке. Надежно затяните.
1. Разгрузочный желоб
2. Гайка 3/8
3. Плоская шайба
• Снимите разгрузочный желоб с задней стороны
трактора. Отцепите две (2) скобы, извлеките и уберите
желоб.
• Снимите две (2) гайки 3/8 и плоские шайбы с болтов
на заднем щитке трактора.
0
2
277
02330
1
2
3
1
2
02306
2
1
3
3
Установка компонентов травосборника на
тракторе
• Продев два верхних опорных кронштейна через задний
щиток, закрепите их на шасси, установив один штифт
с головкой 10x17 мм и зафиксировав пружинным
шплинтом.
• Смонтируйте оба опорных кронштейна с наружной
стороны загрузочного устройства, используя два
болта 3/8 дюйма х 63,5 мм с шестигранной головкой,
плоские шайбы с внутренним диаметром 13/32
дюйма
и стопорные гайки 3/8 дюйма из сумки с запасными
частями. Плотно затяните их. .
0
3028
2
5
3
1
4
6
1. Болт 3/8 дюйма с квадратным подголовком
2. Стопорная гайка
3. Стопорная гайка 3/8
4. Болт 3/8 дюйма с шестигранной головкой
5. Плоская шайба 10,3 мм (13/32 дюйма)
6. Пружинный шплинт
