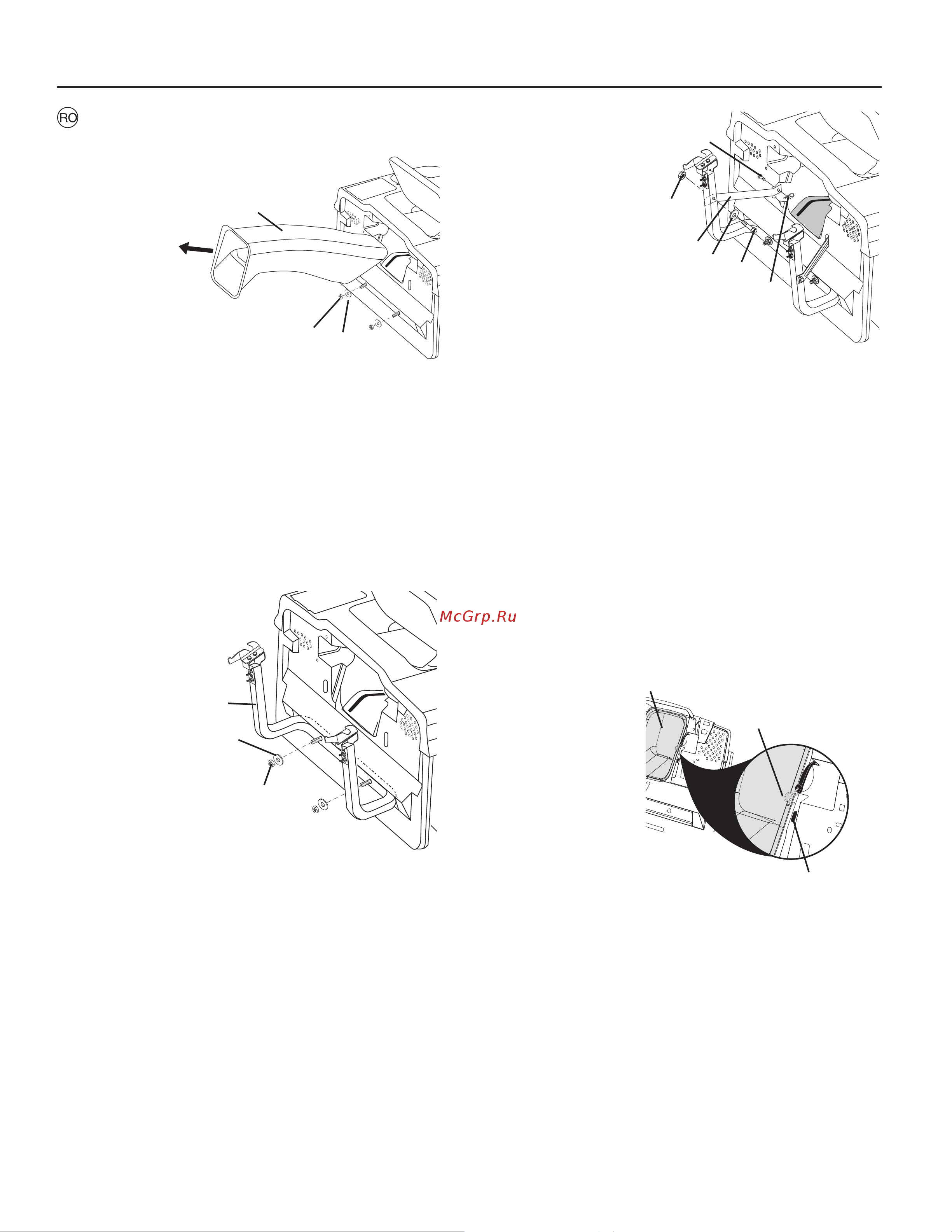

1. Jgheab de golire
2. Piuliţă 3/8
3. Şaibă plată
• Demontaţi jgheabul de golire din spatele tractorului.
Desfaceţi cele două chingi (2) şi scoateţi jgheabul de pe
tractor.
• Îndepărtaţi cele două (2) piuliţe 3/8 şi şaibele plate de pe
bolţurile plăcii posterioare a tractorului.
1. Piuliţă de blocare 3/8
2. Şaibă plată
3. Ţeava suportului
• Folosind piuliţele şi şaibele plate scoase de pe placa
posterioară a tractorului, montaţi ţeava suportului colec-
torului pe placa posterioară, în modul arătat. Strângeţi-le
bine.
1. Suport de reazem
2. Ştift cu cap şi gaură pt. cui spintecat 10 x 17 mm
3. Piuliţă de siguranţă 3/8
4. Şurub cu cap hexagonal 3/8 x 63,5mm
5. Şaibă plată 10,3mm (13/32”)
6. Inel de siguranţă
• Monta
ţi cele două tije superioare de sprijin pe placa
din spate şi pe şasiu. Introduceţi ştiftul cu cap şi gaură
pt. cui spintecat 10 x 17 mm şi asiguraţi-l cu un inel de
siguranţă.
• Ataşaţi ambele suporturi de reazem pe părţile exterioare
a suportului pentru dispozitivul de însăcuire cu ajutorul
şuruburilor cu cap hexagonal 3/8 x 63,5mm, a şaibelor
plate 13/32” şi a piuliţelor de siguranţă 3/8 (câte două din
fi ecare). Strângeţi ferm şuruburile.
0
2306
0
2
277
1
2
1
2
3
3
02330
1
3
2
Montarea pe tractor a părţilor componente ale
colectorului
1. Cârlig
2. Jgheab de golire
3. Fanta din spatele plăcii
• Puneţi înapoi jgheabul de golire la deschizătura posterioară
a tractorului. Asiguraţi jgheabul cu două chingi cu cârlig.
OBSERVAŢIE: Cârligul trebuie să ajungă numai la jgheabul
de golire. Nu lăsaţi cârligul să intre în nişa plăcii posterioare
a tractorului. Acest lucru ar permite ca jgheabul de golire să
se mişte împreună cu platforma agregatului de cosire în cazul
unui teren denivelat.
0
3028
2
5
3
1
4
6
