29
2
02
9
0
6
0
2
9
0
5
2
1
4
3
4
5
5
029
0
7
6
7
8
9
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
0
2
9
8
3
10MM (7/16") - 16MM (5/8")
4
1. Priekinis surinktuvo
vamzdelis
2. Vinilinis sujungimas

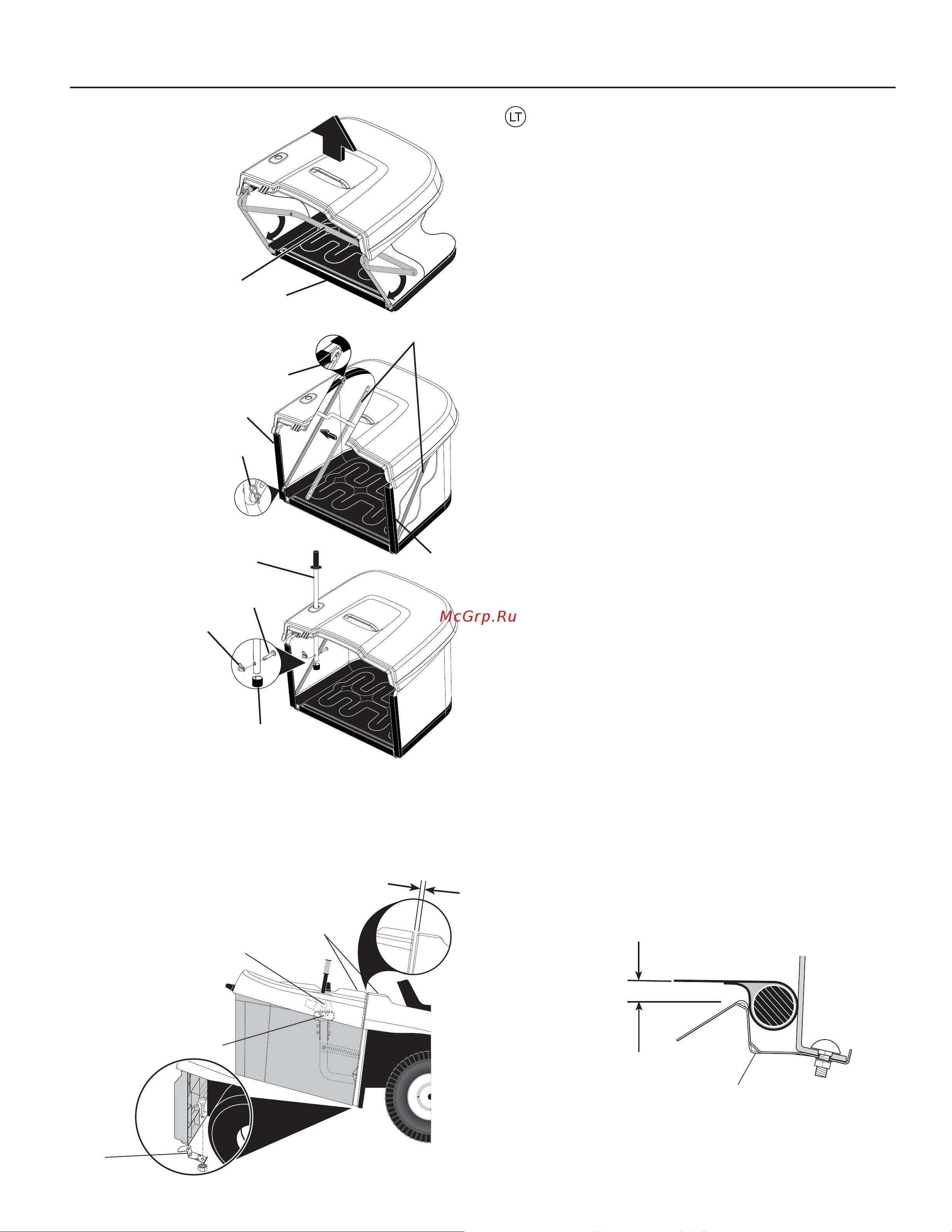

Surinktuvo primontavimas
PASTABA: Kad būtu lengviau sumontuoti surinktuvą, pasitel-
kite į pagalbą kitą asmenį.
• Išskleiskite maišelį sukant priekinį pylimo vamzdelį iki pat
priekio ir spaudžiant galinį vinilo apvadą ant vamzdelio.
• Maišelio viduje, abiejose maišelio pusėse, ant smaigų
įtaisykite plėstuvus ir spyruoklinius laikiklius, kaip paro-
dyta.
• Nuspauskite vinilo apvadus abiejose priekinio pylimo
vamzdelio pusėse.
• Įkiškite surinktuvo ištuštinimo rankenos vamzdelį per
skylę surinktuvo viršuje, įdėkite kaiščiuką ir pritvirtinkite
su spyruokliniais vielokaiščiais.
• Užspauskite dangtelį surinktuvo ištuštinimo rankenos
vamzdelio gale.
PASTABA: Naudojant įrangą ateityje, kaiščiuką galima išimti
jeigu rankeną yra naudojama lovelio išvalymui, kai tas yra
užsikimšęs.
Surinktuvo reguliavimas
Kad surinktuvas dirbtų teisingai, gali būti reikalinga nureguliuoti
surinktuvo dalis. Turi būti 6 mm (1/4”) – 9 mm (3/8”) tarpas
tarp surinktuvo viršaus ir apsauginės rėtinės, ir surinktuvo
viršutinė dalis turi būti viename lygyje su apsauginės rėtinės
viršutine dalimi. Norint nureguliuoti surinktuvo poziciją:
Horizontalinis reguliavimas
• Nedaug atlaisvinkite veržles, kurios laiko surinktuvo RH
ir LH horizontalinio reguliavimo kronšteinus. Atlaisvinkite
tiktai tiek daug, kad kronšteinai išliktų savo vietoje, bet
būtų galima juos tuos pajudinti.
• Pastumkite kronšteinus tiek daug į priekį arba patraukite
atgal, kiek daug jūs norite pareguliuoti surinktuvo sudėtinės
dalis. Kruopščiai priveržkite veržlės.
Vertikalinis reguliavimas
• Nedaug atlaisvinkite veržles, kurios laiko vertikalinio
reguliavimo kronšteinus. Atlaisvinkite tiktai tiek daug,
kad kronšteinai išliktų savo vietoje, bet būtų galima juos
pajudinti.
• Pastumkite kronšteinus tiek daug į viršų arba į apač•
ią, kiek daug jūs norite pareguliuoti surinktuvo sudėtinės
dalis. Kruopščiai priveržkite veržlės.
• Pridėkite atgal surinktuvo sudėtinės dalis ir patikrinkite,
ar atitinka surinktuvo ir apsauginės rėtinės lygis. Jeigu
reikalinga, pakartokite procedūrą tol kol gaunate reikiamą
rezultatą.
3. Plėstuvai
4. Spyruoklinis vielokaištis
5. Vinilinis sujungimas
6. Ištuštinimo rankenos vamzdelis
7. Kaiščiukas 10 x 17 mm
8. Spyruoklinis vielokaištis
9. Dangtelis
1. Viršutiniai paviršiai lygūs
2. Horizontalinio reguliavimo kronšteinas
3. Vertikalinio reguliavimo kronšteinas
4. Rinktuvo sklŕstis
Pakeitimas į surinkėją, mulčiavimą arba išmetimą,
žiūrėkite šios instrukcijos “5 skyrių”.
