35
2
1. Ţeava frontală a colectorului
2. Bandaj de PVC

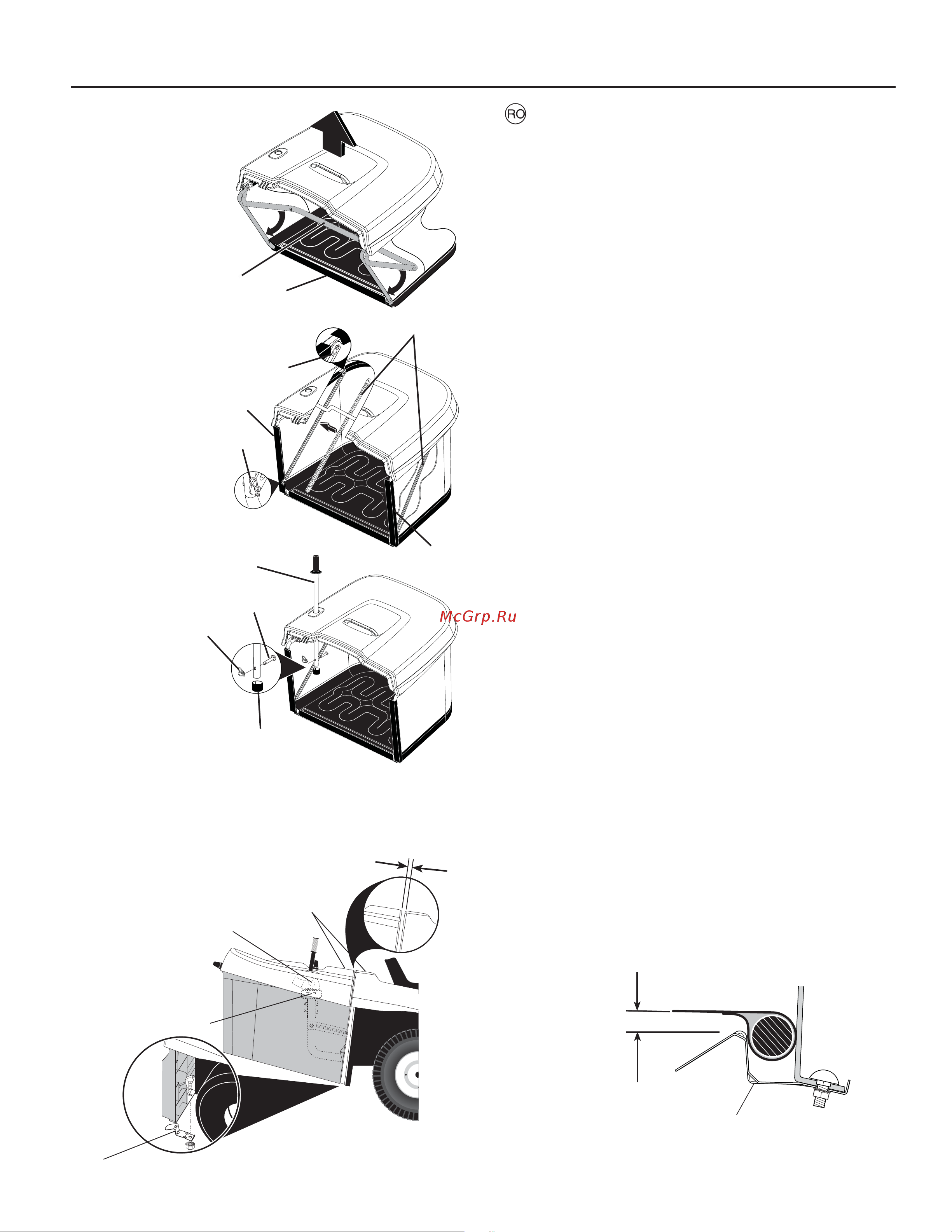

Asamblarea colectorului
OBSERVAŢIE: Pentru uşurarea asamblării, mai ales când
introduceţi ţeava colectorul în ansamblul colector, ar fi bine
să cereţi ajutorul încă unei persoane.
• Întindeţi sacul deplasând ţeava frontală a maşinii de
împachetat în saci în faţă, până la punctul maxim, şi
apăsând bandajele de vinil din partea inferioară pe ţeavă.
• Instalaţi, în interiorul sacului, bare de întindere şi arcuri
de fi xare pe bolţuri situate în ambele părţi ale sacului,
conform desenului.
• Apăsaţi bandajele de vinil pe laturile ţevii frontale a maşinii
de împachetat în saci.
• Glisaţi mânerul benei colectorului prin nişă până pe partea
superioară a colectorului, introduceţi ştiftul cu cap şi gaură
pt. cui spintecat 10 x 44mm şi asiguraţi-l cu un inel de
siguranţă.
• Puneţi un capac pe cap
ătul mânerului benei colectorului.
OBSERVAŢIE: La următoarele utilizări ştiftul cu cap şi gaură
pt. cui spintecat poate fi scos din mâner pentru a putea curăţa
cu el jgheabul blocat.
Reglarea fi nă a colectorului
Pentru funcţionarea adecvată a colectorului, s-ar putea să
fi e nevoie de ajustarea lui. Trebuie să existe o distanţă de 6
mm (1/4”) - 9 mm (3/8”) între partea superioară a colectorului
şi apărătoare sau partea superioară a colectorului poate fi la
aceeaşi înălţime cu partea superioară a apărătorii.
Ajustarea poziţiei colectorului:
Ajustare orizontală
• Slăbiţi puţin piuliţele care fi xează tijele orizontale de
reglare din stânga şi din dreapta colectorului. Slăbiţi-le
doar atât încât să poată să fi e efectuate reglajele, nu le
desfaceţi complet.
• Mişcaţi tijele înainte sau înapoi, pe lungimea dorită pentru
deplasarea ansamblului colector. Strângeţi bine piuliţele
din nou.
Ajustare verticală
• Slăbiţi puţin piuliţele care fi xează tijele verticale de reglare
din stânga şi din dreapta colectorului. Slăbiţi-le doar atât
încât să poată să fi e efectuate reglajele, nu le desfaceţi
complet.
• Mişcaţi tijele în sus sau în jos, pe lungimea dorită pentru
deplasarea ansamblului colector. Strângeţi bine piuliţele
din nou.
• Montaţi la loc ansamblul de colectare şi verifi caţi alinierea
colectorului cu apărătoarea. Dacă este necesar, repetaţi
opraţiunea până la potrivirea perfectă.
• ‘Dupa ce s-a obtinut fi xarea dorita, demontati excavatorul
de pe tractor si instalati zavorul pentru excavator (4)
pe placa din spate a tractorului, dupa cum este indicat.
Strangeti bine.
• Montaţi dispozitivul de însăcuire şi coborâţi-l cu atenţie
pentru a activa dispozitivul de fi xare.
• Măsuraţi distanţa între dispozitivul de însăcuire şi cel de
fi xare după cum este indicat. Dacă distanţa nu este de 10
mm – 16 mm, demontaţi dispozitivul şi repetaţi operaţia
de ajustare pe verticală în mod corespunzător.
1. Suprafeţe netede superioare
2. Tijă de reglare în plan orizontal
3. Tijă de reglare în plan vertical
4. Zavorul excavatorului’
029
0
6
0
2
9
0
5
2
1
4
3
4
5
5
029
0
7
6
7
8
9
3. Bare de întindere
4. Inel de siguranţă
5. Bandaj de PVC
6. Ţeava mânerului
7. Ştift cu cap şi gaură pt.
cui spintecat 10 x 44mm
8. Inel de siguranţă
9. Capac
Pentru transformarea în colector, protector sau golitor,
vezi capitolul 5 al acestui manual.
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
0
2
9
83
10MM (7/16") - 16MM (5/8")
4
