Partner P12597RB [31/84] Groza turētāja regulēšana
![Partner P12597RB [31/84] Groza turētāja regulēšana](/views2/2013191/page31/bg1f.png)
31
2
029
0
6
0
2
9
0
5
2
1
4
3
4
5
5
029
0
7
6
7
8
9
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
0
2983
10MM (7/16") - 16MM (5/8")
4

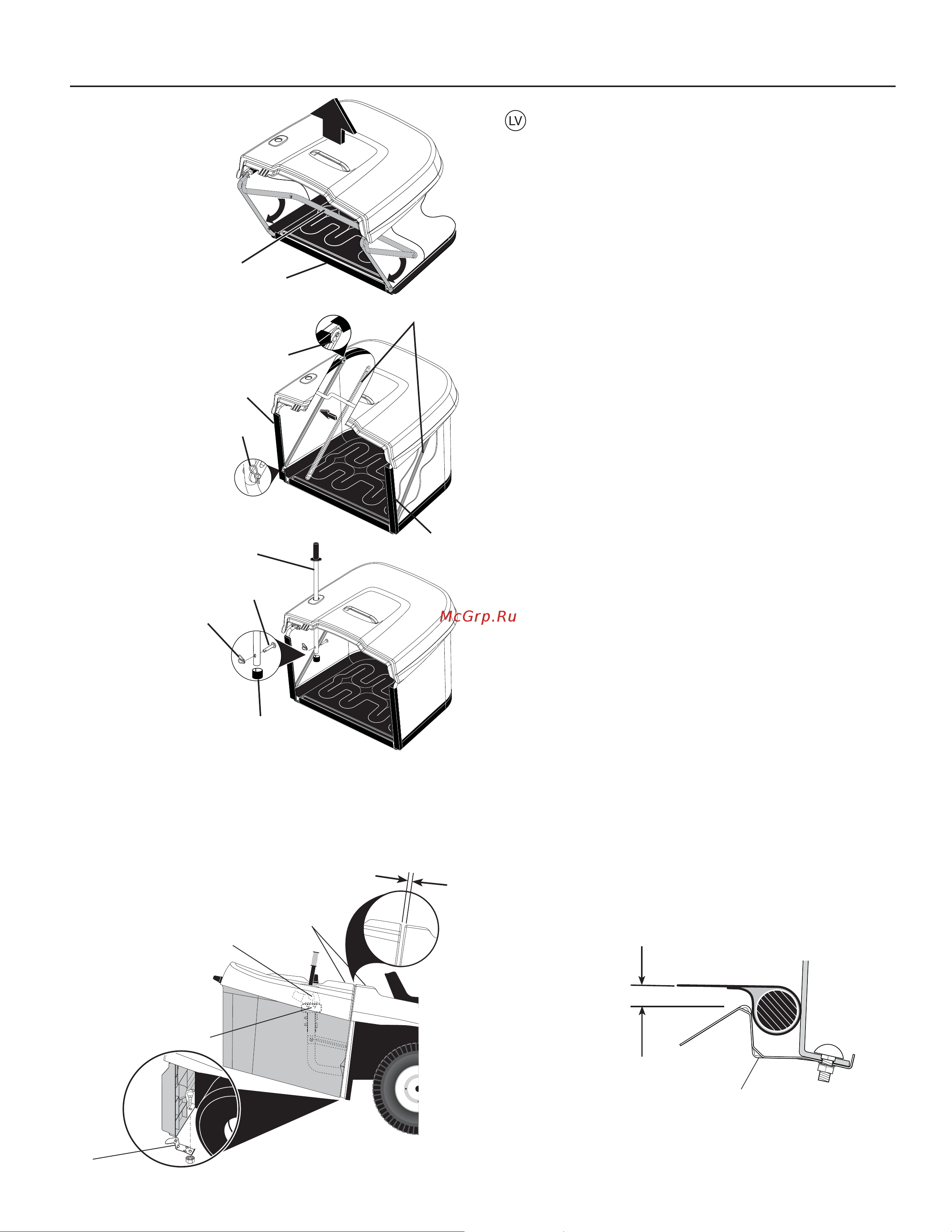

1. Priekšējā groza
turētāja caurule
2. Vinila stiprinājums
3. Izveramie stiei
Lai samontētu groza turētāju
IEVĒROJIET: Lai jums būtu vieglāk montēt, varat pieaicināt
kādu palīgā, liekot groza turētāju kopā.
• Atveriet maisu, pilnb noliecot priekšjo maisa uzpildes cauruli
uz priekšu un ievietojot apakšjo vinila savienotju caurul.
• Maisa iekšpus ievietojiet izveramos stieus un uzlieciet
fi ksjošas atsperes uz tapm abs maisa puss, k pardts attl.
• Iespiediet vinila savienotjus maisa uzpildes caurules
priekšgala snos.
• Samontējiet priekšējās un augšējās groza turētāja
caurules, izmantojot četras (4) piedāvātās ¼ x 50,8
mm apaļgalvas skrūves un pretuzgriežņus. Kārtīgi
aizskrūvējiet.
• Uzvelciet visus vinila stiprinājumus pāri groza turētāja
caurulēm.
• Izstumiet groza turētāja izmetes rokturi cauri caurumam
groza turētāja augšā, uzstādiet pārvietojamo tapu un
nostipriniet ar aiztura atsperi.
• Uzspiediet vāku pār groza turētāja izmetes roktura galu.
IEVĒROJIET: Turpmākai lietošanai pārvietojamo tapu var
izņemt, lai varētu izmantot rokturi vada tīrīšanai, kad ir kļuvis
netīrs.
Groza turētāja regulēšana
Lai grozs darbotos un izskatītos labi, iespējams ir jānoregulē
groza turētāja montāža. Starp groza turētāja augšu un
aizsargrežģi ir jābūt 6mm (1/4”)-9mm (3/8”) lielai spraugai
un groza turētāja augšējai virsmai ir jābūt vienā līmenī ar
aizsargrežģa augšējo virsmu. Lai noregulētu groza turētāja
pozīciju:
Horizontālā regulēšana
• Viegli atlaidiet vaļīgāk uzgriežņus, kas nostiprina groza
turētāja labās un kreisās puses horizontālās regulēšanas
kronšteinus. Palaidiet tikai tik vaļīgi, lai kronšteini paliktu
savā vietā, bet varētu kustēties.
• Pabīdiet kronšteinus uz priekšu vai atpakaļ par tik daudz,
par cik jūs gribat, lai maiss kustētos. Kārtīgi aizgrieziet
aizgriežņus.
Vertikālā regulēšana
• Viegli atlaidiet vaļīgāk uzgriežņus, kas nostiprina vertikālās
regulēšanas kronšteinus. Palaidiet tikai tik vaļīgi, lai
kronšteini paliktu savā vietā, bet varētu kustēties.
• Pabīdiet kronšteinus uz priekšu vai atpakaļ par tik daudz,
par cik jūs gribat, lai maiss kustētos. Kārtīgi aizgrieziet
aizgriežņus.
• Uzstādiet atpakaļ samontēto groza turētāju un pārbaudiet
kā groza turētājs ir piestiprināts pie aizsargrežģa. Ja
nepieciešams, atkārtojiet procesu, kamēr esat sasnieguši
vēlamo regulēšanas pozīciju.
1. Augšējās virsmas līdzenas
2. Horizontālais regulēšanas kronšteins
3. Vertikālais regulēšanas kronšteins
4. Bagarçtâja aizslçgs
4. Atsperu aizture
5. Vinila stiprinājums
6. Izb
ēršanas roktura caurule
7. Pārvietojama tapa10 x 44mm
8. Atsperu aizture
9. Vāks
Lai pārslēgtu uz groza turētāju, mulčēšanu vai izsviešanu,
skatiet šo instrukciju „5. nodaļu”.
