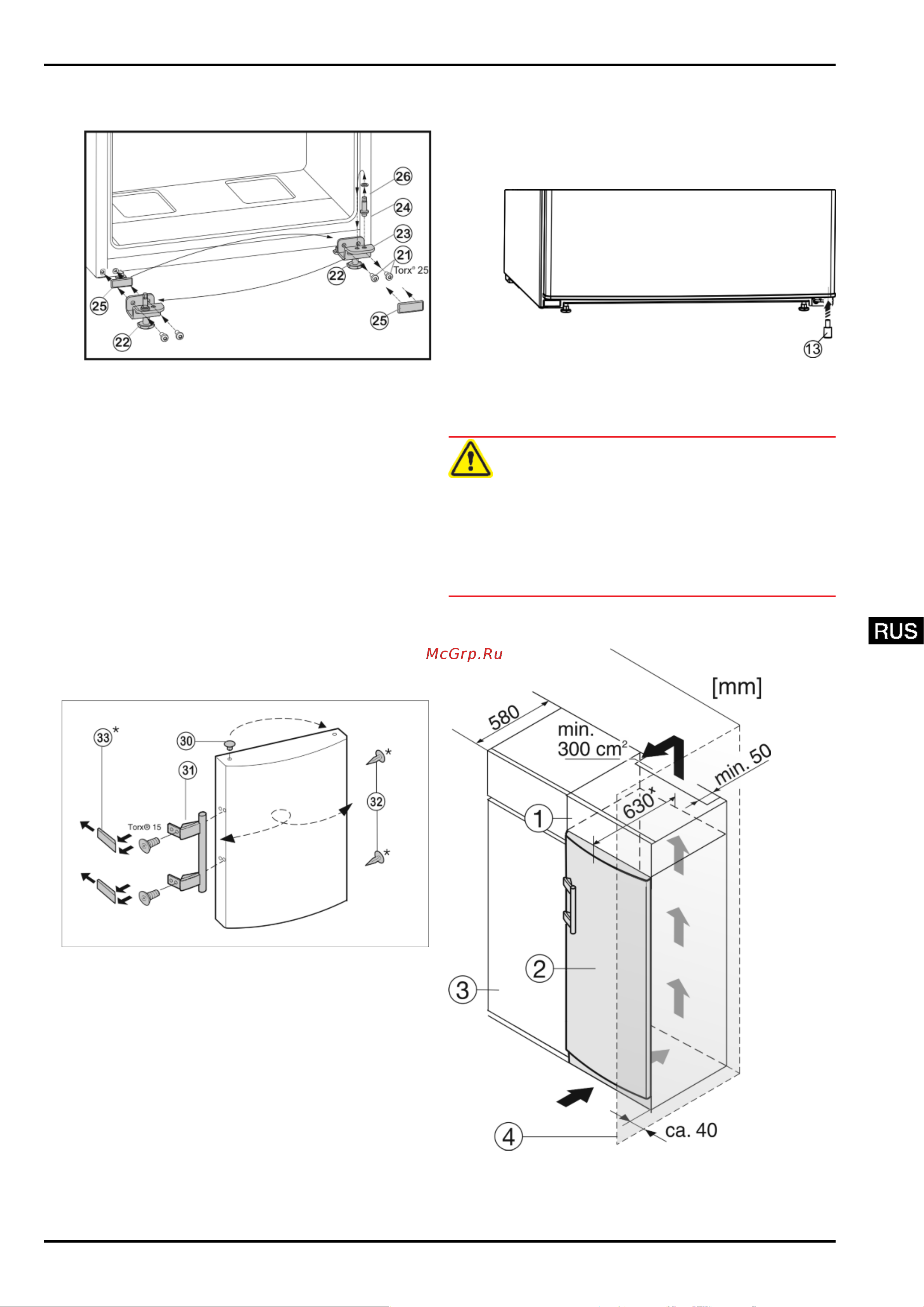

4.3.3 Переустановите нижние опорные
детали
Fig. 8
u
Открутите крепежные винты
Fig. 8 (21)
.
u
Снимите нижний опорный кронштейн
Fig. 8 (23)
вместе
с опорным пальцем
Fig. 8 (24)
, шайбой
Fig. 8 (26)
и регу-
лируемой опорой
Fig. 8 (22)
.
u
Открутите опорный палец
Fig. 8 (24)
вместе с шайбой
Fig. 8 (26)
и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Аккуратно снимите защитную пластину
Fig. 8 (25)
и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн
Fig. 8 (23)
вместе с опорным пальцем
Fig. 8 (24)
, шайбой
Fig. 8 (26)
и регулируемой опорой
Fig. 8 (22)
с новой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.4 Перестановка ручки
u
Извлеките пробку
Fig. 9 (30)
из опорной втулки дверцы
и переставьте.
Fig. 9
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 9 (31)
, пробку
Fig. 9 (32)
и
прижимные пластины
Fig. 9 (33)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.
4.3.5 Монтаж двери
u
Установите дверь сверху на опорный палец
Fig. 8 (24)
.
u
Закройте дверь.
u
Установите верхний опорный кронштейн
Fig. 5 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx® 25)
Fig. 5 (4)
. При необходимости
используйте аккумуляторный шуруповерт.
u
Наденьте и защелкните крышку
Fig. 5 (1)
на противопо-
ложной стороне снаружи.
u
Также наденьте сверху и защелкните крышку
Fig. 5 (2)
на противоположной стороне.
u
Выверните регулируемую опору
Fig. 8 (22)
на нижнем
опорном кронштейне
Fig. 8 (23)
до ее соприкосновения
с полом.
Fig. 10
u
Снова вставьте в дверь распорную деталь
Fig. 10 (13)
справа внизу – это важно для обеспечения устойчи-
вости устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 11
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
