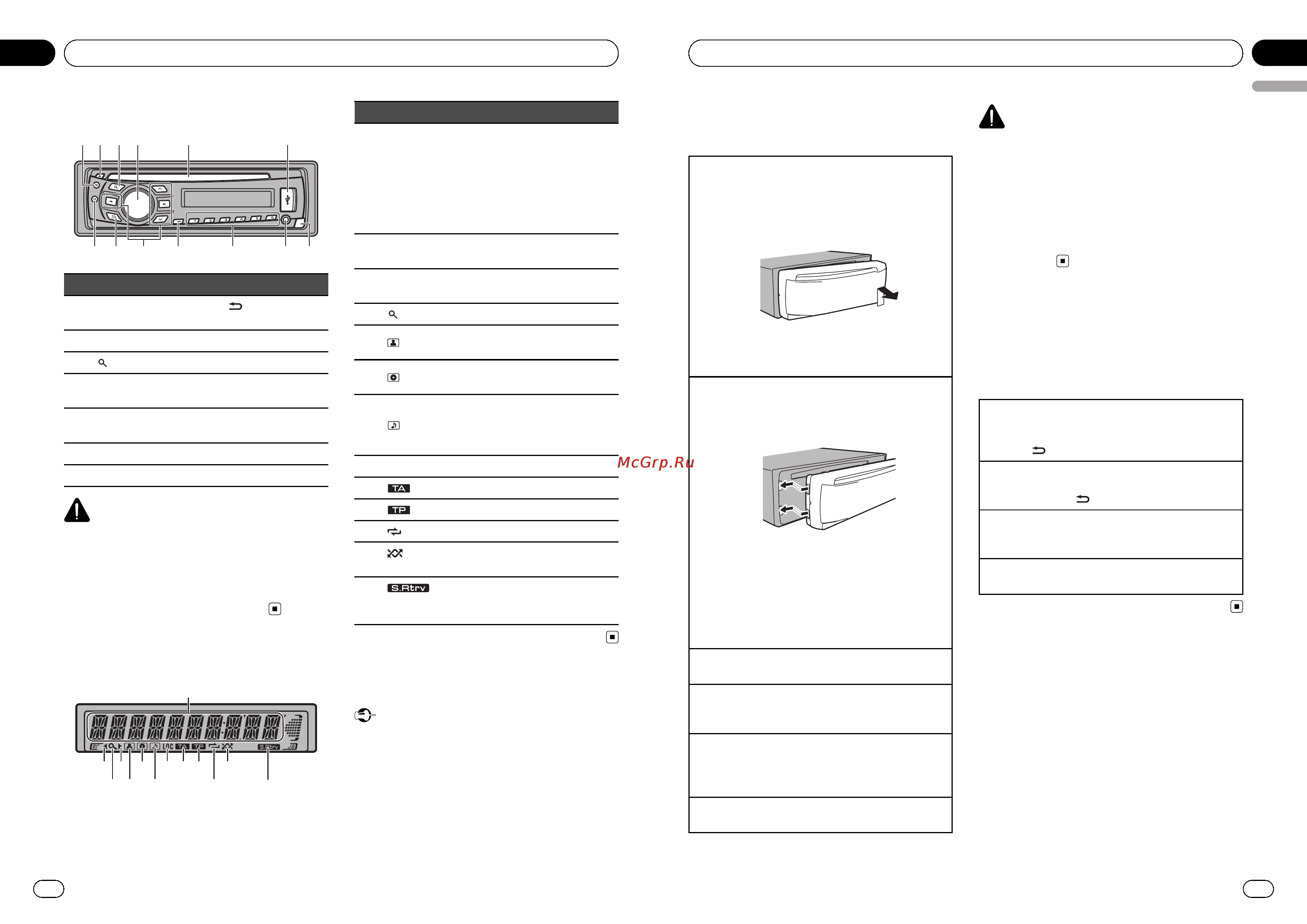

Head unit
1
24 5 63
78 a b c d9
Part Part
1 S (SRC/OFF) 8
(Back/display/
scroll)
2 h (eject) 9 a/b/c/d
3
(list) a TA/NEWS
4
MULTI-CONTROL
(M.C.)
b 1 to 6
5 Disc loading slot c
AUX input jack (3.5
mm stereo jack)
6 USB port d Detach button
7 B (BAND/ESC)
CAUTION
! Use an optional Pioneer USB cable (CD-U50E)
to connect the USB audio player/USB mem-
ory as any device connected directly to the
unit will protrude out from the unit and may
be dangerous.
! Do not use unauthorized products.
Display indication
4
5
63
7
8 a
b
c
d
9
1
2
Indicator State
1
Main dis-
play sec-
tion
! Tuner: band and frequency
! RDS: program service name,
PTY information and other lit-
eral information
! Built-in CD player and USB:
elapsed playback time and
text information
2 c
An upper tier of folder or menu
exists.
3 d
A lower tier of folder or menu ex-
ists.
4
(list) The list function is operated.
5
(artist)
The disc (track) artist name is dis-
played.
6
(disc)
The disc (album) name is dis-
played.
7
(song)
The track (song) name is dis-
played.
A playable audio file has been se-
lected while operating the list.
8 LOC Local seek tuning is on.
9
(TA) TA functio n is on.
a
(TP) A TP station is tuned in.
b
(repeat) Track or folder repeat is on.
c
(ran-
dom)
Random play is on.
d
(sound re-
triever)
The sound retriever function is
on.
Basic Operations
Important
! Handle gently when removing or attaching
the front panel.
! Avoid subjecting the front panel to excessive
shock.
! Keep the front panel out of direct sunlight and
high temperatures.
En
4
Section
02
Operating this unit
! To avoid damaging the device or vehicle inter-
ior, remove any cables and devices attached
to the front panel before detaching it.
Removing the front panel to protect your unit from
theft
1 Press the detach button to release the front
panel.
2 Push the front panel upward and pull it toward
you.
3 Always keep the detached front panel in a protec-
tion device such as a protection case.
Re-attaching the front panel
1 Slide the front panel to the left.
Make sure to insert the tabs on the left side of the
head unit into the slots on the front panel.
2 Press the right side of the front panel until it is
firmly seated.
If you cannot attach the front panel to the head
unit successfully, make sure that you are placing
the front panel onto the head unit correc tly. For-
cing the front panel into place may result in da-
mage to the front panel or head unit.
Turning the unit on
1 Press S (SRC/OFF) to turn the unit on.
Turning the unit off
1 Press and hold S (SRC/OFF) until the unit turns
off.
Selecting a source
1 Press S (SRC/OFF) to cycle between:
TUNER (tuner)—CD (built-in CD player)—USB
(USB)—AUX (AUX)
Adjusting the volume
1 Turn M.C. to adjust the volume.
CAUTION
For safety reasons, park your vehicle when remov-
ing the front panel.
Note
When this unit’s blue/white lead is connected to
the vehicle’s auto-antenna relay control terminal,
the vehicle’s antenna extends when this unit’s
source is turned on. To retract the antenna, turn
the source off.
Menu operations identical
for function settings/audio
adjustments/initial
settings/lists
Returning to the previous display
Returning to the previous list (the folder one level
higher)
1 Press
.
Returning to the main menu
Returning to the top tier of list
1 Press and hold
.
Returning to the ordinary display
Canceling the initial setting menu
1 Press B (BAND/ESC).
Returning to the ordinary display from the list
1 Press B (BAND/ESC).
En
5
English
Section
02
Operating this unit
<CRD4528-A/N>3
