Pioneer DEH-2300UBB [30/84] Italiano
Collegamenti
Importante
! Quando si installa questa unità in un veicolo
che non dispone della posizione ACC (acces-
soria) per l’interruttore della chiave di avvia-
mento, se non si collega il cavo rosso a un
terminale accoppiato al funzionamento del-
l’interruttore della chiave di avviamento, la
batteria potrebbe scaricarsi.
O
N
S
T
A
R
T
O
F
F
Con posizione ACC Senza posizione ACC
! Se questa unità viene utilizzata in condizioni
diverse dalle seguenti, potrebbero verificarsi
incendi o malfunzionamenti.
— Veicoli dotati di batteria da 12 volt e messa
a terra negativa.
— Altoparlanti con uscita nominale da 50 W
e impedenza nominale compresa tra 4
ohm e 8 ohm.
! Per evitare rischi di cortocircuito, surriscalda-
mento o malfunzionamento, accertarsi di se-
guire le indicazioni riportate di seguito.
— Prima dell’installazione, scollegare il mor-
setto negativo della batteria.
— Assicurare i cavi con morsetti per cavi o
nastro adesivo. Per proteggere i cavi, avvol-
gere nastro adesivo attorno agli stessi nei
punti in cui entrano in contatto con parti
metalliche.
— Posizionare tutti i cavi in modo che non
possano entrare in contatto con compo-
nenti mobili, come la leva del cambio e i bi-
nari dei sedili.
— Non posizionare i cavi in luoghi soggetti a
surriscaldamento, come le bocchette del-
l’impianto di riscaldamento.
— Non collegare il cavo giallo alla batteria fa-
cendolo passare attraverso fori nel vano
motore.
— Rivestire tutti i connettori scollegati con
nastro isolante.
— Non mettere in cortocircuito i cavi.
— Non condividere mai l’alimentazione con
altri dispositivi tagliando l’isolante del cavo
di alimentazione dell’unità. La capacità di
carico di corrente del cavo è limitata.
— Utilizzare esclusivamente un fusibile con
la portata prescritta.
— Non collegare mai direttamente a terra il
cavo negativo dell’altoparlante.
— Non legare mai assieme cavi negativi di
più altoparlanti.
! Quando questa unità è accesa, i segnali di
controllo vengono trasmessi dal cavo blu/
bianco. Collegare questo cavo al telecomando
di sistema di un amplificatore di potenza
esterno o al terminale di controllo del relè del-
l’antenna automatica del veicolo (max. 300
mA 12 V CC). Se il veicolo è dotato di un’an-
tenna a vetro, collegarla al terminale di ali-
mentazione di potenza dell’antenna.
! Non collegare mai il cavo blu/bianco al termi-
nale di alimentazione dell’amplificatore di po-
tenza esterno. Inoltre, non collegarlo mai al
terminale di alimentazione dell’antenna auto-
matica. In caso contrario, la batteria potrebbe
scaricarsi o potrebbero verificarsi malfunzio-
namenti.
! Il cavo nero è la messa a terra. I cavi di messa
a terra per questa unità e per le altre apparec-
chiature (soprattutto per i prodotti ad alta ten-
sione, quali l’amplificatore di potenza) devono
essere collegati separatamente. In caso con-
trario, se scollegati accidentalmente, potreb-
bero provocare incendi o malfunzionamenti.
Questa unità
1
3
4 5
2
1 Ingresso cavo di alimentazione
2 Uscita posteriore o del subwoofer
3 Ingresso antenna
4 Fusibile (10 A)
It
58
Sezione
03
Installazione
5 Ingresso remoto cablato
Solo per i modelli DEH-2300UB, DEH-2300UBB
e DEH-2320UB.
È possibile collegare un adattatore per teleco-
mando cablato (venduto a parte).

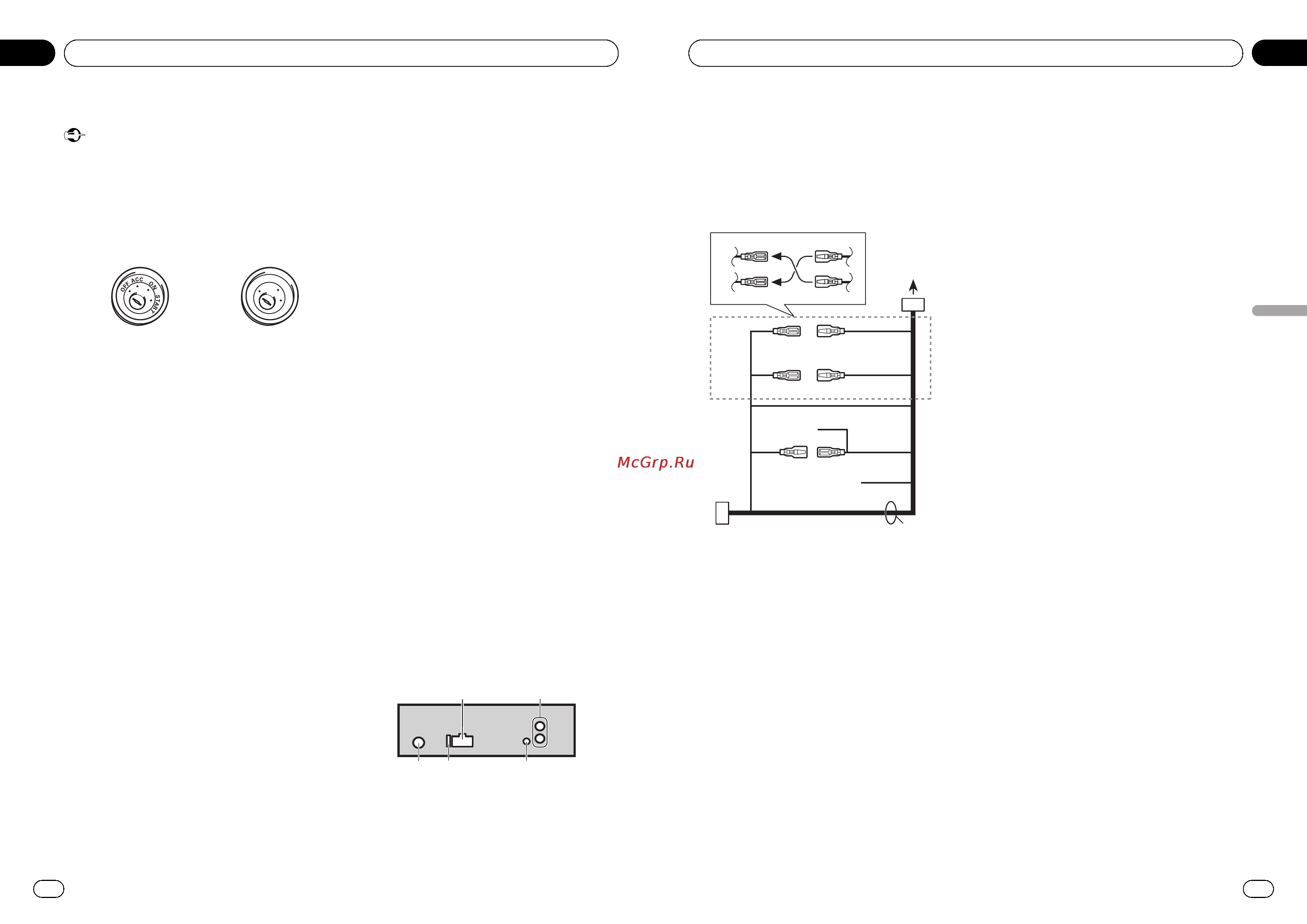

Cavo di alimentazione
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1 All’ingresso del cavo di alimentazione
2 A seconda del tipo di veicolo, la funzione di 3
e 5 potrebbe essere diversa. In questo caso,
accertarsi di collegare 4 a 5 e 6 a 3.
3 Giallo
Riserva (o accessorio)
4 Giallo
Collegare al terminale di alimentazione co-
stante 12 V.
5 Rosso
Accessorio (o riserva)
6 Rosso
Collegare al terminale controllato dall’interrut-
tore di accensione (12 V CC).
7 Collegare insieme i cavi dello stesso colore.
8 Nero (messa a terra telaio)
9 Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re 9 e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai 9 e b.
a Blu/bianco
Collegare al terminale di controllo del sistema
dell’amplificatore di potenza (max. 300 mA 12
V CC).
b Blu/bianco
Collegare al terminale di controllo del relè del-
l’antenna automatica (max. 300 mA 12 V CC).
c Giallo/nero
Solo per i modelli DEH-2300UB, DEH-2300UBB
e DEH-2320UB.
Se si utilizza un apparecchio dotato di funzio-
ne di silenziamento, collegare questo cavo al
cavo di silenziamento audio di tale apparec-
chio. In caso contrario, non collegare il cavo
di silenziamento audio.
d Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro + o subwoofer +
Verde/nero: Posteriore sinistro * o subwoofer
*
Viola: Posteriore destro + o subwoofer +
Viola/nero: Posteriore destro * o subwoofer
*
e Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe es-
sere diviso in due. In questo caso, accertarsi
di collegare entrambi i connettori.
Note
! Cambiare le impostazioni iniziali dell’unità.
Fare riferimento a SW CONTROL (impostazio-
ne dell’uscita posteriore e del subwoofer) a pa-
gina 56.
L’uscita subwoofer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 Ω), assicu-
rarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili verde
e verde/nero.
It
59
Sezione
Italiano
03
Installazione
<CRD4528-A/N>30
