115
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
• Не подносите близко открытое
пламя и искрящие предметы, не
курите поблизости.
ПЕРВАЯ ПОМОЩЬ: Если элект-
ролит попал в глаза, тщательно
промывайте их теплой водой в те-
чение не менее 15 минут и немед-
ленно обратитесь за медицинской
помощью.
• ЯД: Электролит является ядови-
тым веществом.
ПЕРВАЯ ПОМОЩЬ:
— При попадании на тело: Тща-
тельно промойте пораженное
место водой.
— При попадании внутрь: Выпейте
большое количество воды или
молока.
Затем выпейте молочка магне-
зии или растительного масла и
немедленно обратитесь за ме-
дицинской помощью.
• ХРАНИТЕ В МЕСТАХ, НЕДОСТУП-
НЫХ ДЛЯ ДЕТЕЙ.

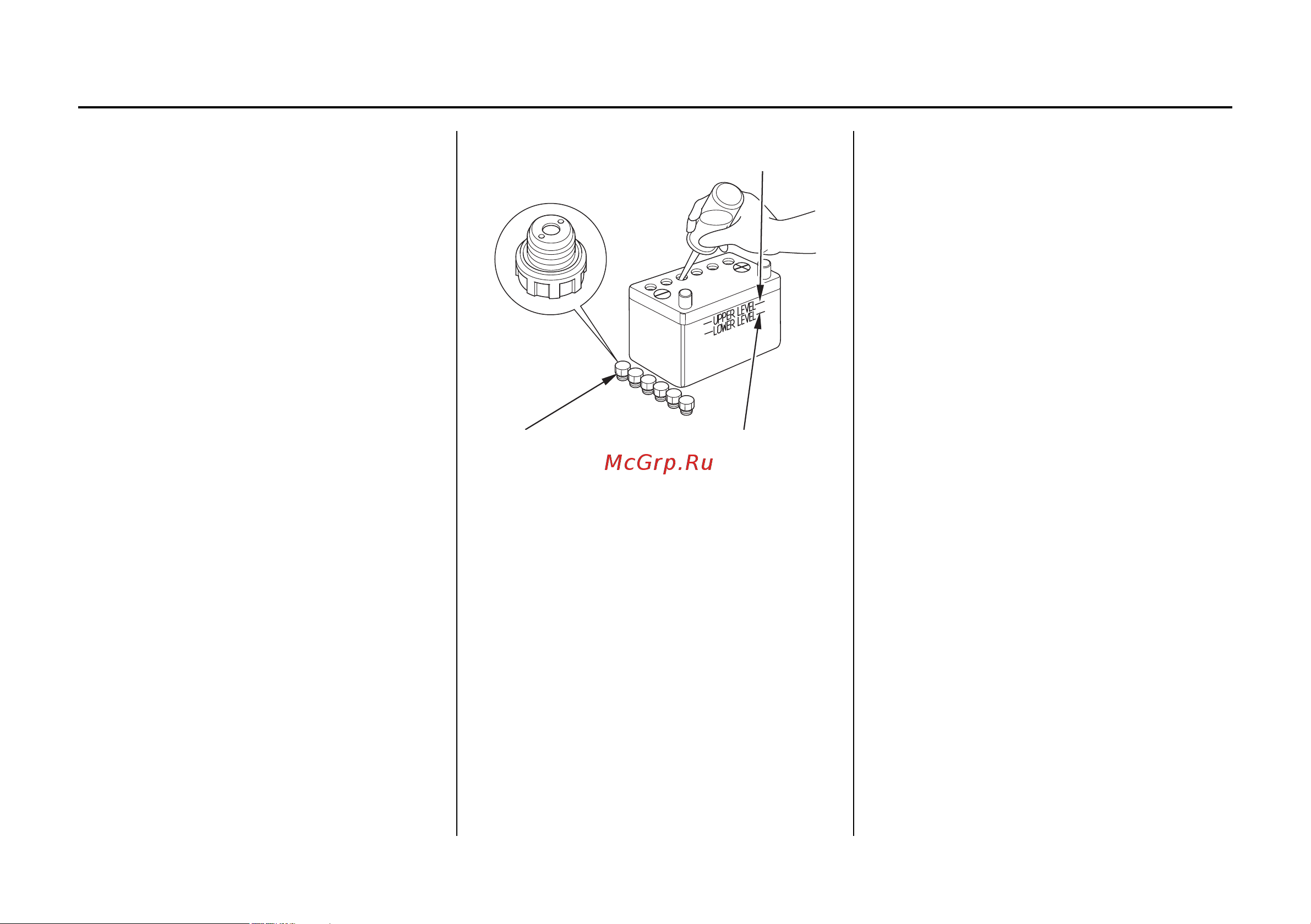

<Уровень электролита в аккумуляторной
батарее>
Проверьте уровень электролита: он должен
находиться между метками максимального
и минимального уровня. Проверьте, чтобы
вентиляционные отверстия в крышках акку-
муляторов не были закупорены. Если уровень
электролита находится около или ниже метки
минимального уровня, то долейте дистилли-
рованную воду и доведите уровень электро-
лита до метки максимального уровня.
<Очистка аккумуляторной батареи>
1. Снимите клемму с отрицательного
полюсного вывода (-), затем - с
положительного полюсного вывода (+).
2. Снимите аккумуляторную батарею,
очистите штыри полюсных выводов
и клеммы проводов с помощью
проволочной щетки или наждачной
бумаги.
Промойте аккумуляторную батарею
снаружи теплым раствором питьевой
соды, следя за тем, чтобы вода
или содовый раствор не попал в
аккумуляторы батареи. Тщательно
протрите аккумуляторную батарею.
МАКСИМАЛЬНЫЙ
УРОВЕНЬ
МИНИМАЛЬНЫЙ
УРОВЕНЬ
КРЫШКИ
АККУМУЛЯТОРОВ
