ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Общие положения)
Тахометр с цифровой индикацией может вы-
полнять следующие функции.
• Тахометр
• Счетчик мото-часов
• Указатель угла установки мотора
• Индикатор нормального давления
моторного масла
• Сигнализатор перегрева двигателя
• Индикатор ACG
• Индикатор PGM-FI
Инструкции по работе с цифровым тахомет-
ром см. в “Руководстве по эксплуатации”,
которое прилагается к каждому прибору.
Спидометр с цифровой индикацией может
выполнять следующие функции.
Спидометр
• Указатель уровня топлива
• Вольтметр
• Указатель пройденного расстояния
• Комплексный расходомер топлива
• Указатель расхода топлива
• Измеритель расхода топлива
Инструкции по работе с цифровым спидо-
метром см. в “Руководстве по эксплуатации”,
которое прилагается к каждому прибору.

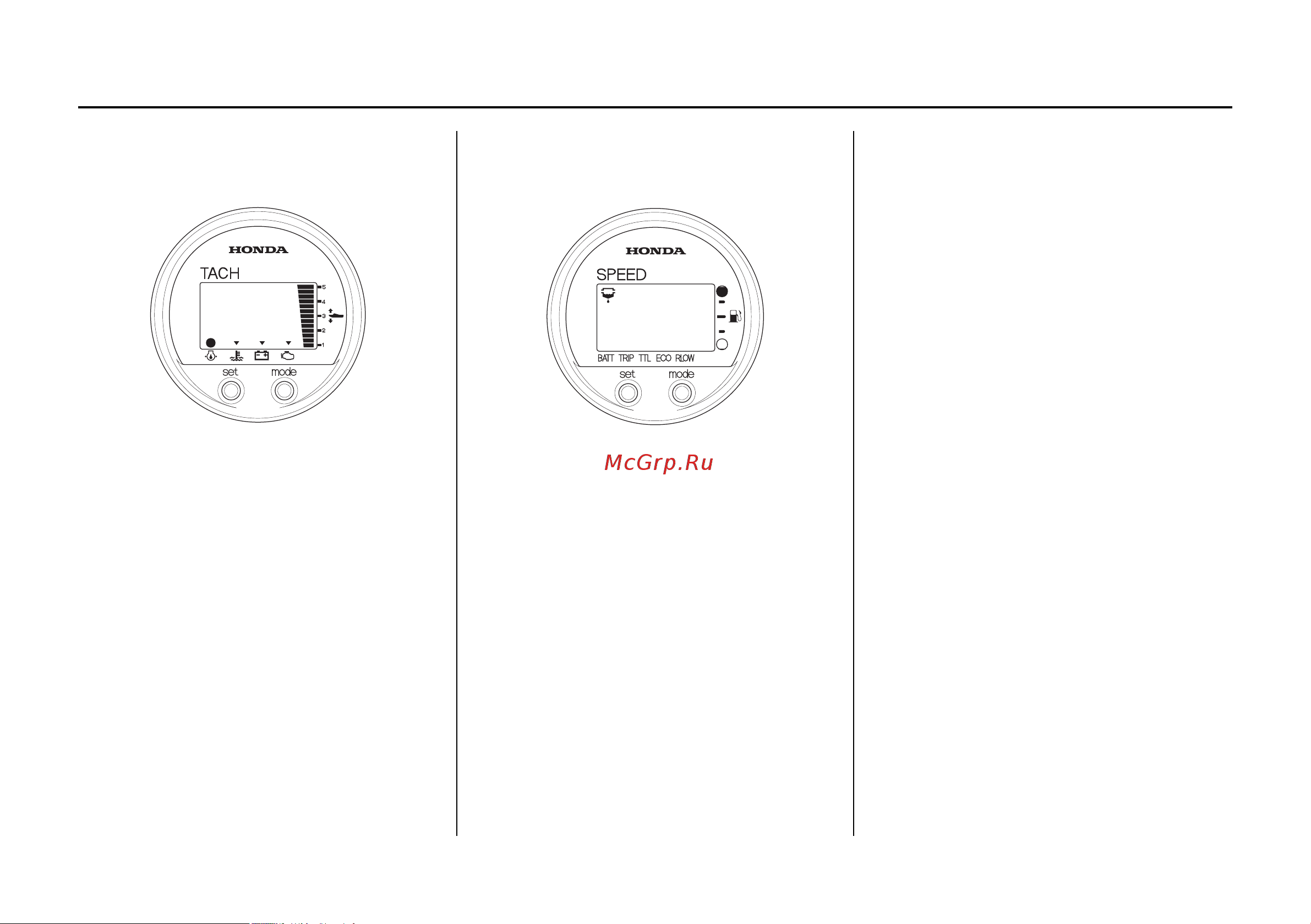

Цифровой тахометр
(дополнительное оборудование) Тип R)
Цифровой спидометр
(дополнительное оборудование): Тип R)
