46
Подключение проводов к аккумуляторной
батарее:
1. Присоедините провод с красной клеммой
к положительному (+) полюсному выводу
аккумуляторной батареи.
2. Присоедините провод с черной клеммой
к отрицательному (-) полюсному выводу
аккумуляторной батареи.
ПРИМЕЧАНИЕ:
Если на лодке установлено два подвесных
мотора, подключите аккумуляторную бата-
рею к правому и левому мотору.
ПРИМЕЧАНИЕ
• Обратите внимание, что сначала
присоединяется провод к положительному
( + ) выводу батареи. При отключении
аккумуляторной батареи отсоедините
сначала провод от отрицательного (-)
вывода, а затем от положительного (+)
вывода батареи.
• Ненадежное крепление клемм проводов на
выводах аккумуляторной батареи может
привести к нарушению нормальной работы
стартера.
• Не перепутайте полярность при
подключении проводов к аккумуляторной
батарее. В противном случае выйдет из
строя система зарядки аккумуляторной
батареи.
• Не отсоединяйте провода от
аккумуляторной батареи при работающем
двигателе. Отключение проводов во время
работы двигателя приведет к повреждению
электрической системы подвесного мотора.
• Рекомендуем не размещать топливный бак
вблизи аккумуляторной батареи.
• Удлинитель провода: Использование
удлинителя приведет к падению рабочего
напряжения из-за длины провода и
увеличения количества соединений.
Падение напряжения может вызвать
срабатывание зуммера при использовании
стартера, кроме того, двигатель может
не запуститься. Если подвесной мотор
запускается и за этим следует включение
зуммера, это может указывать на низкое
напряжение в цепи.

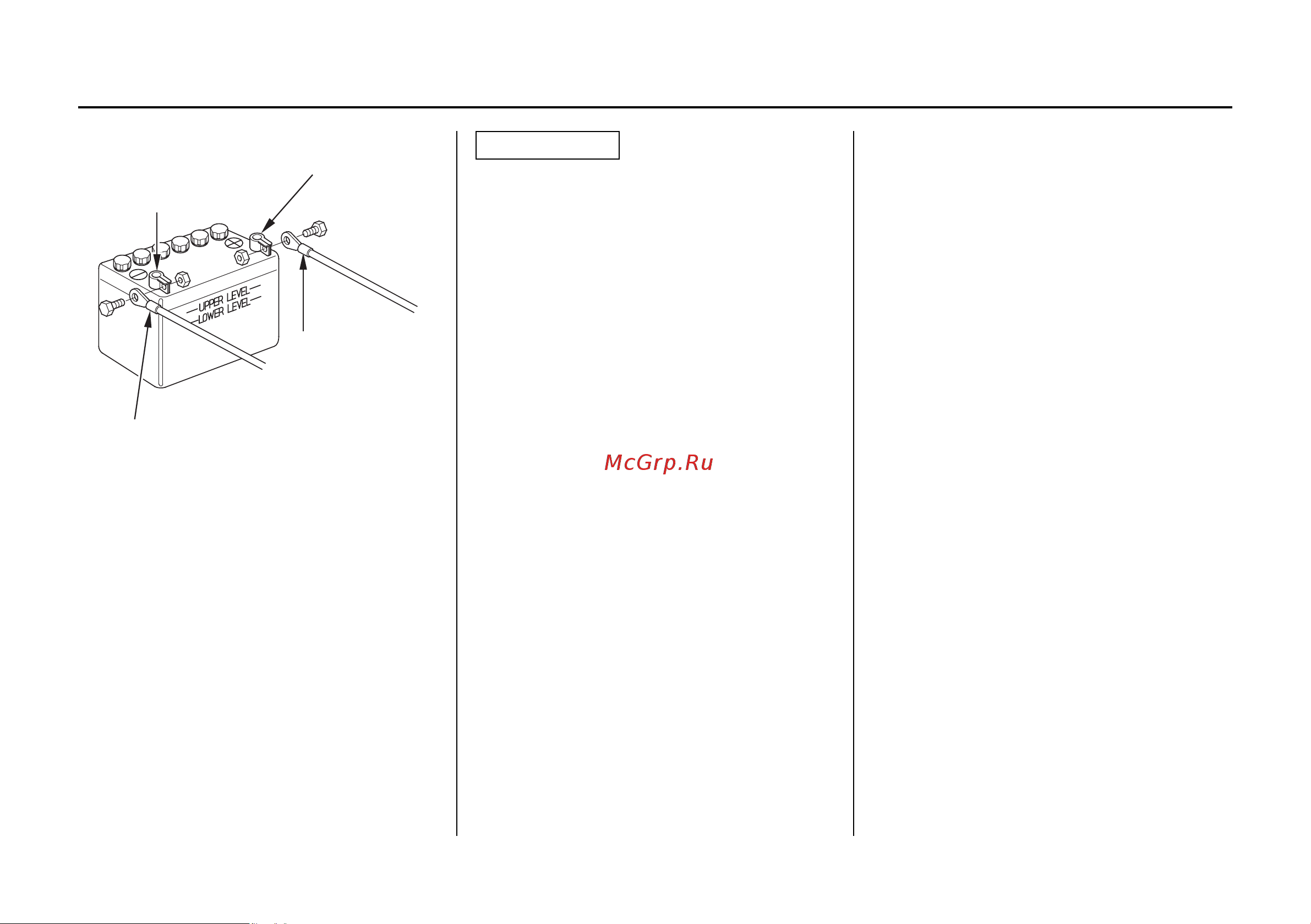

УСТАНОВКА ПОДВЕСНОГО МОТОРА
(-) ОТРИЦАТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
(+) ПОЛОЖИТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
ЧЕРНЫЙ
КРАСНЫЙ
