ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Общие положения)

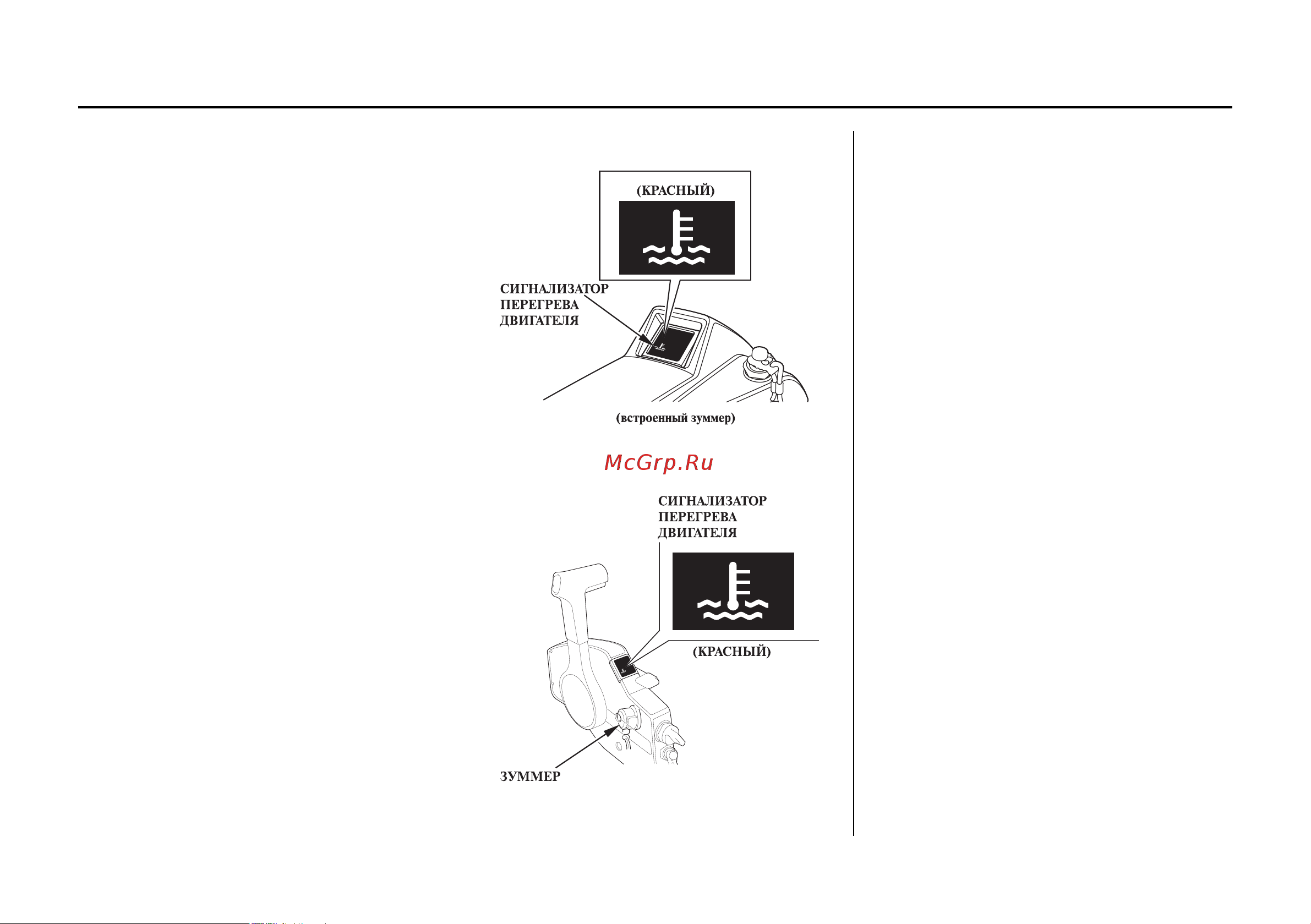

Сигнализатор перегрева двигателя/Зуммер
При неисправности системы охлаждения
двигателя загорается сигнализатор перегре-
ва двигателя и включается зуммер. При этом
происходит уменьшение частоты вращения
вала двигателя.
Сигнализатор неисправности системы
энергоснабжения генератора переменного
тока/Зуммер
При неисправности системы энергоснабже-
ния загорается сигнализатор ACG и включа-
ется зуммер.
(Тип Н)
(тип R1)
