13
5140.00.0.000М РЭ [0]
6 УСТАНОВКА
●ЗАПРЕЩАЕТСЯ РАСПАКОВАННУЮ ПЛИТУ ПЕРЕНОСИТЬ ЗА РУЧКУ
ДВЕРЦЫ.

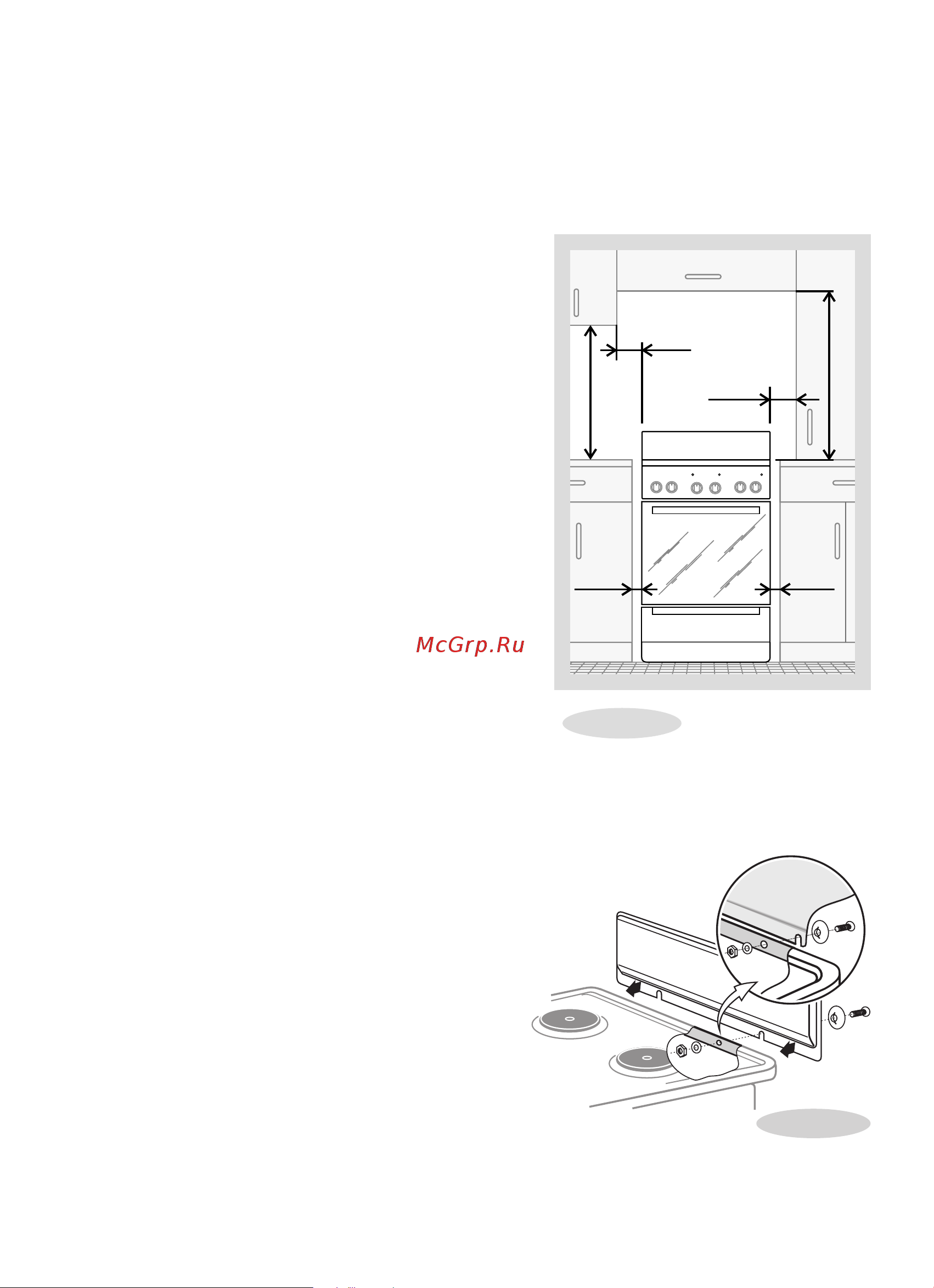

ПЛИТА УСТАНАВЛИВАЕТСЯ НА ПОЛ. УСТАНОВКА ПЛИТЫ НА ПОДСТАВКУ
НЕ ДОПУСКАЕТСЯ. Минимальные
расстояния, которые необходимо
выдержать при установке плиты, показаны
на рис. 8.
● Прибор нельзя устанавливать за
декоративной дверцей во избежание
перегрева.
● Задняя кромка стола плиты должна
отстоять от стены не менее чем на 50 мм.
● Уровень варочной поверхности плиты
должен быть не ниже уровня столешницы.
● Мебель, расположенная рядом с
плитой, должна быть термостойкой и
выдерживать температуру не менее 100 ºС.
● Стена в местах установки плиты должна
быть выполнена из негорючего материала
●Перед установкой завернуть
регулировочные ножки в винтовые
отверстия, расположенные на нижней
поверхности плиты.
● Точную регулировку плиты по горизонтали
производить широкой отверткой, вращая
ножки внутри хозшкафчика, предварительно
вынув выдвижной ящик. Для удобства вращения чуть приподнимите край плиты
со стороны регулировки.
●Горизонтальность можно проверить уровнем или с помощью сковороды, жир на
которой должен растекаться равномерно, не скапливаясь у края.
● ВНИМАНИЕ: ПОЛИЭТИЛЕНОВУЮ
ПЛЕНКУ (ПРИ НАЛИЧИИ),
ПРЕДОХРАНЯЮЩУЮ ДЕКОРАТИВНОЕ
ПОКРЫТИЕ ДЕТАЛЕЙ, РЕКЛАМНЫЕ
НАКЛЕЙКИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ
ПЛИТЫ НЕОБХОДИМО УДАЛИТЬ!
● Щиток закрепляется перед установкой
плиты (рис. 9).
Рис. 9
50 mm
20 mm 20 mm
200 mm
850 mm
500 mm
Рис. 8
