Gefest ЭП Н Д 5140-E1WH [17/24] Подключение
![Gefest ЭП Н Д 5140-E1WH [17/24] Подключение](/views2/2018633/page17/bg11.png)
15
5140.00.0.000М РЭ [0]
7 ПОДКЛЮЧЕНИЕ
● Плита должна подключаться квалифицированным электриком, в соответствии
с действующими нормами и правилами.
● Схема электрических соединений выполнена
для однофазной сети напряжением
220-230 В (50 Гц).

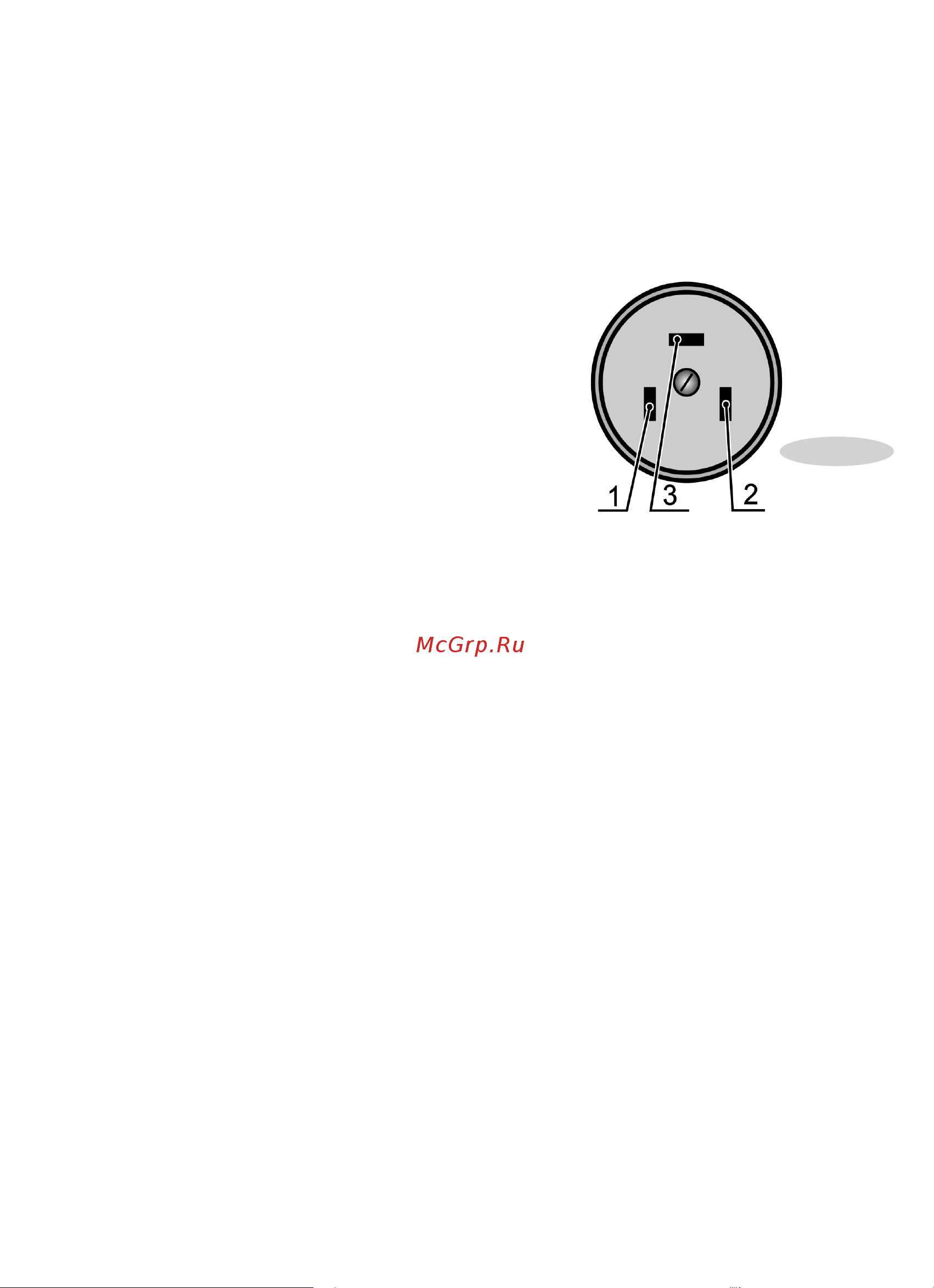

Рис. 11
клемма 1 провода фазы,
клемма 2 нулевого провода,
клемма 3 заземления.
– Соответствие электрических параметров Вашей плиты и электрической
сети.
– Наличие системы заземления и соответствие ее установленным нормам.
– В случае выявления несоответствия необходимо провести доработку
электрической сети и монтаж розетки. Электромонтажные работы должна
выполнить ЖЭС по месту жительства или организация, имеющая право на
установку и обслуживание электроприборов.
– Могут ли предохранители, автоматические выключатели и провода
выдержать дополнительную нагрузку от плиты.
– Находится ли розетка в легкодоступном месте. Плита, поставленная на
рабочее место, не должна ее закрывать.
– Установку ручек управления плиты в нулевом положении.
– Расположение шнура питания после установки плиты на место. Шнур
питания не должен проходить в местах, где температура может достигать
70
0
С (верхняя зона задней стенки).
– Не допускается использование переходников, двойных и более розеток и
удлинителей.
● ВНИМАНИЕ: ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМО В
ТЕЧЕНИЕ ПОЛУЧАСА ПРОГРЕТЬ КОНФОРКИ СТОЛА БЕЗ УСТАНОВКИ
ПОСУДЫ НА ПЕРВОМ ДЕЛЕНИИ (МИНИМАЛЬНАЯ МОЩНОСТЬ) И
ТРУБЧАТЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ (ТЭНЫ) ДУХОВКИ ПРИ ТЕМПЕРАТУРЕ
250
0
С!
Подключение розетки
(вид спереди)
● Вилка и сетевой шнур после установки
прибора должны быть доступны для
обеспечения возможности отключения и не
должны подвергаться нагреву.
Не допускается размещать прибор так,
чтобы розетка находилась над рабочей
зоной.
● Розетку установить из комплекта поставки
плиты. Подключение должно быть
выполнено согласно рисунку 11.
ВНИМАНИЕ: НЕ ДОПУСКАЕТСЯ
ИСПОЛЬЗОВАНИЕ ВИЛКИ И РОЗЕТКИ
РАЗНЫХ ИЗГОТОВИТЕЛЕЙ.
Перед подключением обязательно
проверить:
