1312
при установке на правую фрезу будут иметь изгиб в
сторону редуктора (Рис. 4).

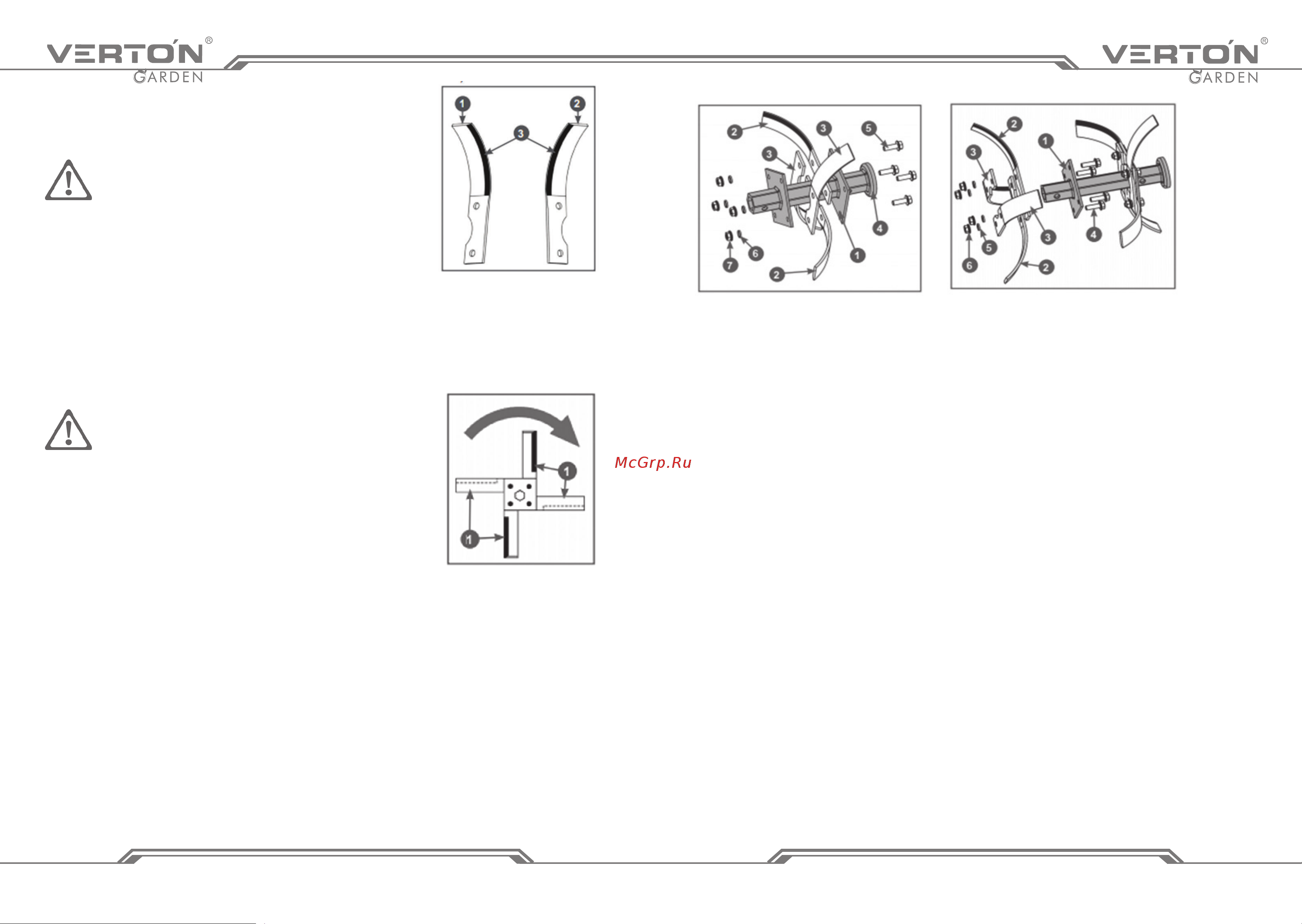

Рис. 4 Ножи фрез
1. Нож правый
2. Нож левый
3. Лезвие ножа
ПРИМЕЧАНИЕ!
Ножи нужно установить на
фланцы оси фрезы так, чтобы при
вращении фрезы вперед (рычаг
переключения передач установлен в
положение передач переднего хода)
лезвия 1 ножей фрезы врезались в
землю (Рис. 5).
Рис. 5
Расположение
ножей на фланцах
оси фрезы
1. Лезвия ножей
2.2 Установите ножи на внутренний (со стороны
редуктора) фланец основной (длинной) секции оси
(Рис. 6).
ПРИМЕЧАНИЕ!
На основной секции оси фрез
имеется защитная чашка 4, пред-
назначенная для защиты сальника
выходного вала редуктора (Рис. 6).
Основные секции фрез устанавли-
ваются на выходной вал редуктора
так, чтобы защитная чашка 4 была
обращена в сторону редуктора. Учи-
тывайте это при сборке фрез.
Со стороны редуктора (защитной
чашки 4) вставьте в отверстия во
внутреннем фланце 1 оси болты 5,
далее в соответствии с рисунком 6
на внутренний фланец с внешней его стороны установите
правые ножи 2 (имеющие изгиб в сторону от редуктора),
затем, как показано на Рис. 6 установите левые ножи 3
(имеющие изгиб к редуктору). После этого установите пру-
жинные шайбы 6 и закрутите гайки 7 (Рис. 6). Затяните все
резьбовые соединения.
Рис. 6 Установка ножей
на внутренний фланец
основной секции оси фрезы
1. Фланец оси внутренний
2. Нож правый
3. Нож левый
4. Чашка защитная
5. Болт
6. Шайба пружинная
7. Гайка
Рис. 7 Установка ножей
на внутренний фланец
основной секции оси фрезы
1. Фланец оси внешний
2. Нож правый
3. Нож левый
4. Болт
5. Шайба пружинная
6. Гайка
2.3 Установите ножи на внешний (со стороны редуктора) фланец 1 основной
(длинной) секции оси (Рис. 7).
Со стороны уже собранной на внутреннем фланце группы ножей вставьте в
отверстия во внешнем фланце 1 оси болты 4, далее в соответствии с рисунком
7 на внешний фланец 1 оси с внешней его стороны установите правые ножи
2 (имеющие изгиб в сторону от редуктора). После этого установите левые
ножи 3 (имеющие изгиб к редуктору) как показано на Рис. 7, затем установите
пружинные шайбы 5 и закрутите гайки 6 (Рис. 7). Затяните все резьбовые
соединения.
2.4 Установите ножи на дополнительную (короткую) секцию оси фрезы. Со
стороны шестигранного хвостовика 1 оси вставьте в отверстия во фланце
2 оси болты 5, далее в соответствии с рисунком 8 на противоположной от
хвостовика 1 стороне фланца 2 оси установите правые ножи 3 (имеющие изгиб
