www.verton-tools.ru
www.verton-tools.ru
1716

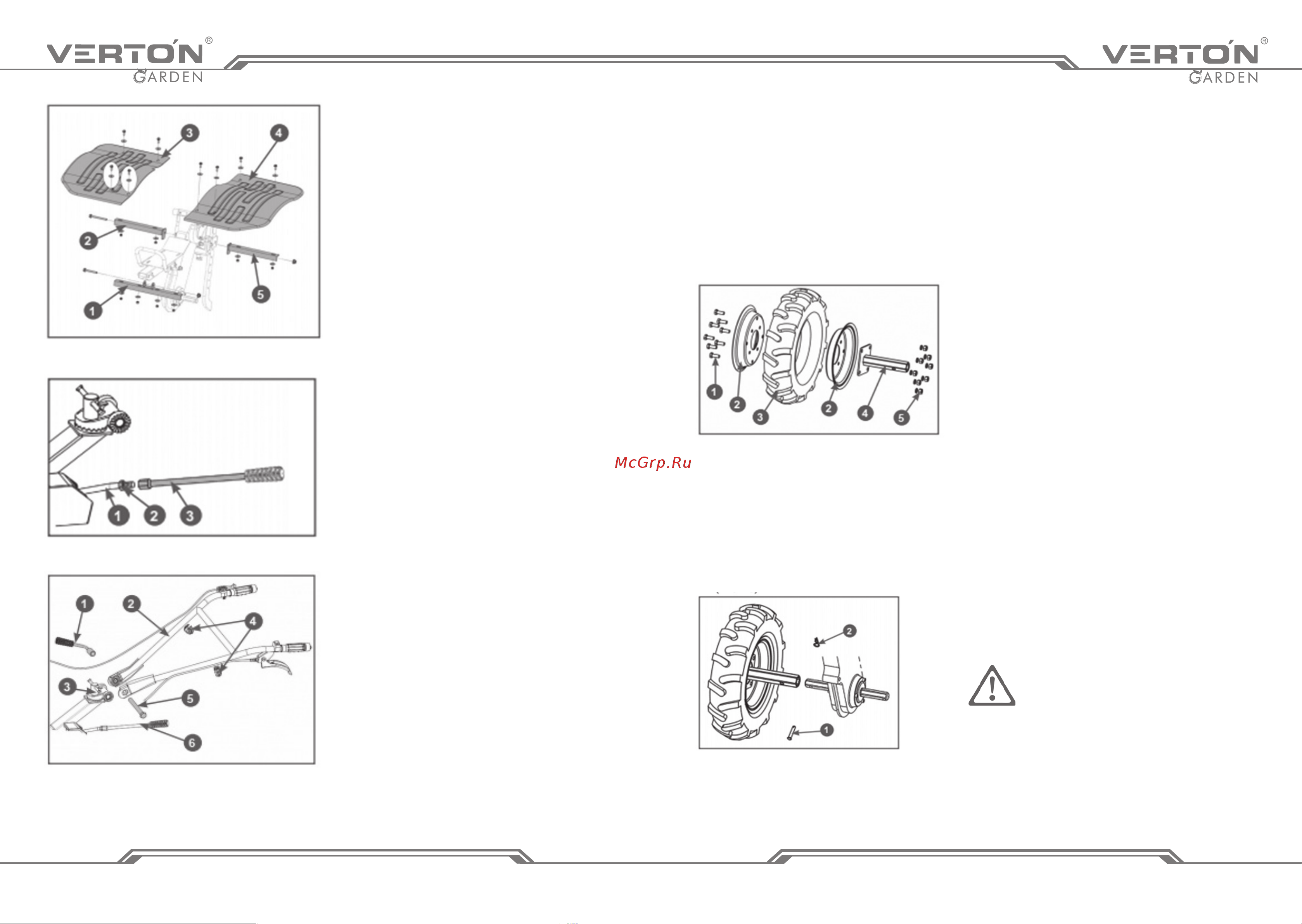

Рис. 12 Установка защитных
крыльев
1. Кронштейн крыльев передний
2. Кронштейн задний правого
крыла
3. Крыло защитное правое
4. Крыло защитное левое
5. Кронштейн задний левого крыла
Рис. 13 Установка рычага
переключения передач
1. Основание рычага
2. Контргайка
3. Рычаг переключения передач
8. Установите рабочие рукоятки на мотоблок. Совместите отверстия в рабочих
рукоятках 2 и стойке 3 рабочих рукояток. Со стороны рычага 6 переключения
передач вставьте в образовавшееся отверстие болт 5 и закрутите ручку
1 регулировки рабочих рукояток по вертикали, не затягивая её (Рис. 14).
Отрегулируйте положение рабочих рукояток 2 по вертикали. Убедитесь, что
головка болта 5 вошла в посадочное место на рабочих рукоятках 2, после чего
окончательно затяните ручку 1 регулировки рабочих рукояток по вертикали
(Рис. 14).
Рис. 14 Установка рабочих
рукояток
1. Ручка регулировки рабочих
рукояток по вертикали
2. Рукоятки рабочие
3. Стойка рабочих рукояток
4. Фиксатор тросов и кабеля
5. Болт крепления рабочих
рукояток
6. Рычаг переключения передач
Рис. 16 Установка колес
1. Палец
2. Шплинт
ВНИМАНИЕ!
При установке колес
необходимо ориентиро-
ваться на изображение
стрелки на боковине
шины, которое показыва-
ет направление вращения
шины.
Рис. 15 Сборка колеса
1. Болт
2. Диск
3. Покрышка с камерой
4. Ось колеса
5. Шайба пружинная с гайкой
Сборка и установка колес
Для перевозки грузов вместе с прицепной
тележкой необходимо установить
колёса. Для сборки и установки колес
выполните следующее:
1. Установите диски 2 на покрышку 3
с шиной (Рис. 15). Совместите отвер-
стия в дисках 2 и фланце оси 4 колеса,
вставьте в отверстия болты 1, установи-
те пружинные шайбы и закрутите гайки 5
до упора (Рис. 15).
2. Накачайте колеса давлением 0,12-
0,18 МПа (1,2-1,8 кг/см²).
3. Установите колеса с осями в сборе на
выходной вал редуктора, закрепите оси
пальцами 1 и шплинтами 2 (Рис. 16).
