1514
в сторону от хвостовика). После этого, установите левые ножи 4 (имеющие
изгиб к хвостовику 1) как показано на Рис. 8, затем установите пружинные
шайбы 6 и закрутите гайки 7 (Рис. 8). Затяните все резьбовые соединения.

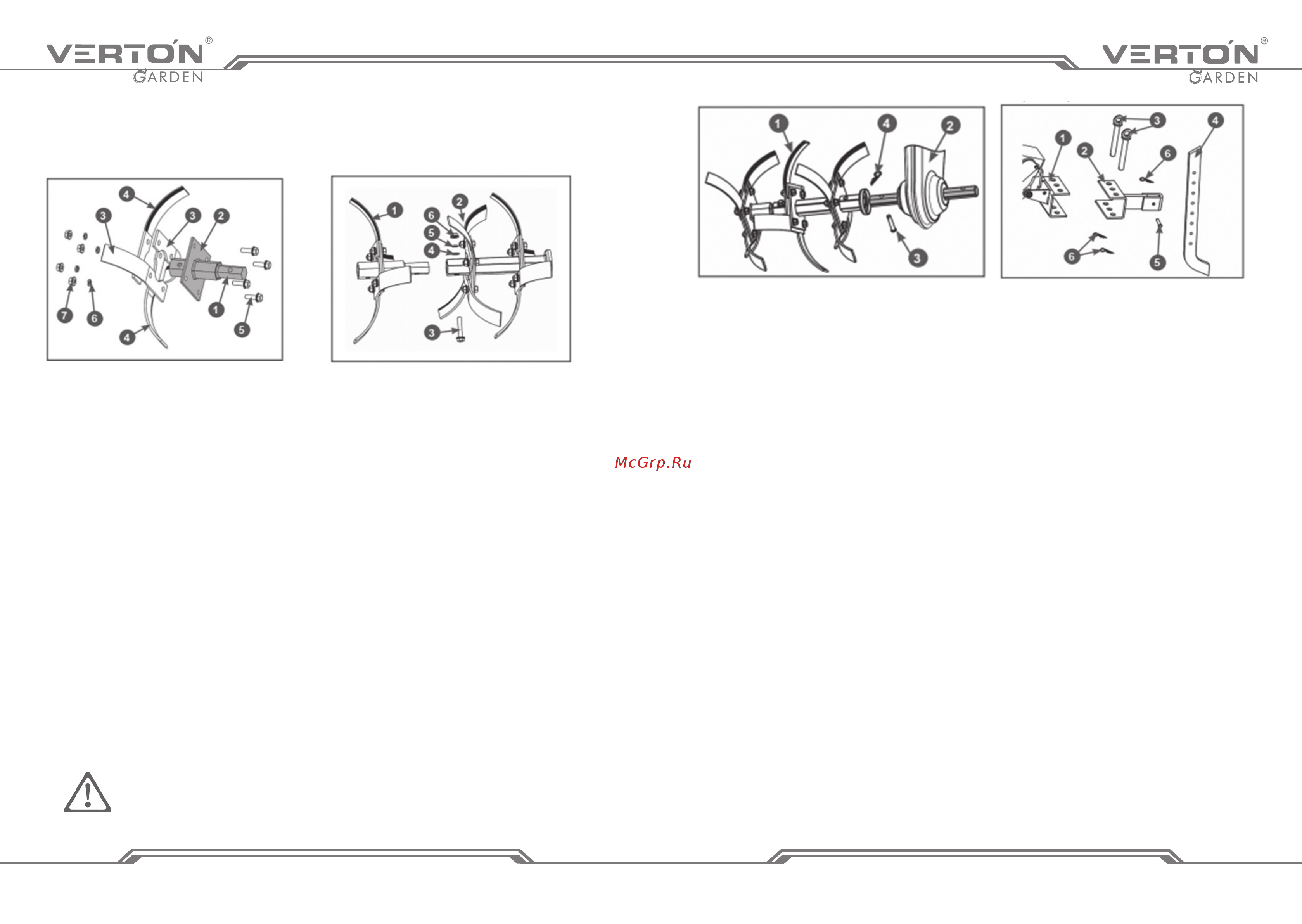

Рис. 8 Установка ножей на
фланец дополнительной
секции оси фрезы
1. Хвостовик шестигранный
2. Фланец
3. Нож правый
4. Нож левый
5. Болт
6. Шайба пружинная
7. Гайка
Рис. 9 Соединение основной
и дополнительной секций
фрезы
1. Секция фрезы
дополнительная
2. Секция фрезы основная
3. Болт
4. Шайба плоская
5. Шайба пружинная
6. Гайка
2.5 Соедините основную и дополнительную секции фрезы. Вставьте хвостовик
дополнительной секции 1 фрезы в ось основной фрезы 2, совместите
отверстия и вставьте болт 3 (Рис. 9). Затем установите плоскую шайбу 4 и
пружинную шайбу 5, закрутите гайку 6 и надёжно затяните (Рис. 9).
2.6 Установите фрезу 1 в сборе на выходной вал редуктора 2, совместите
отверстия и вставьте палец 3. Зафиксируйте палец шплинтом 4 (Рис. 10).
2.7 Соберите и установите левую фрезу.
ПРИМЕЧАНИЕ!
Сборка левой фрезы осуществляется аналогично сборке
правой фрезы, только в зеркальном отражении.
Рис. 10 Установка
собранной фрезы на
вал редуктора
1. Фреза правая в сборе
2. Редуктор
3. Шплинт
4. Палец
Рис. 11 Установка сошника
1. Кронштейн рамы
2. Кронштейн сошника
3. Палец крепления
кронштейна сошника
4. Сошник
5. Палец крепления сошника
6. Шплинт
3. Установите в кронштейн 1 рамы мотоблока кронштейн 2 сошника (Рис. 11).
Совместите отверстия в кронштейнах рамы и сошника и вставьте пальцы 3.
Зафиксируйте пальцы 3 шплинтами 6 (Рис. 11)
4. Установите сошник 4 в кронштейн 2 сошника (Рис. 11). Вставьте сошник
между пластинами кронштейна, совместите нужное отверстие в сошнике с
отверстием в кронштейне и вставьте палец 5 крепления сошника (Рис. 11).
Зафиксируйте палец шплинтом 6 (Рис. 11).
5. Установите на раму мотоблока передний 1 и задние 2 и 5 кронштейны
защитных крыльев с помощью болтов и гаек из комплекта крепежа (Рис. 12).
6. Установите на кронштейны 1,2,5 крыльев правое 3 и левое 4 защитные
крылья, используя болты, шайбы и гайки из комплекта крепежа (Рис. 12).
7. Установите рычаг переключения передач. Прикрутите рычаг 3 переключения
передач к основанию 1 рычага до упора, после чего зафиксируйте рычаг с
помощью контргайки 2 (Рис. 13).
